前言： 喜欢简单而简洁是水路方案格局，在不破坏硬件的性能基础上，去发掘它最独有的“美”，让一切不能，不再是不可能… 硬件配置： CPU: Intel Core i7-4790k 主板: AUSA（ROG）MAXIMUS VII HERO 显卡: AUSA（ROG）STRIX-GTX1080-A8G-GAMING 内存: Corsair 统治者铂金

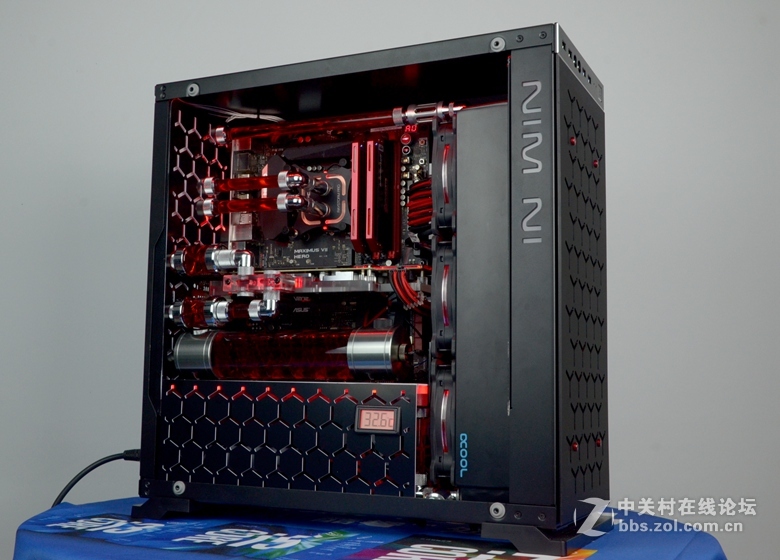

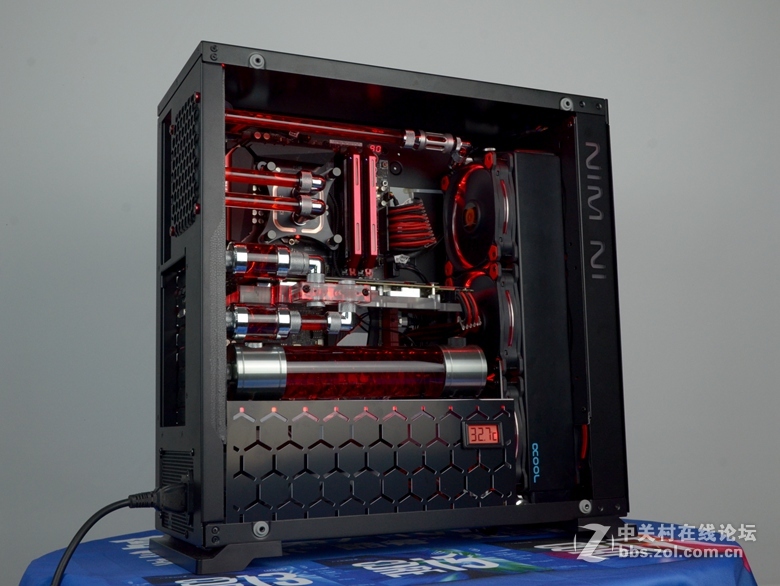

DDR3/16G 【小编不善于文字描述，文章简单，病句百出 希望谅解】 先来张整机的效果图； 整体还是保留直线走管的形式，没有进行天马行空的弯管技术

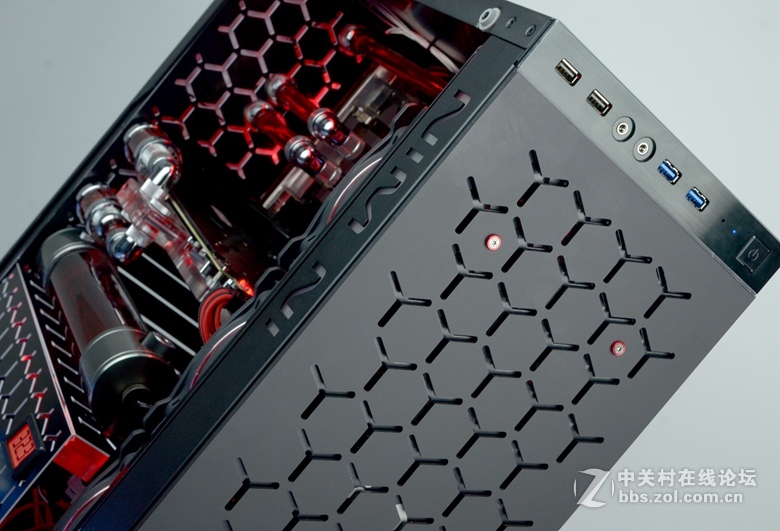

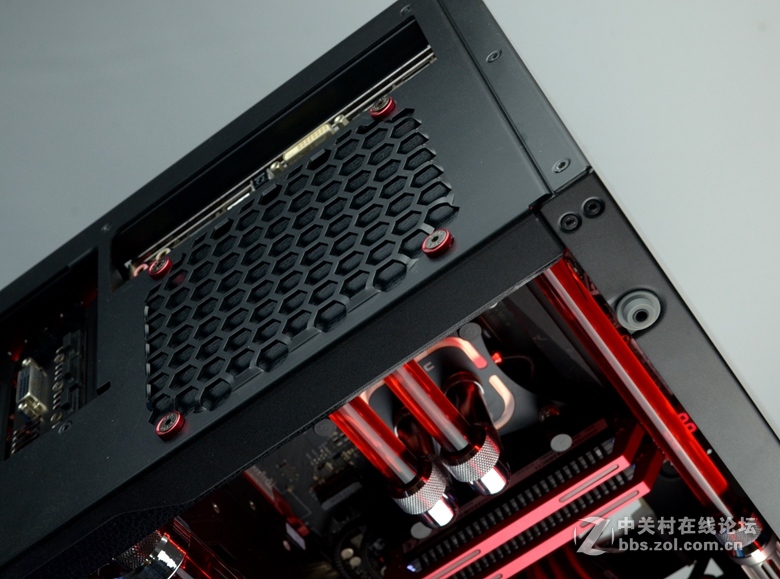

自己制作了一个前置的镂空面板，带蜂窝煤效果，便于内部风道比较好。 原厂是3MM玻璃,设计是内吸风，但是朝内吹风的话，那左侧12cm位置的出风口就被水道板封死了，这样就行不通散热风道，机箱会变成一个烤箱。现在风道改朝外吹，所以这个落空的侧板效果还是挺明显的。 （面板是磨砂材料，所以不会粘贴指纹印）

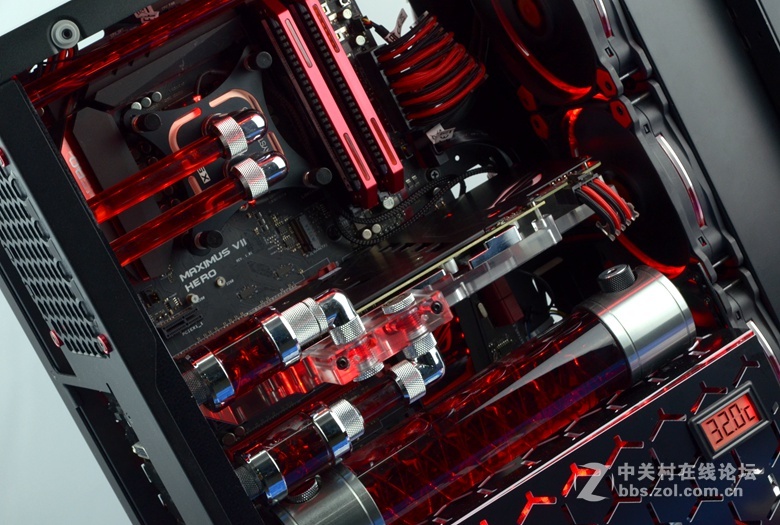

水路走法格局：水泵-水排-水道板-CPU冷头-显卡冷头-水柱-水泵 整体来说，这套方案挺考验水箱的温度！因为这样的走法，水箱一直摸起来很烫 实际拷机试的时候水温也一直保持在32~45度左右。
在水排的出水口，也就是整套水冷的进水口，安装了一个过滤器。 【过滤器；从右边到左边，我把右边的格网拿掉了，便于杂物/水垢，直接停留在过滤器里】

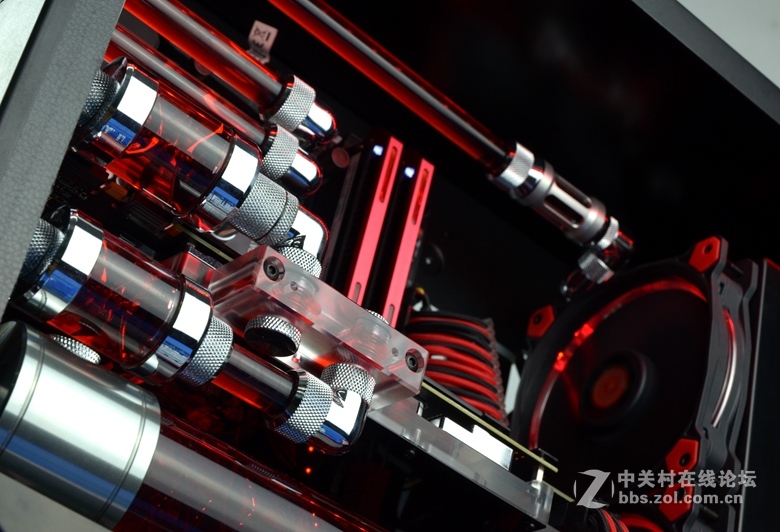

显卡冷头安装了2个水流计，1进1出 实用性已经过剩了，主要还是觉得好看，就多加了个
左侧水道板， 对比过12cm风扇孔位。来取孔拱牙的，用M4+电镀垫片来固定.看起来挺逼格的。

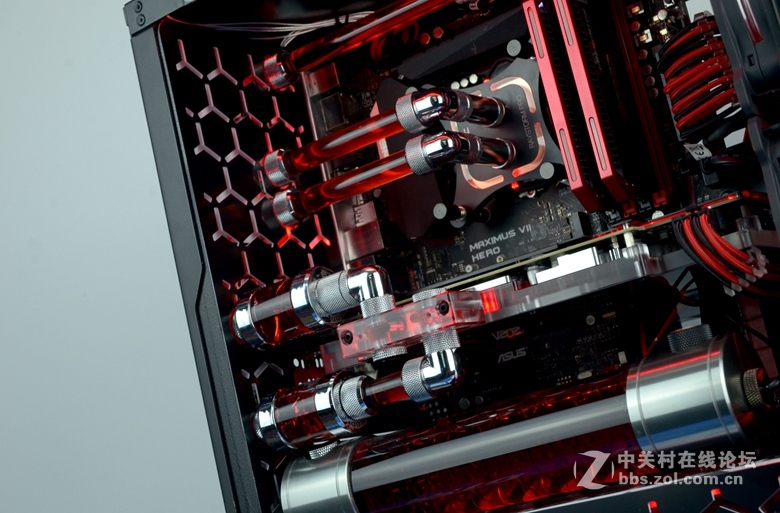

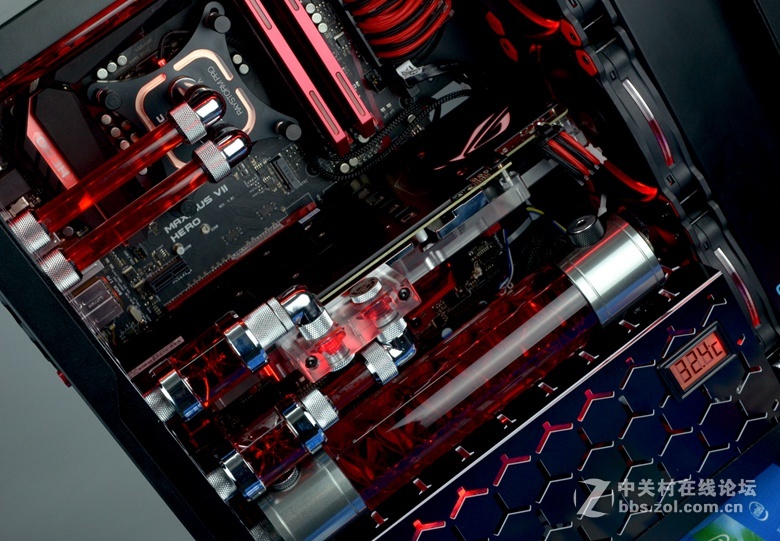

冷头是用Bitspower Strix，但是你要保留原装背板，要把其中5个孔位扩大，要不螺丝无法通过原来背板 【螺丝太大，背板孔位太小 需要扩大背板孔位，其余配件冷头有携带】 右下角安装了1个XSPC LCE温度表，探针是接在水柱右侧边，挺实用的，现在显示的温度拷机后的温度。
水箱使用了合金款：50mm-255mm 考虑到整机还是一定基础的水容量， 对于这个机箱而言，显卡冷头和水柱之间的空隙仅存2毫米.安装起来的确非常困难..
水排是使用UT60-360厚排，风扇做汉堡形式的，风是朝外吹的，这样机箱内部温度比较低.... 其中左侧玻璃面板，更换成了镂空的亚克力，便于风道使用 这里我就没拍照了 【CPU拷机：55~60 显卡拷机：40~45 水温：35~45左右】

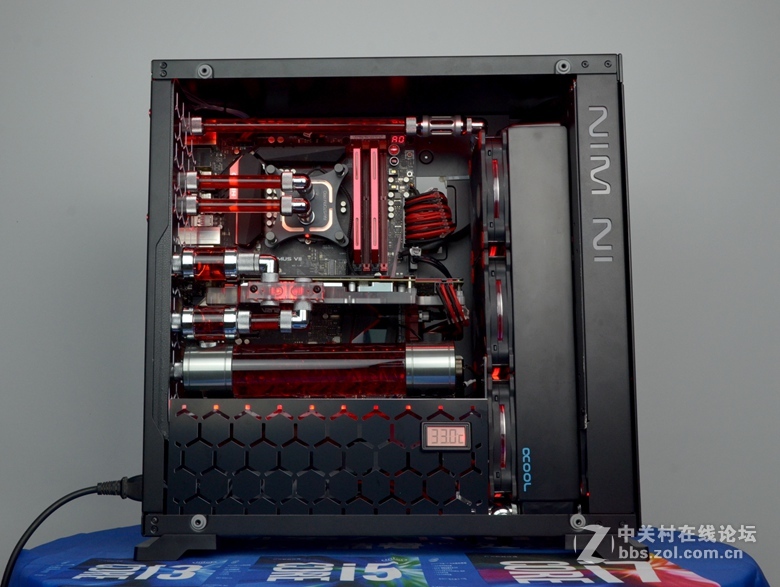

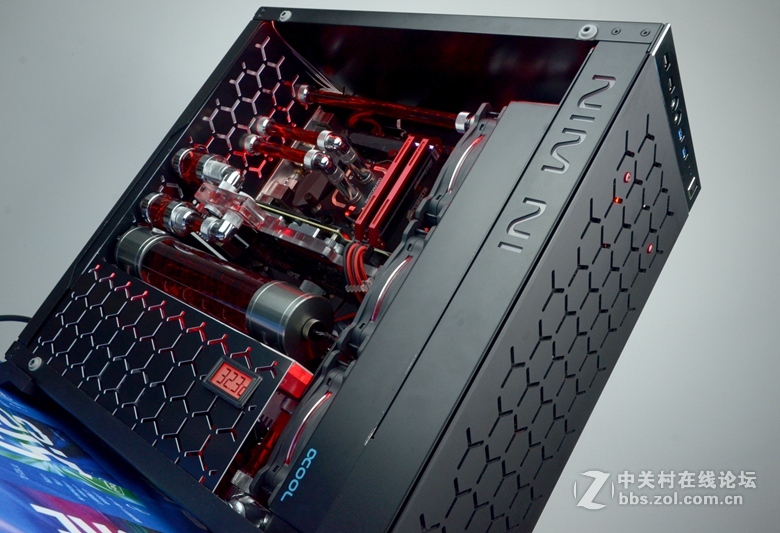

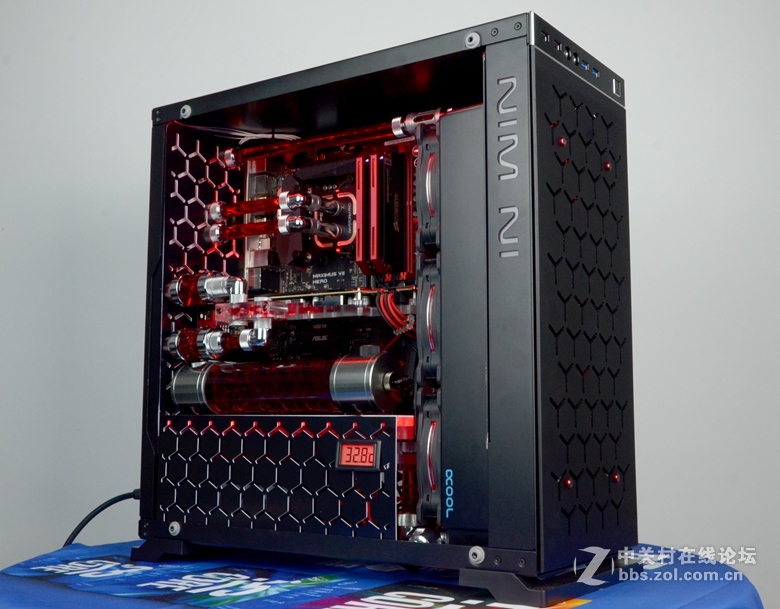

分享些 整机的整体效果吧....

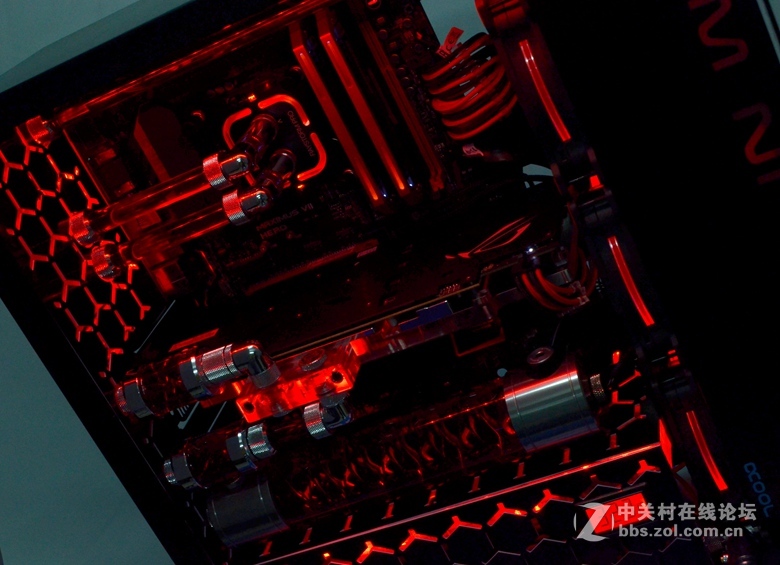

分享下整机夜间效果 电源仓位水道板及侧边水道板灯光还是挺均匀的
在此，谢谢大伙的鉴赏 希望欣赏之余、能给我提个宝贵的建议.. 评分：+Z金豆 5 已有 1人参与评分 |
|
