金河田超越荣耀版机箱散热大改造

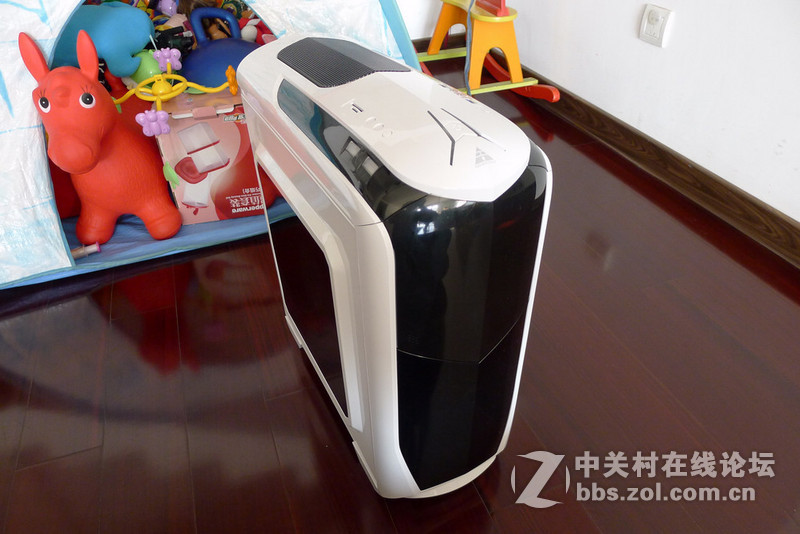

    金河田这台超越机箱换上有有些日子了，机箱自身附带了两个12厘米的蓝光散热风扇在前面板，另外在机箱的顶部和后侧还有3个风扇的安装位，为了给机箱的散热性再加强一些，决定把空着的3个安装位，也都加上风扇。

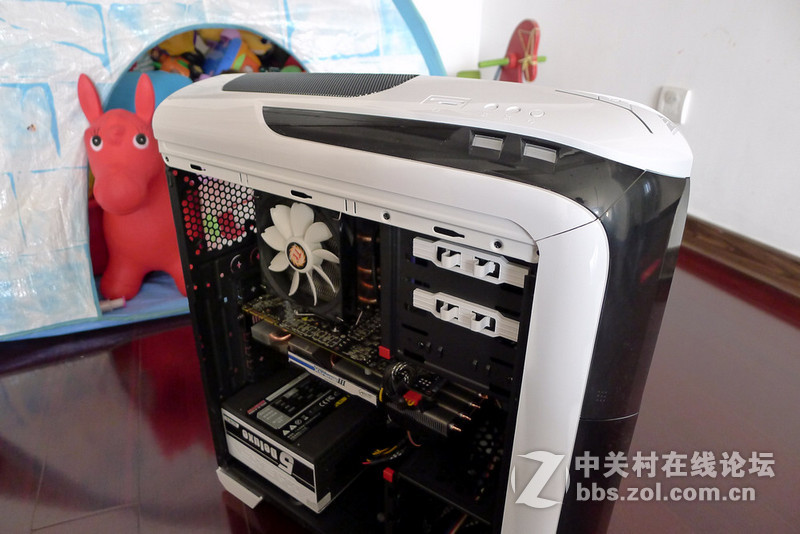

    机箱内部，配件都已经弄好了，可以再添加3只12厘米散热风扇。还有为了观感，需要把前面机箱附带的两个蓝光风扇调整一下位置的说。
    机箱顶部的风扇控制开关，共有两个，可以把风扇加装的所有风扇分为两组调控。
    改装需要拆开机箱的上盖板和前面板，比较简单的说。其他的硬件不需要改动了。。。
    卸下前面板。

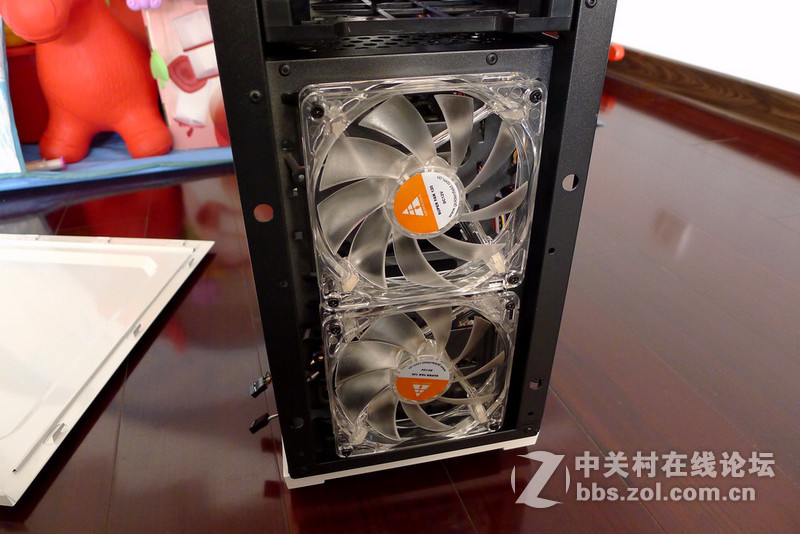

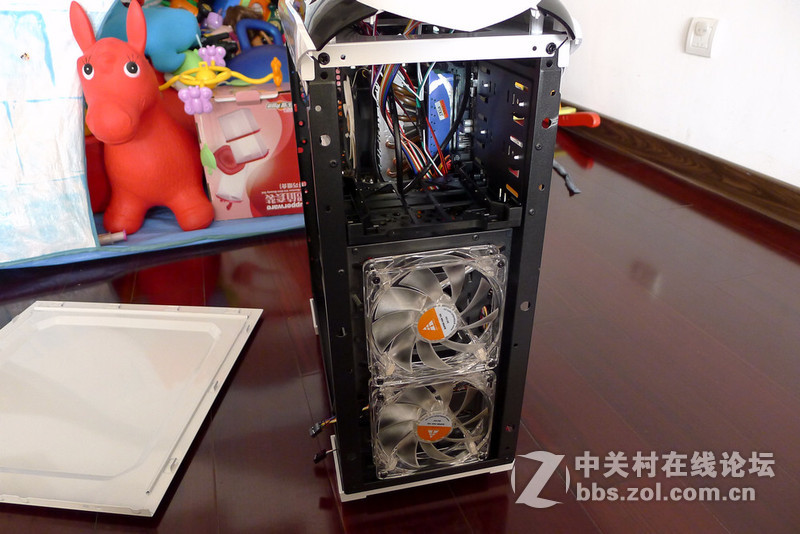

    机箱前方对应硬盘安装位和显卡位置附带了两个12厘米的蓝光风扇。

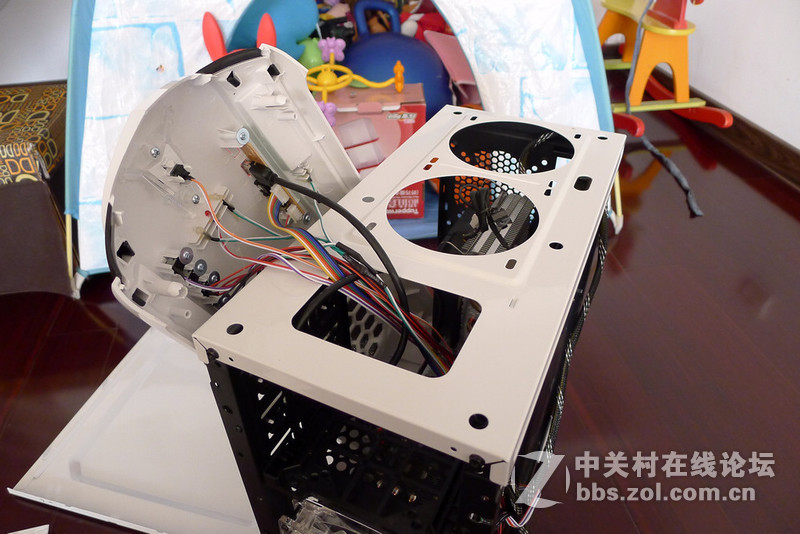

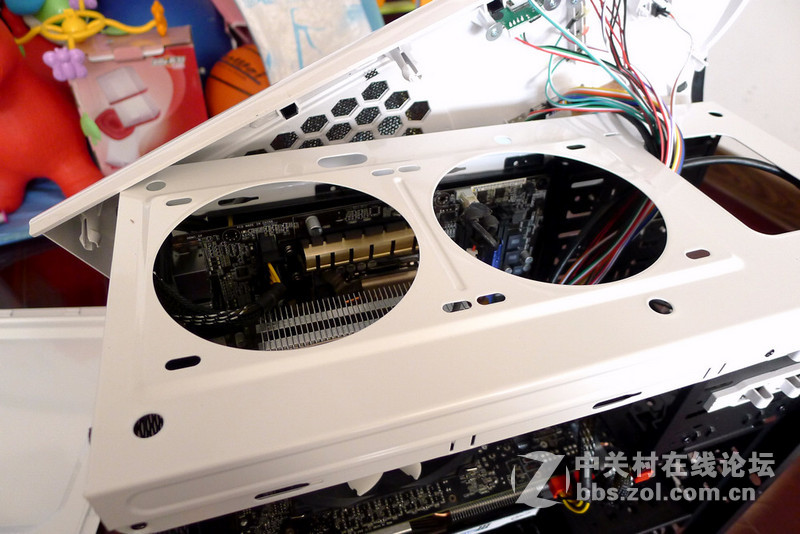

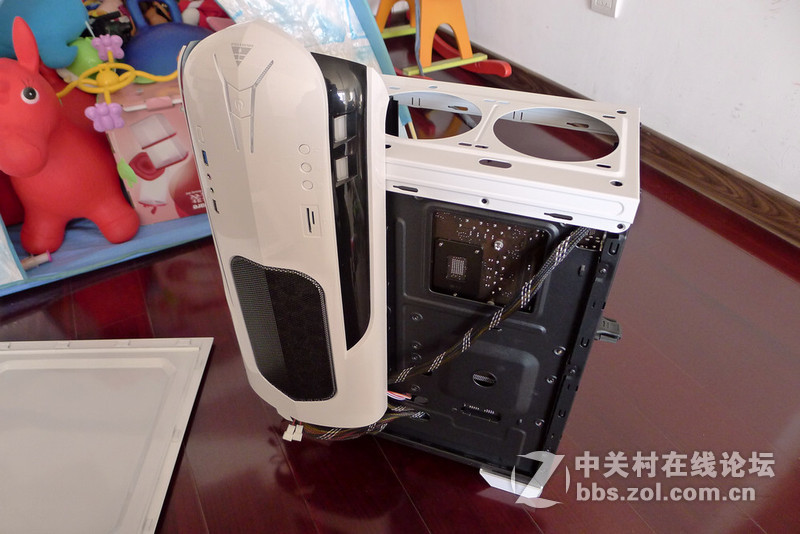

    再卸下顶部的盖板，机箱顶部通用预留了两个风扇口。
    同前面板上的安装位一样，同是12厘米的规格。

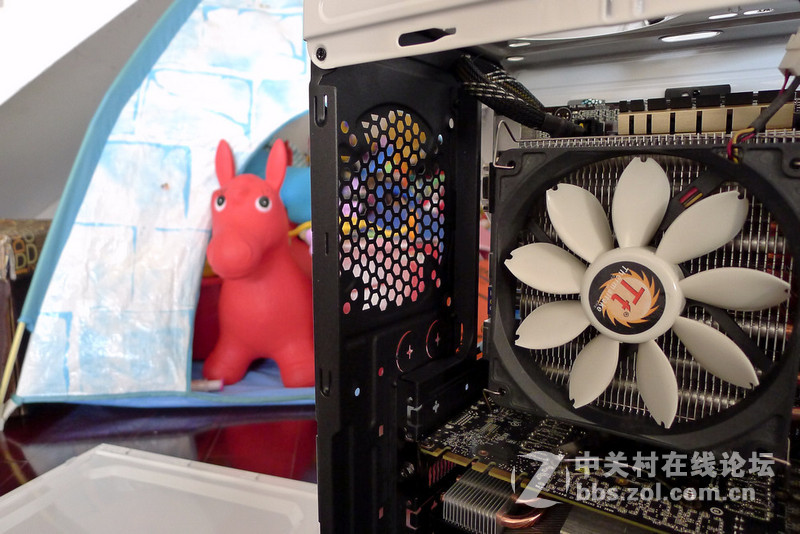

    最后第五个风扇安装位就是机箱后侧的了，这个位置比较常规了，一般的中塔机箱都有这个，以后还可以安装120mm的一体水冷。

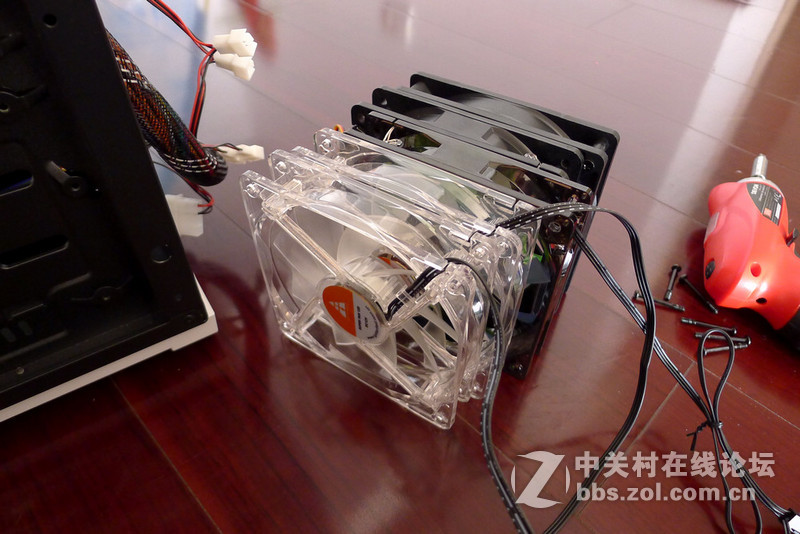

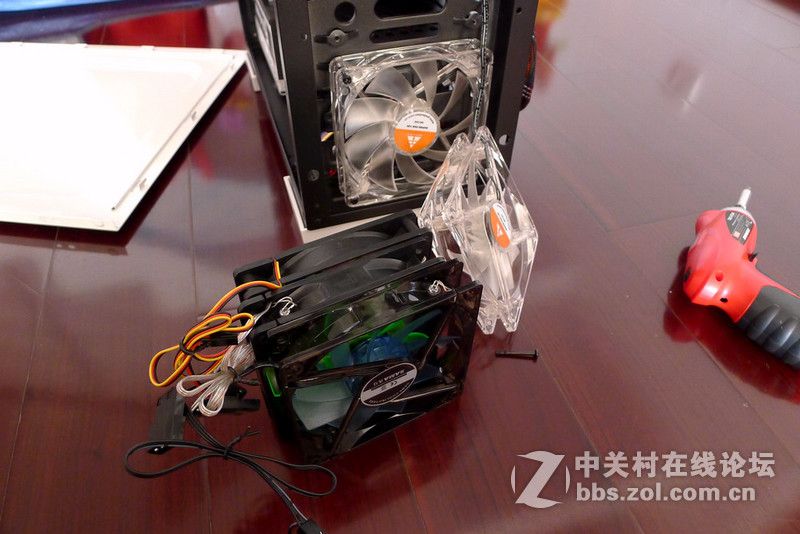

    自己手里的3个风扇，有绿光、有蓝光，还有无光的。。。有点杂。。。所以，要把机箱自带的风扇调整一下位置的说。。。

    卸下机箱前面板上两只风扇。。。

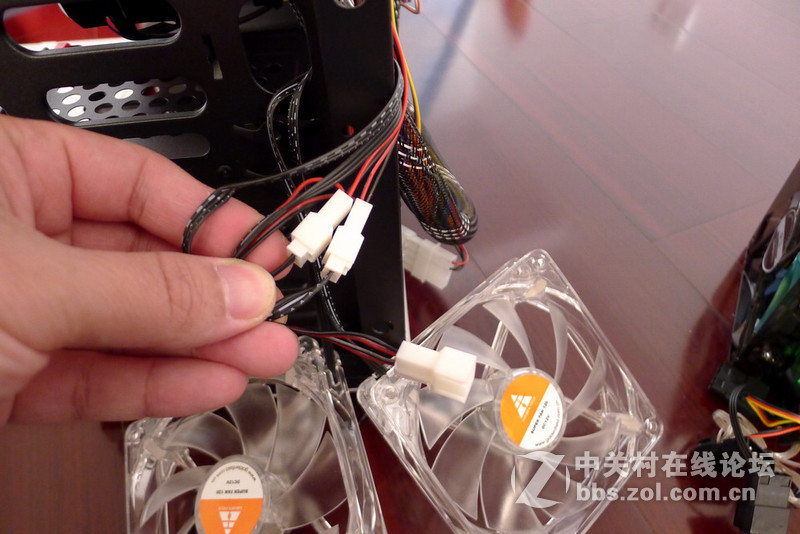

    所有风扇，需要分两组并联在机箱的两个控制开关下。

    先弄下机箱顶部的两个。

    选择了两个普通的散热风扇，右面白色的是原来CPU散热器的，与机箱附带的蓝光风扇调换一下。

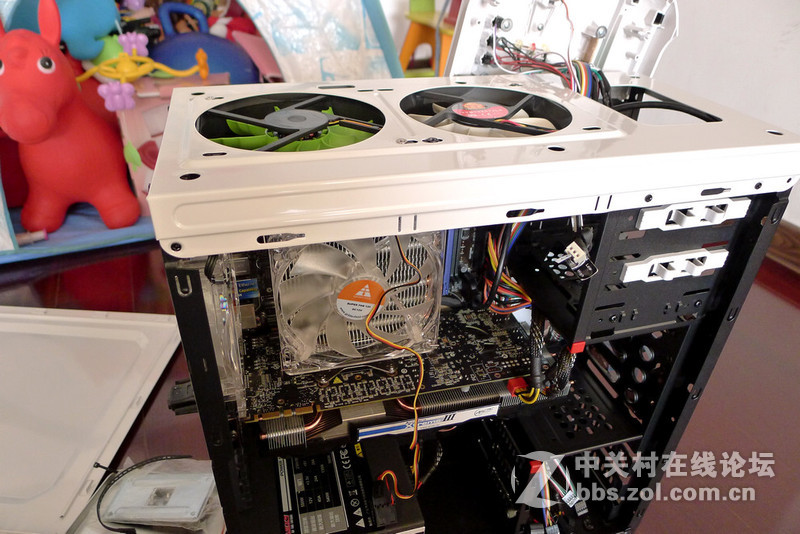

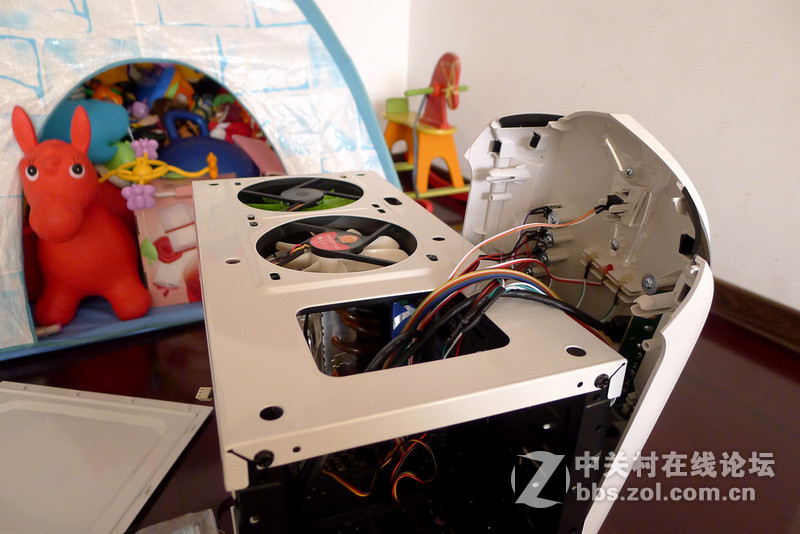

    顶部风扇搞定。。。

    风扇密度有点高了。。。如果手里有侧吹散热器效果应该会是更好些。下压的放在这里有点感觉怪怪的。。。

    梳理一下机箱控制板的所有接线。。。

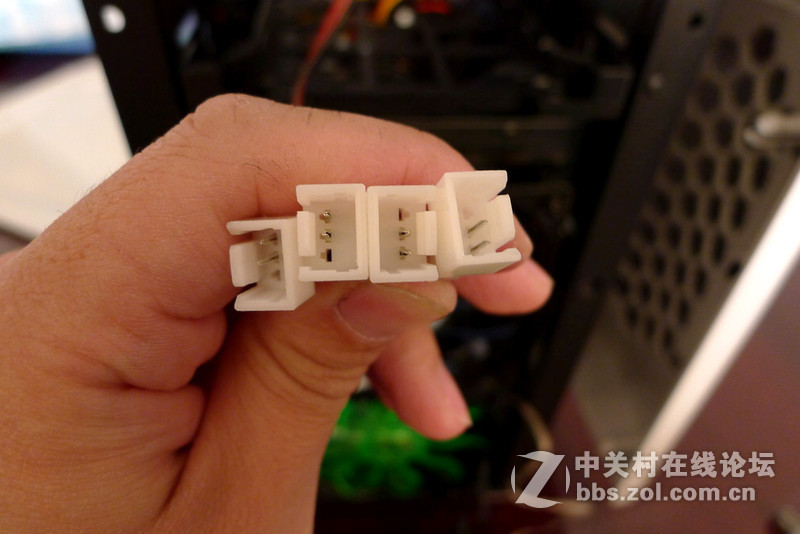

    控制器自带的四个风扇供电插头。

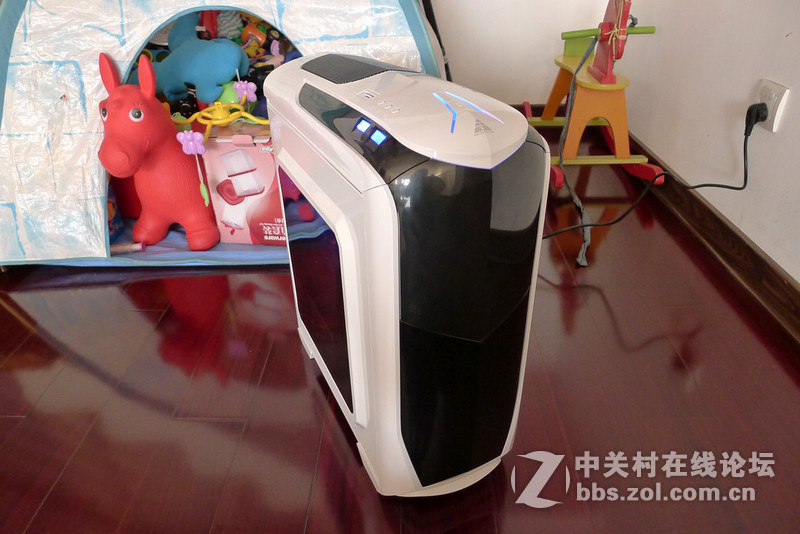

    全部弄好，把盖板和前面板还原回去。。。

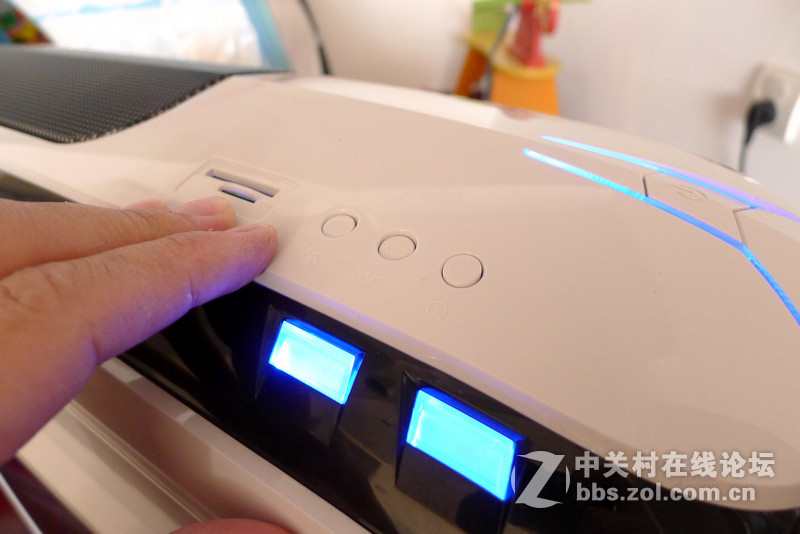

    所有风扇都和控制板开关连接了，需要通过开关启动风扇。。。

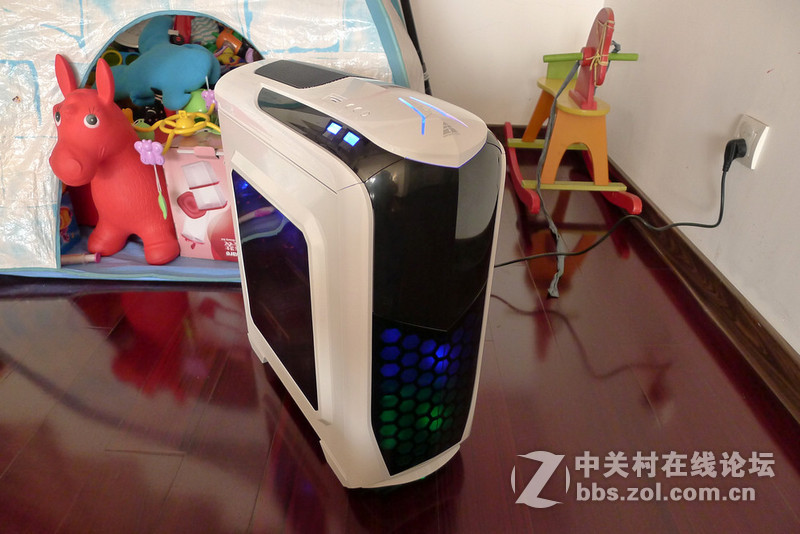

    风扇打开后的效果，前面板下方用了一个绿光扇，透过蜂巢网感觉还不错的说。。。

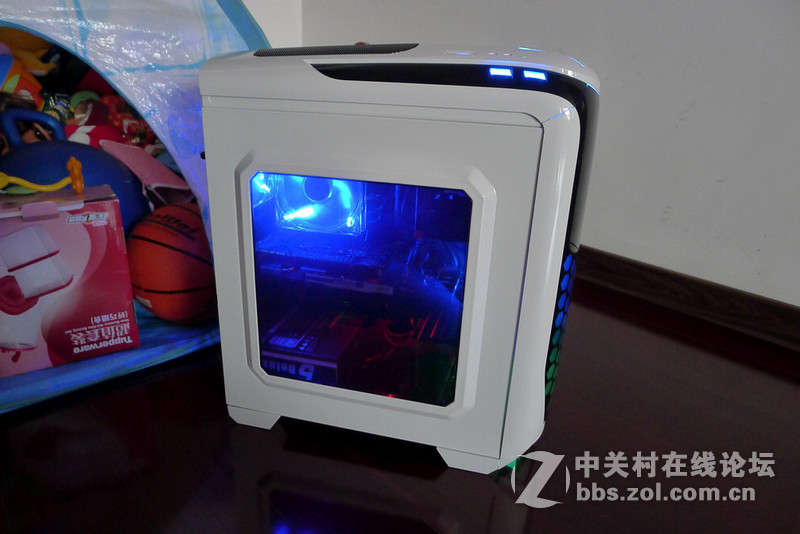

    再看下机箱内部，侧透的效果还可以哈。

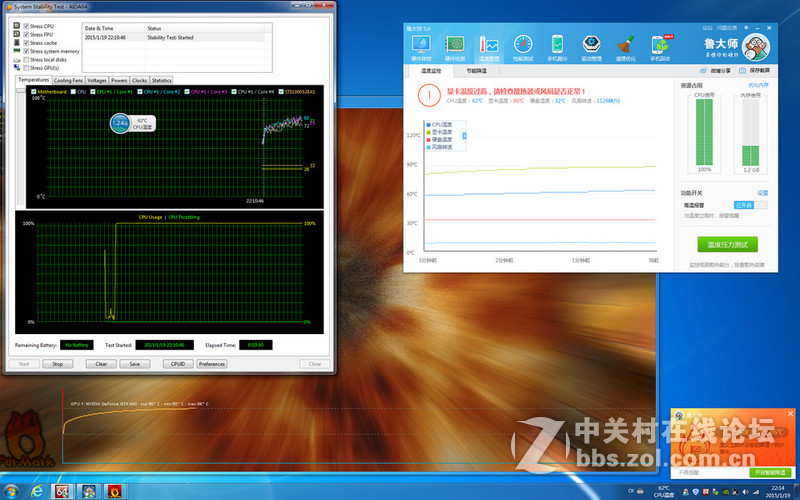

    先来把所有风扇够关掉，拷机试下。。。侧板密闭状态下关闭所有风扇，温度上来很高。

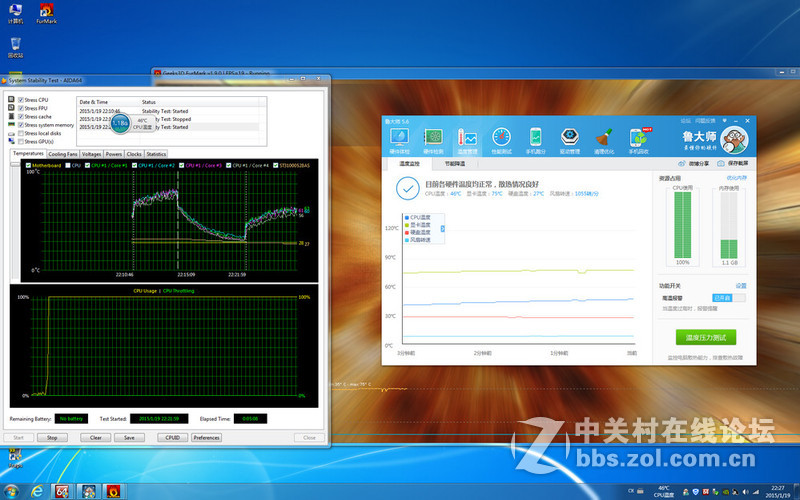

    稍冷却后，打开所有风扇，CPU和显卡的温度都下降了不少。

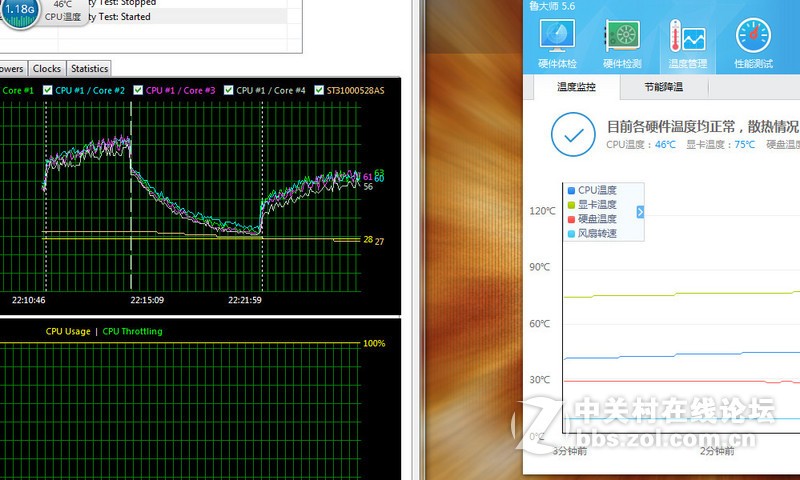

    通过AIDA64的CPU温度监测，可以看到CPU的两波不同的升浪图。后者降低了很多。显卡也同时降低了十几度。

    机箱降温效果很不错的说。

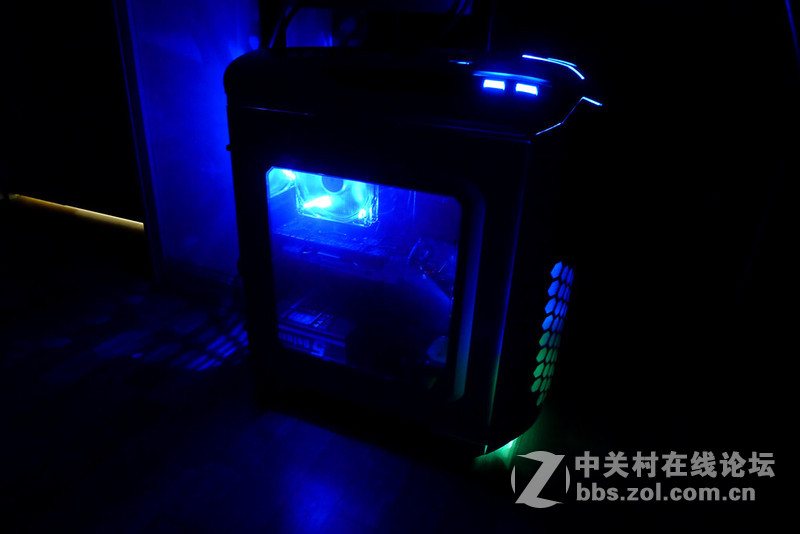

    再上一张夜晚拍摄的开机图。
