北欧古典设计美学与电脑机箱的完美融合——Fractal Design Define R5解析[原创]

机箱的主体结构的设计非常的重要，通常，这是机箱设计的灵魂所在。好的主体结构，不仅能有效散热、方便走线，而且能实现不同硬件之间在安装过程的兼容，可以很方便的拆装和更换硬件，无需为了更换一个硬件而将所有的硬件全部拆卸一遍，更能兼容很多巨型的散热器，或者超长的显卡及多显卡的SLI及Crossfire，给用户更大的自由度和可能性，真正实现机箱部分DIY，可以根据自己的需求，进行组合搭配。

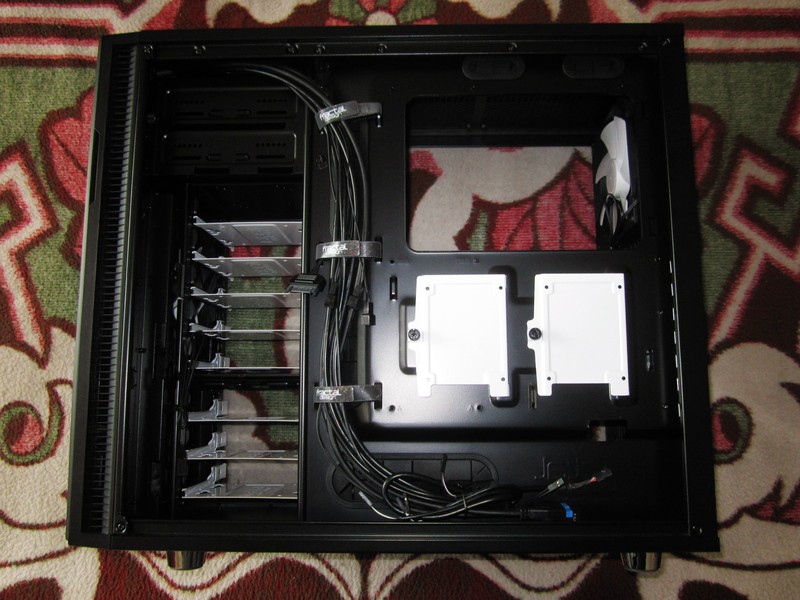

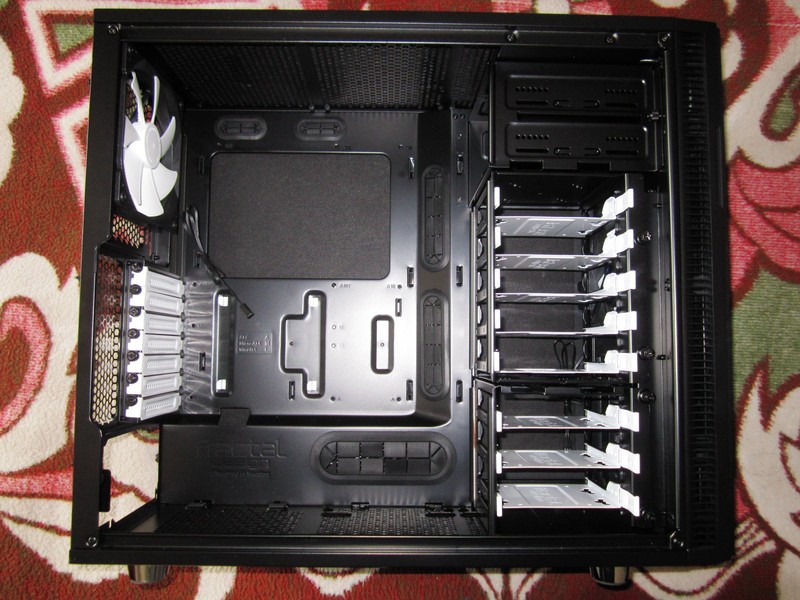

Fractal Design Define R5兼容ATX，MATX和ITX主板，如果你的观察够仔细，就会发现安装主板的机箱的支撑面看上去凹陷了，这样部分走线孔就处于一个斜面上，这样的设计相对于都在同一平面的设计，相当新颖，而当你从机箱的另外一面观察就会发现这样设计的优势，就是机箱真正给走线提供了足够的空间，而不是将线挤在机箱的主板支撑板与机箱的侧板之间，在机箱走线的位置有非常充裕的L空间，可以让你非常容易的藏线及走线，而无需像很多机箱那样将线压平，而且在凹槽处都有可多次使用的捆束带，可以非常方便的理线，从这些设计上，可以非常明显的看出Fractal Design对细节的设计非常到位，而且对用户的装机体验的把握更加深入，你所需要的，在主体结构的设计中都为你想到了。

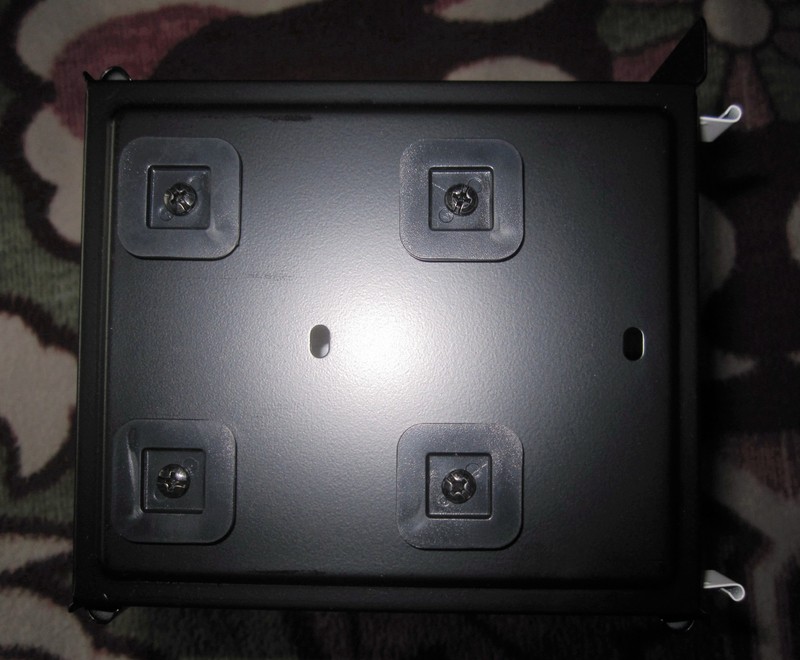

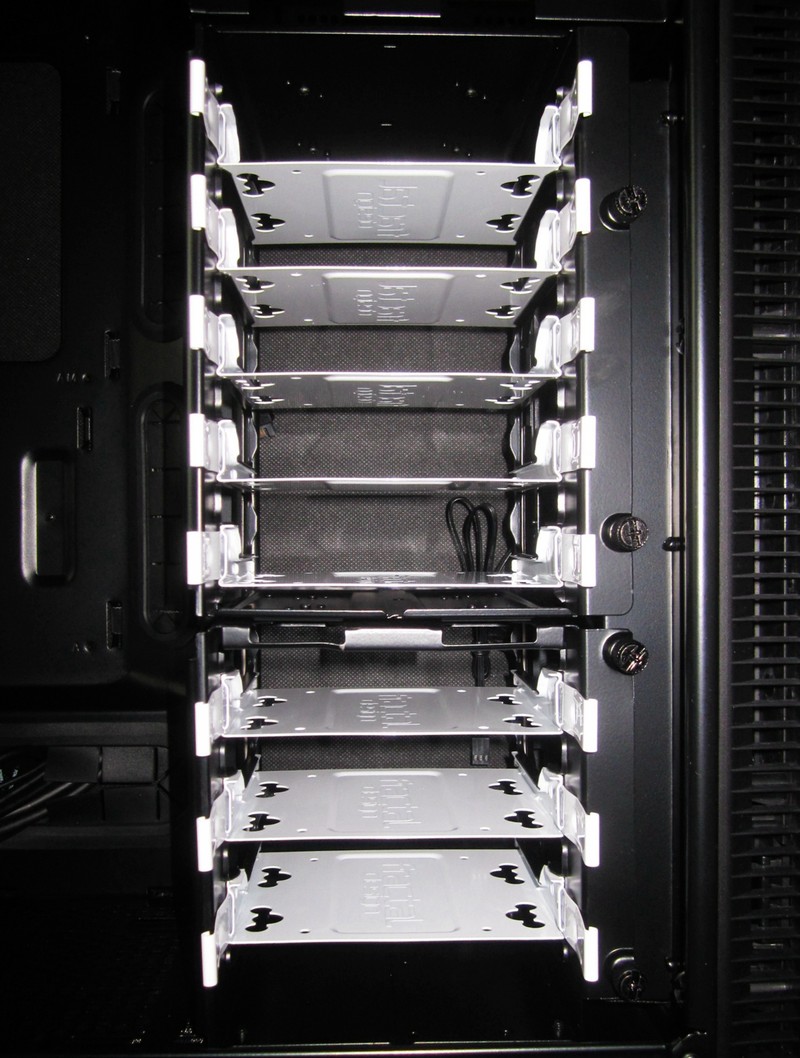

其实更加神奇的地方是，机箱的硬盘位和光驱位都可以很方便的拆卸，并且可以根据自己的需求进行不同的调整，以实现对尺寸超长超大的硬件产品的兼容。当然，当我们不需要这么多的安装位时，如果你不想看到机箱中的空间被这些空着的硬盘位和光驱位占据完全可以将其拆卸下来，而且，机箱的硬盘位还可以进行横放和竖放的调整；如果你想，甚至于可以将机箱底部的硬盘笼安装的后面的一个位置，从而将水冷排竖立安装；甚至于你还可以将硬盘笼安装在光驱位。

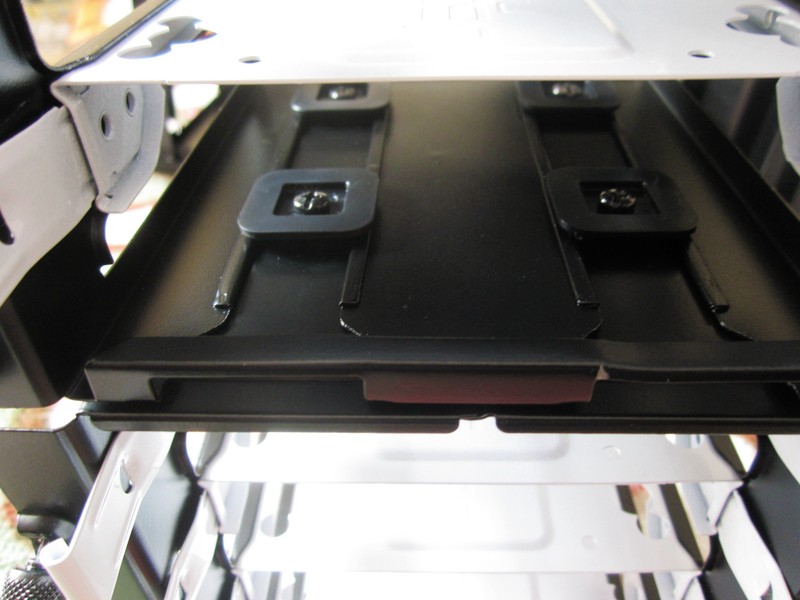

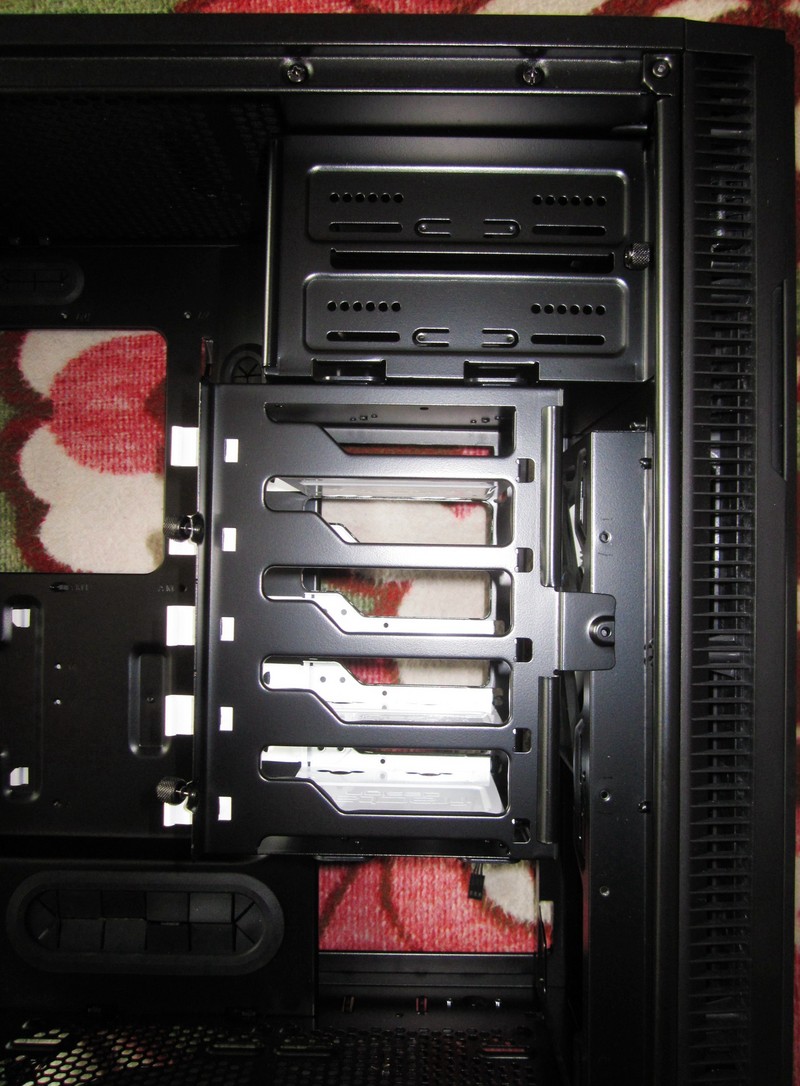

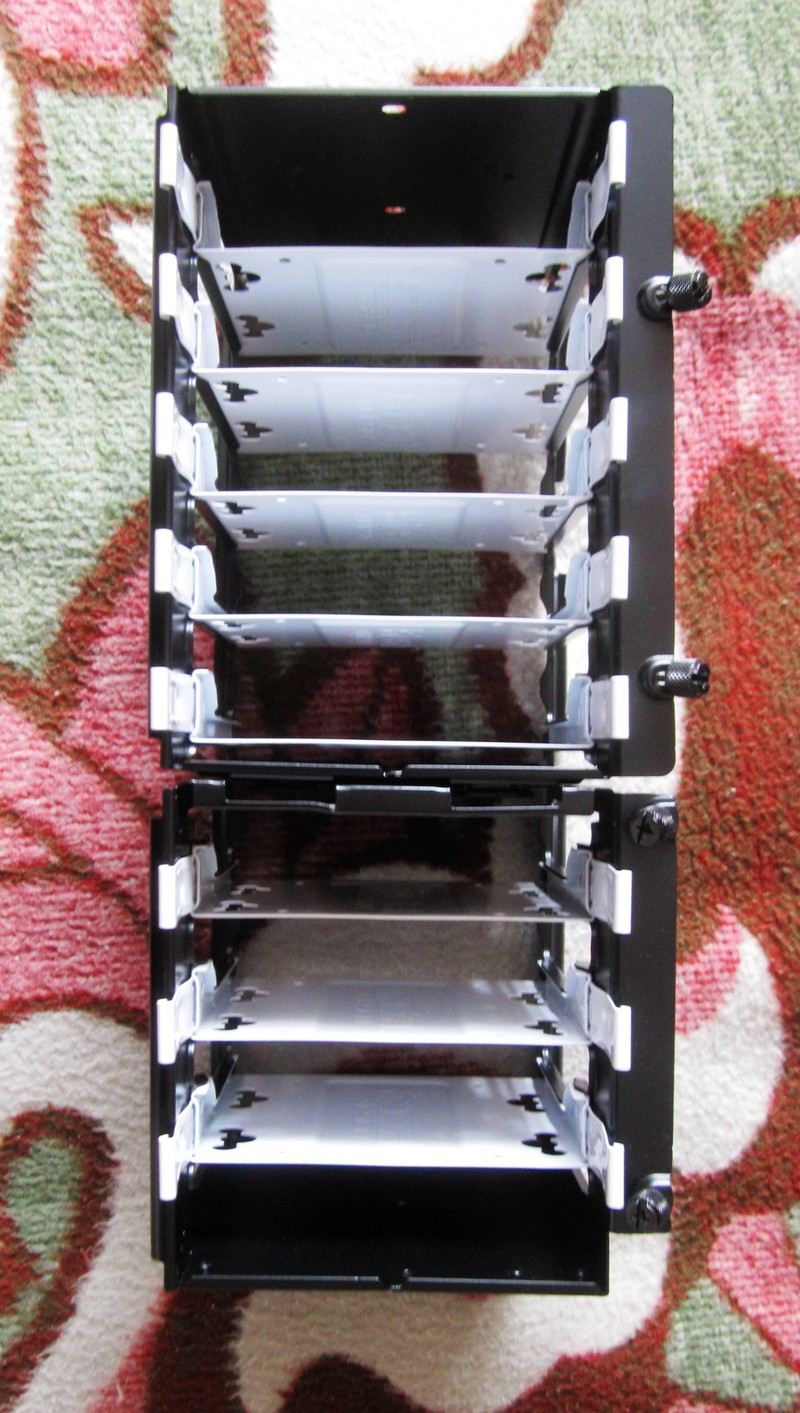

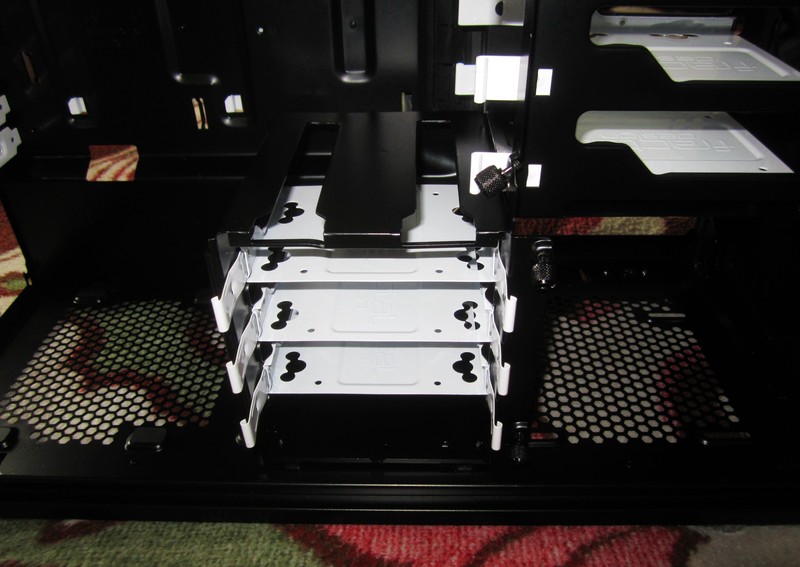

我非常欣赏Fractal Design Define R5关于硬盘笼和光驱笼的设计，这个设计通过光驱笼和下面的硬盘笼的凹槽和凸起，实现了不同笼之间的对接，而且凸起的部分采用四个凸起，按照正方形分布在四个顶点，这样无论光驱横放、竖放，都能很好的兼容，并且都可以通过螺丝于机箱之间固定，下面的硬盘笼在机箱地面有相应的螺丝孔位，可以根据需求进行调整，因为很多时候如果冷排竖放，可能会将硬盘位后移，一般的机箱就需要很麻烦的改造，而Fractal Design Define R5本身就将用户将散热/水冷散热和硬盘位、光驱位的多种布置方式，进行了设想，因此给了用户更大的自由度，真正实现了“按需调整”的理念，这是我第一次这样的产品设计，不能不说是概念上的一种飞跃。

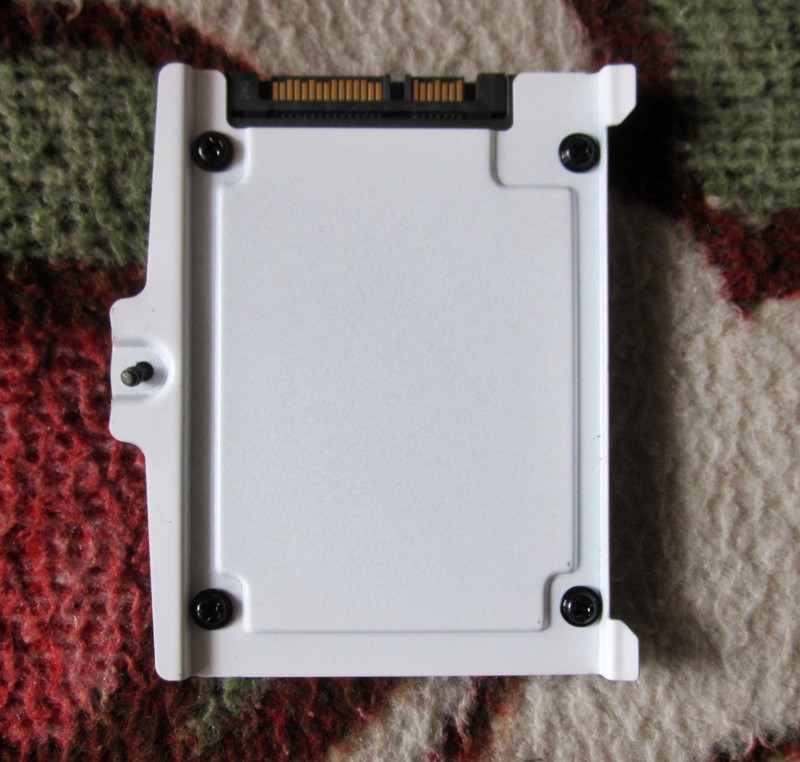

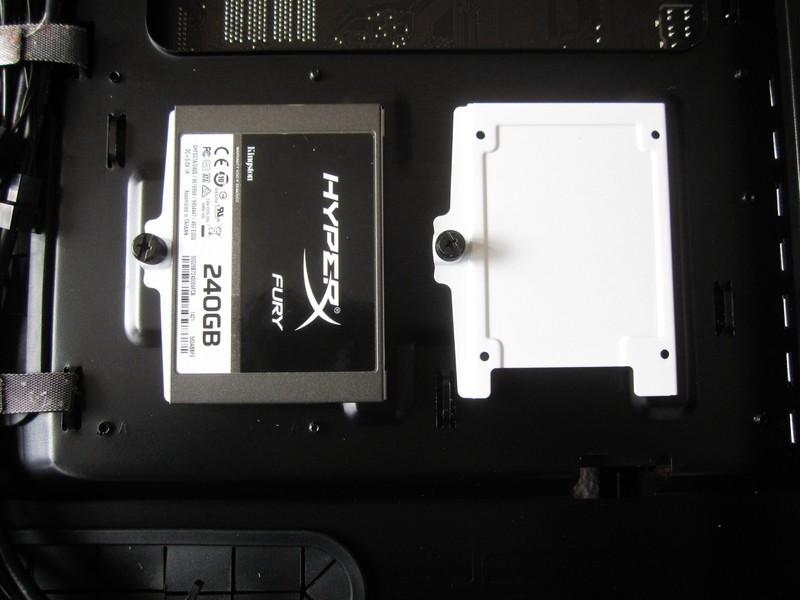

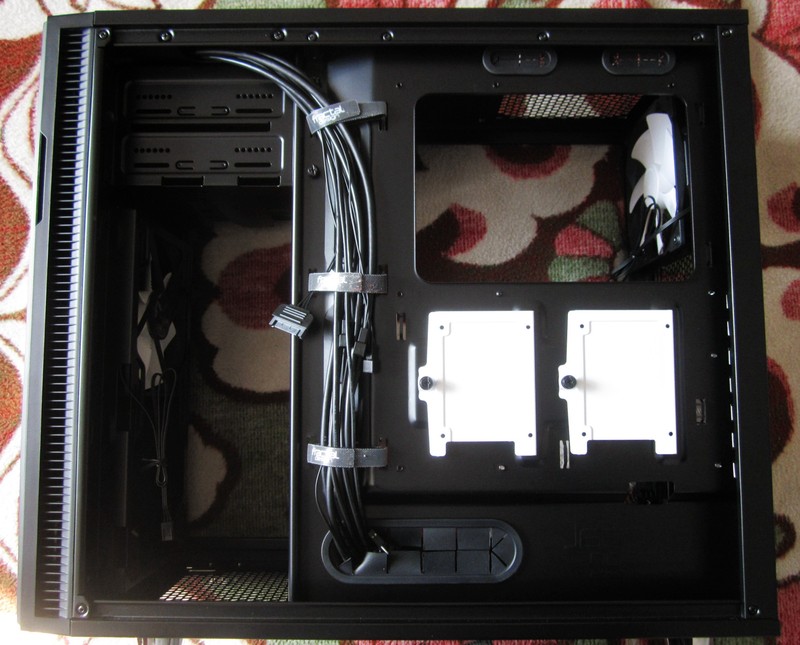

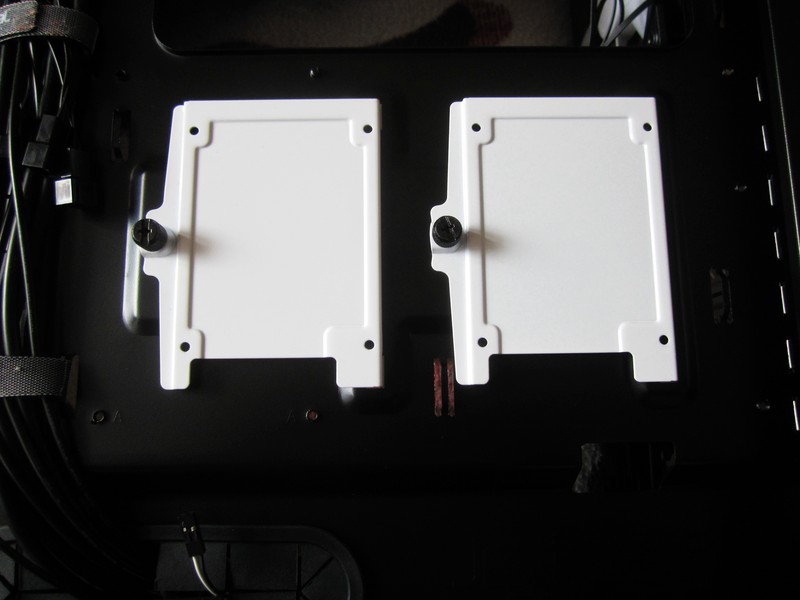

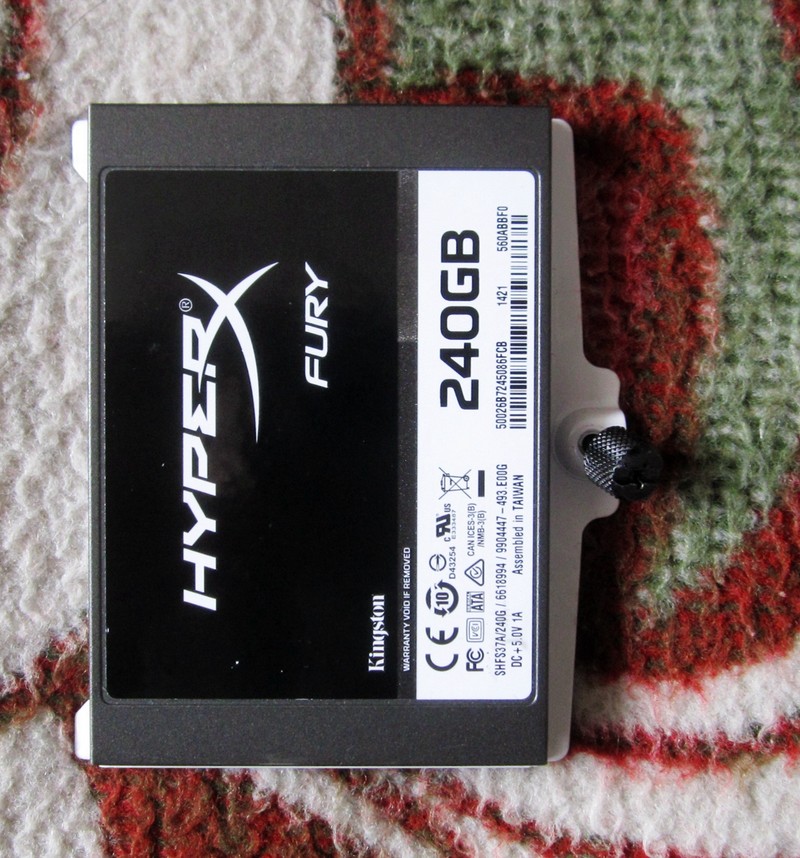

在走线的机箱外侧，还有两个隐藏的固态硬盘位，其与显卡在内侧的位置位于一样的高度，布置在这个位置，比较容易走线，并且SSD的拆装也比较方便。但SSD的安装与通常理解的SSD的安装方式稍有区别，不是支架将SS包裹起来，而是SSD通过底部的螺丝固定在支架上，然后再把支架固定在机箱上，从外侧可以看到SSD。螺丝则通过支架的凹槽隐藏起来。

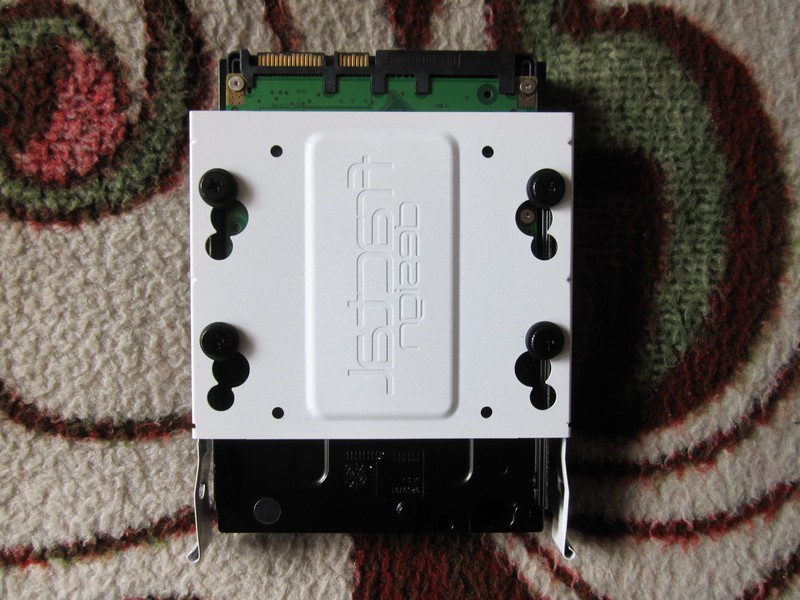

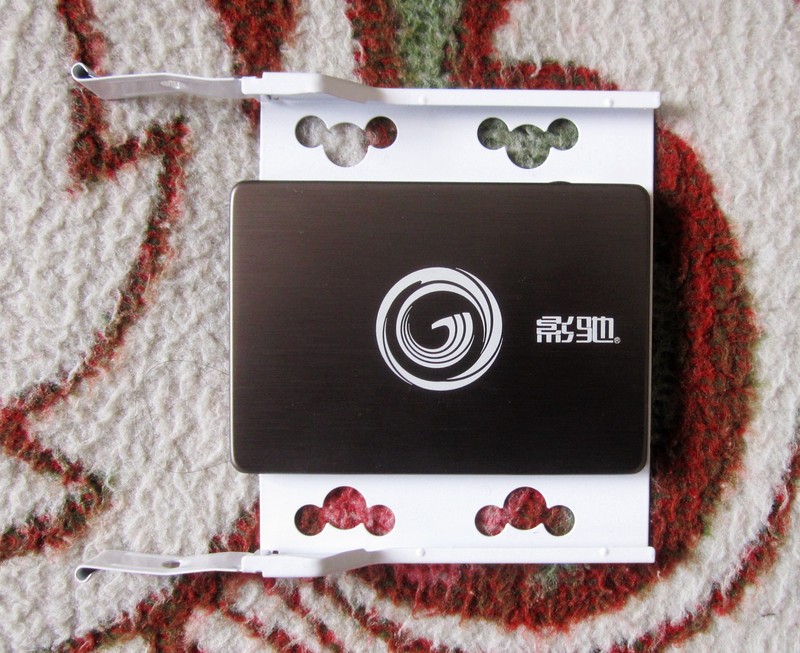

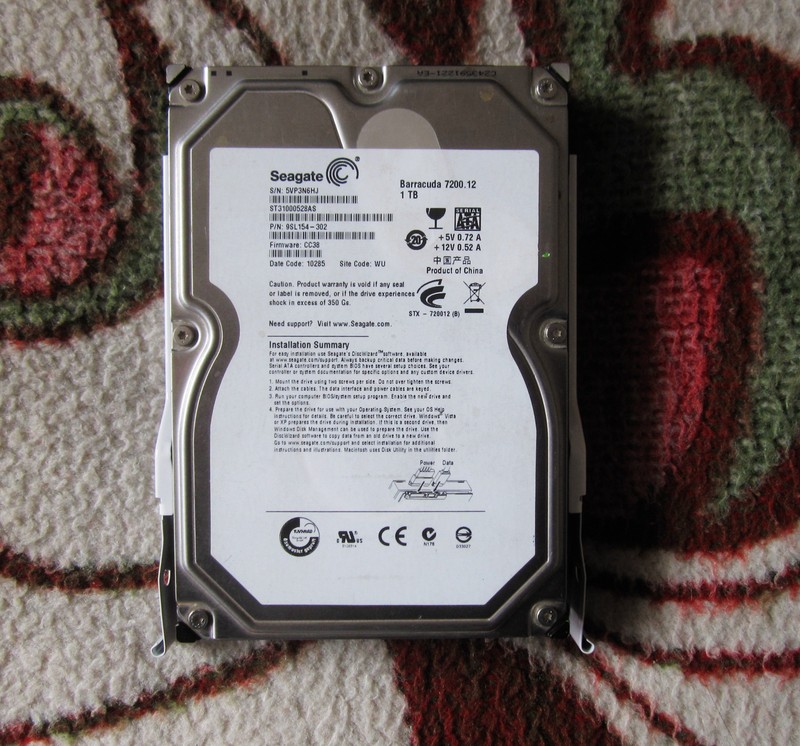

很多用户和玩家都知道，3.5寸HHD位经常也被来安装2.5寸SSD，因此我也尝试了用3.5寸盘的支架，来安装2.5寸的SSD。但我发现，SSD只有将接口朝向之家卡扣的同侧，才能将接口露出，如果调换过来，基本就无法非常方便的安装电源线和数据线。但如果这样做，就没办法走背线，当硬盘顺着机箱的长边安装时，因为不采用走背线的设计，因此也不会影响。但在这里，我建议厂家，多打一组孔，这样可以实现两个方向的SSD安装，都可以方便的走线。

如果你观察的足够仔细，就会发现硬盘的安装，包括HHD和SSD都不是免工具的。这个问题我也有问厂商原因，厂商的解释是，因为HHD硬盘是非常精细的硬件，怕摔，怕震，如果长时间倾斜运行，会导致磁头故障，因此为了比较稳妥的固定硬盘，Fractal Design Define R5放弃了免工具安装的设计。

不得不说，我一直在寻找一款兼具外观，散热，静音与防尘四个要素都能得到我认可的的机箱。撇开外观不谈，散热、静音与防尘，是所有机箱产品都必须面对和解决的问题，而且这三个要素互相制约，能巧妙地在三者或者加上外观，四个要素巧妙均衡的产品，其实是很难得的。

所有的机箱对必须解决散热问题，最简单的和直观的是所谓的风道设计。很遗憾，真正懂得风道设计的人，并不多，很多厂商的概念图，从根本上就是违背热力学基本定律的，让真正懂得人看得发笑，连基本概念都犯错的，这种公司，你就别期待他们设计出什么好产品了！有时好心提醒一下，和善的厂商，一笑了之，不和善的大有对你兴师问罪之意？我真想说，大哥，你连基本的概念都不懂，还在这里胡吹海吹散热，风道，不觉得无知和愚昧吗？！国内暴发户厂商不少，不懂科学而且只以为是的比比皆是，至于是谁自己有数，我也不点出各位厂商的名字！

有很多厂商，为了解决散热问题，采用顶部开孔，然后洞洞流设计，这样散热上，也许不错，但是带来的防尘问题，真的很严峻。有时为了增加防尘棉，无意中又增大了风阻，为了更好的散热效果，OK，增加暴力风扇，散热是好了，防尘也有那么点效果了，噪音却又难以忍受了，特别是某些厂商的一体化水冷方案，那泵吵的愣是让我恨不得把这一体化水冷给砸了！更有甚者，完全不知道该把水冷排放在哪里，就算有些人知道，也只是鹦鹉学舌，根本不知道其中的道理。

风扇既不是越多越好，也不是越少越好，要与机箱内部整体的热流传递，也就是所谓的风道相关。风扇是什么？风扇，简单一点，就是一个风的泵，作用就是强化传动，从而加强传热和传质，增加风压，这就是风扇的目的。因此设置不当，不仅达不到散热效果，还会损坏硬件。

至于那些脑袋有问题的工程师，请你们注意shortcut的设计，别自以为是的推测热流的流向，你们很多不当的开孔让实际的风道与你们脑袋里面想象的既然不同！

至于静音，不是你把侧板闭合就完事了，隔音材料的添加，也是必不可少的。

就像我们讨论的，散热，静音与防尘三者之间互相矛盾制约，精明的设计者能找到三者之间的完美平衡。下面我们来看看Fractal Design Define R5关于这三者之间的设计。

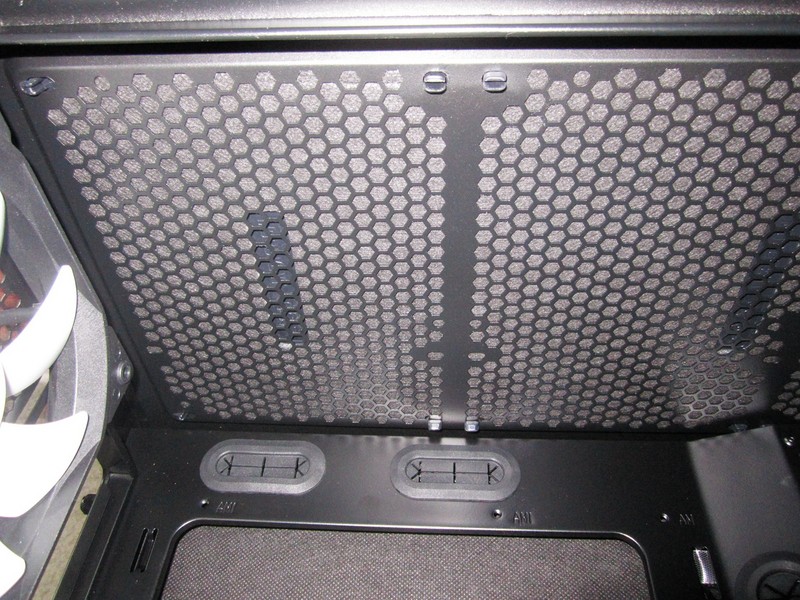

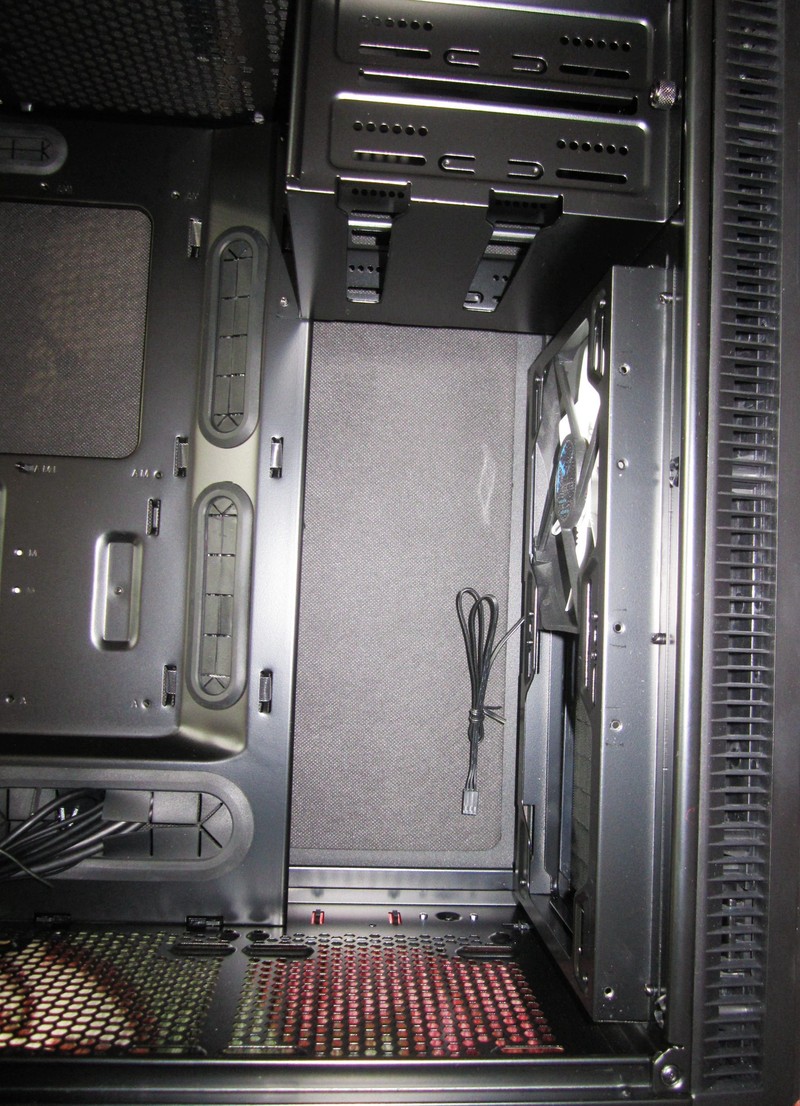

在前面我们已经看到过的机箱顶部的可拆卸的挡板，其内壁有静音材料，挡板拆卸对风道的改变有直接的影响，一般推荐奖水冷的冷排，设置在这个位置。一方面可以保护水泵，另外一方面有利于传热。当不拆卸挡板的时候，就可以利用静音材料，降低噪音，并且封闭的内部也可以防尘。

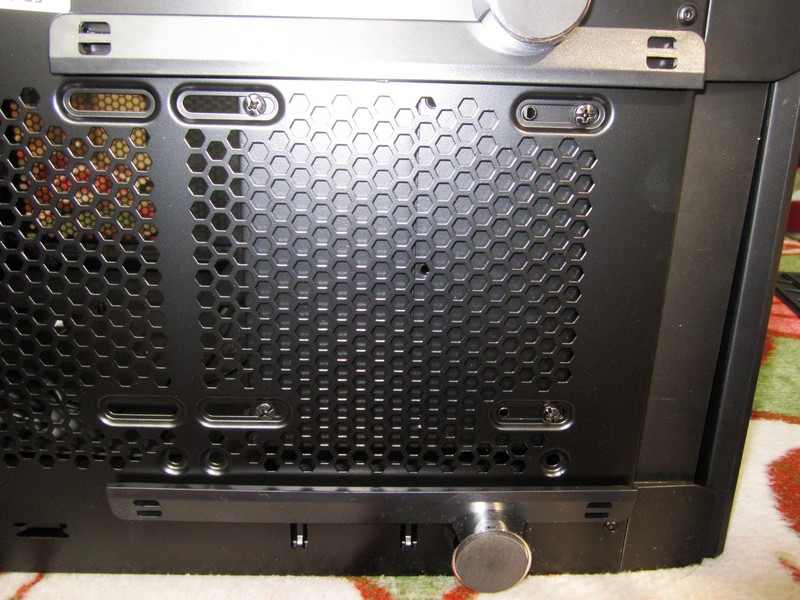

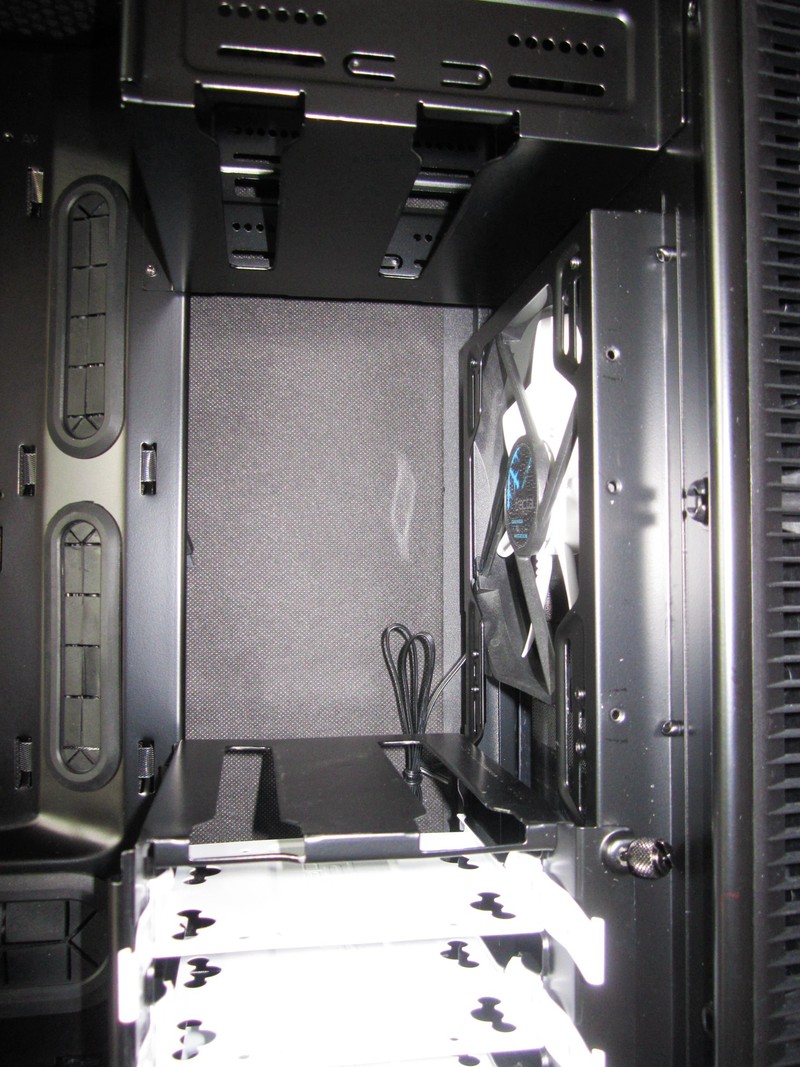

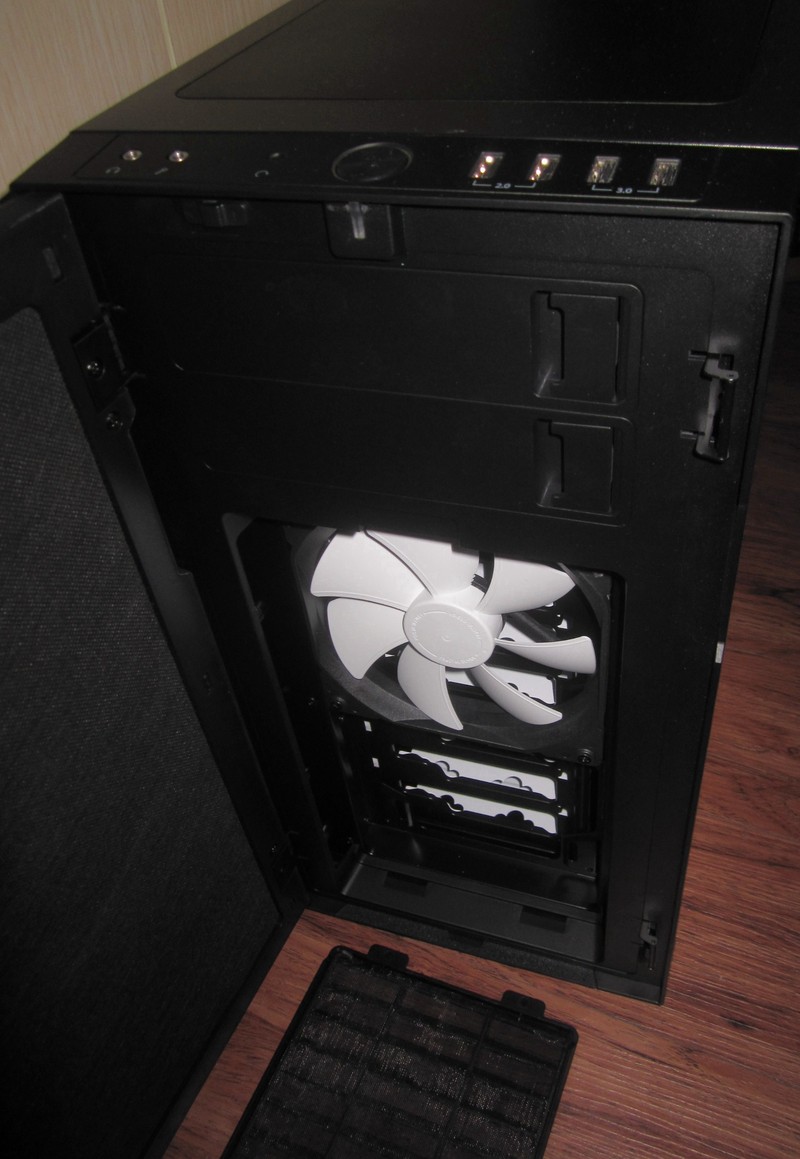

仔细观察机箱的前门，在门的背面有静音材料，在正对硬盘笼的位置，原配有一个14cm风扇，可以扩展2个14cm风扇。长时间运行的硬盘相当热，因此正对着硬盘吹，也有助于散热。风扇之前有一层可拆卸的防尘网，风从机箱的侧翼的开孔流入机箱与前门之间的空间，再通过防尘网，进入机箱，这组风扇起到吸入机箱外围冷空气的作用。

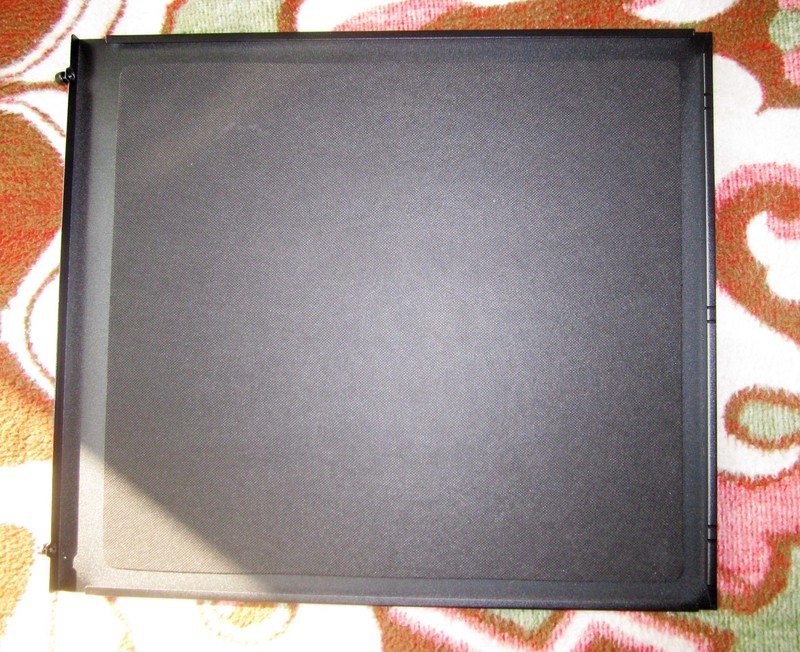

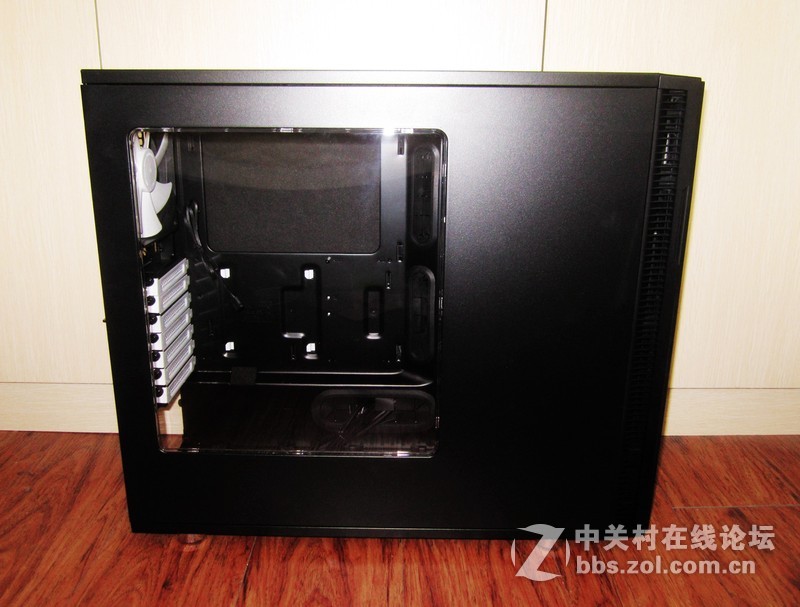

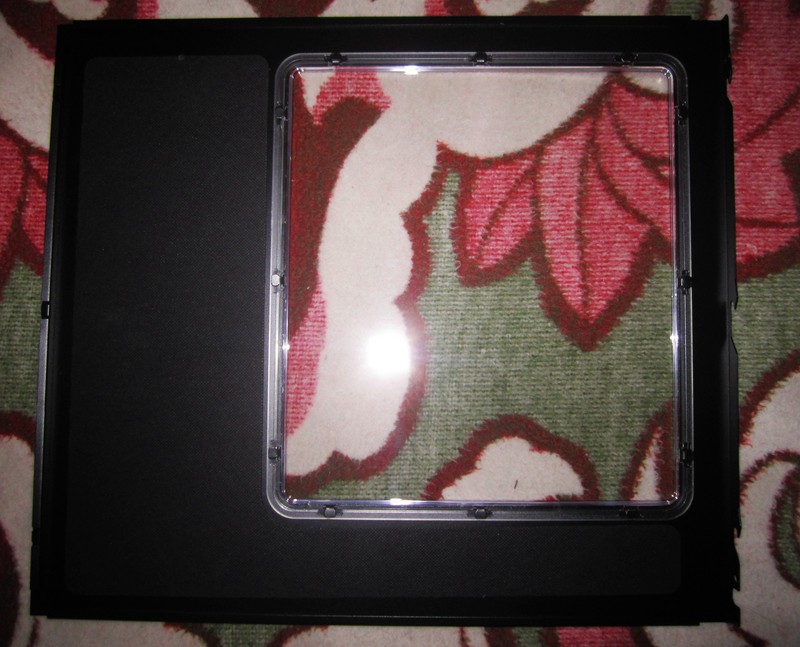

Fractal Design Define R5的侧板是全封闭的，右侧板布满了静音材料，而左侧板在没侧透的部分，也布满了静音材料，还是比较厚道的，不像某些厂商，只在一侧布材料，侧透的那侧就偷工减料了。仔细看看细节的大图，就可以很明显的看到静音材料与侧板之间的界面。

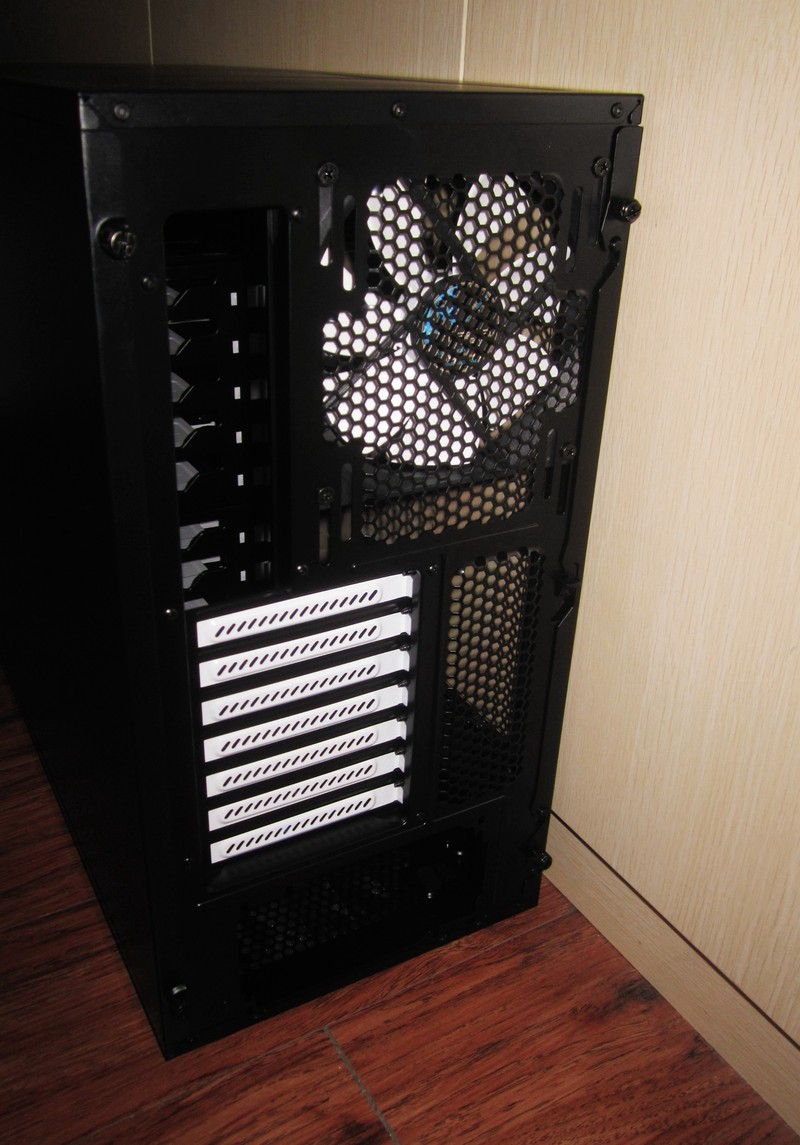

机箱的后面有一个14cm的风扇，用于强化前后风道。采用电源下置的设计。

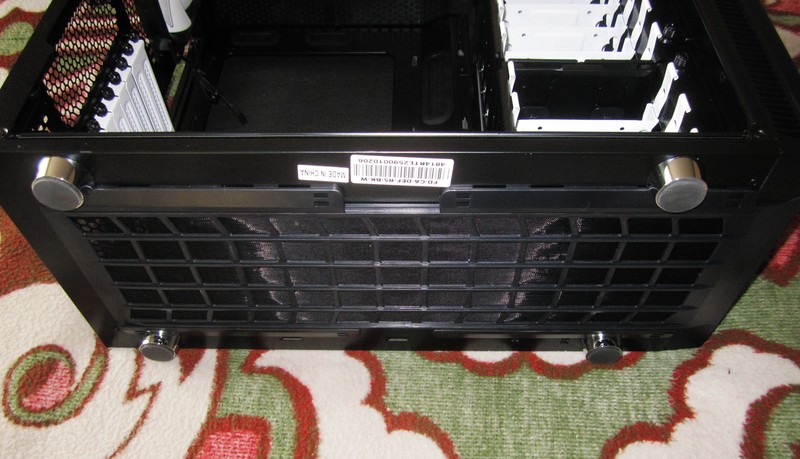

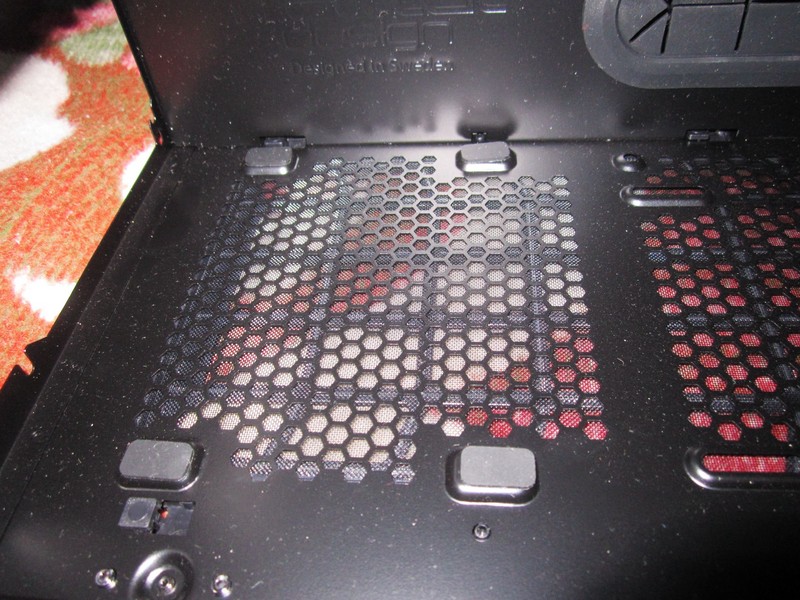

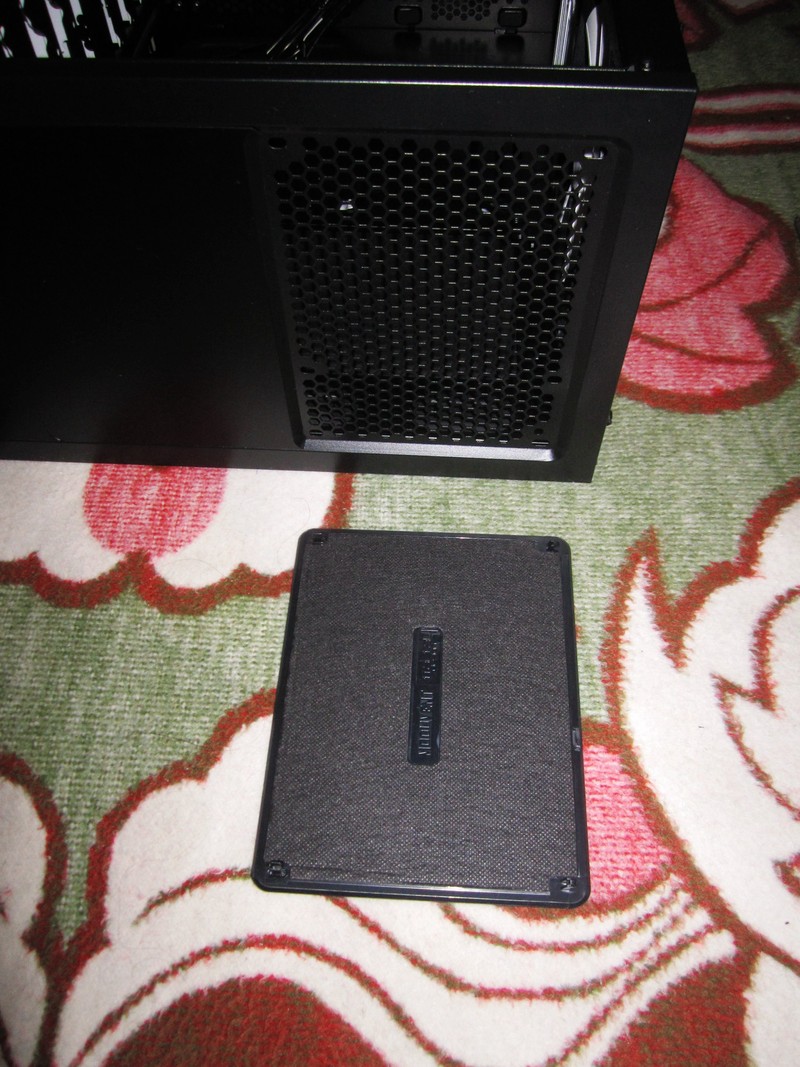

机箱底部采用一体化的防尘网，网孔很密，防尘网可以整体抽开，硬盘笼的固定螺丝在防尘网内部，并且可以根据需求调整。电源的下方有橡胶垫缓冲。

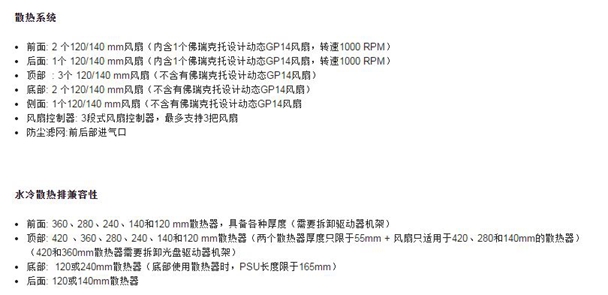

Fractal Design Define R5机箱主要采用前后风道，前端进气孔在机箱的前门两侧，顶部开孔，可以在夏天或者安装水冷排的时候打开，并且机箱整体都有静音材料包裹。机箱标配了2个14cm风扇，并且在机箱的前面，有调速开关，可以控制风扇转速，最多可以控制三个风扇。

其实，对于Fractal Design Define R5的散热系统，其实很强大，官方的介绍也很详细，但是过多的风扇只会增加噪音和对风道进行干扰，因此我觉得前段再补加一个14cm风扇，形成前后风道就足够了，假设采用一个显卡，那么就有2个风扇，外加散热器（假设前后方向单风扇）加上后面一个，前面两个就有5个风扇，这已经足够了。当然配置好的话，风冷散热器要好一些的，差别还是很明显的。

对于Fractal Design Define R5本身的自由度，让你选择风冷或者水冷都非常方便，这就看个人的喜好了。这款机箱的散热设计还是不错的，在机箱的进风口，有防尘网，在机箱的底部，有防尘网，侧翼是封闭的，机箱的后部，是气流的出口，因此没有防尘的设计。顶部是可拆卸的，一般对防尘要求比较高的同学还是别拆了。但这款机箱至少给了我们自由选择顶开的权力，还是很不错的。

内部三面的静音材料，可以吸收掉绝大多数的声音，保持主机的安静运行。不过暴力水泵，我没测试过。而且我视频有开声音，可以听到机箱运行时的音量，做一个参考吧。

静音，防尘，散热强劲，是Fractal Design Define R5的另一个因素。

通过这些年的测评，我发现凡是好的产品，都有很多巧妙的细节设计。这些设计，特别精巧，既能实现设计目的，又能带给人新颖的感觉。这个产品的巧妙和细节设计很多，我只想点一两个，起到画龙点睛的作用。

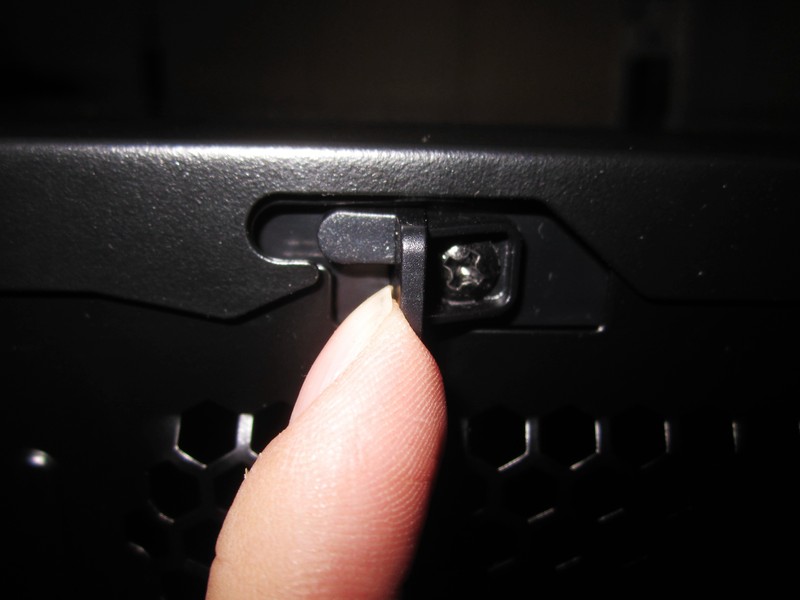

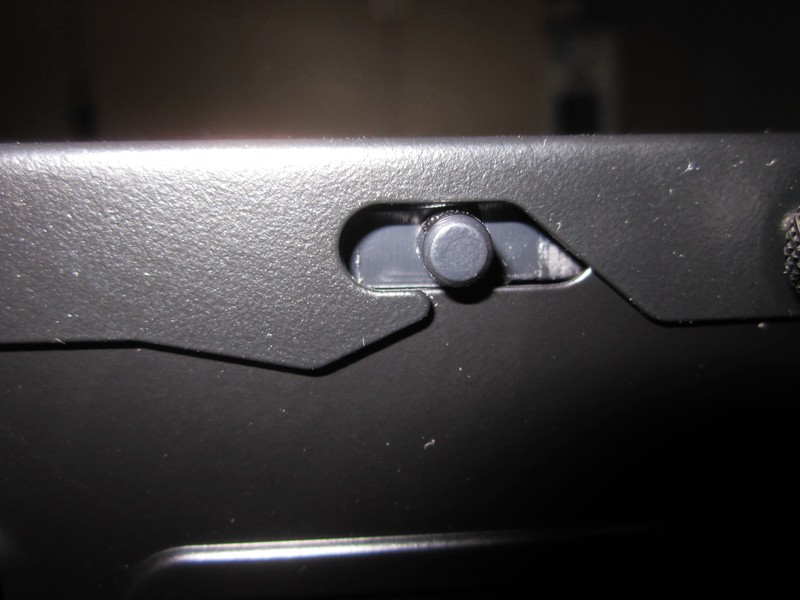

第一个巧妙的地方是左侧板的开关，通过在机箱后面整体的连动，实现左侧板的拆卸，设计很巧妙。

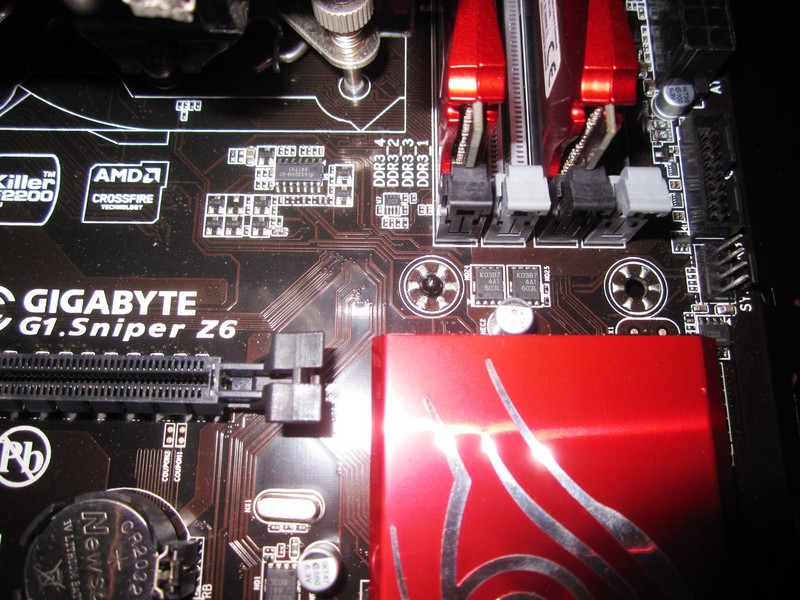

第二个巧妙设计是机箱中主板的定位凸起，安装主板的时候，常会因为螺丝的便宜造成主板变形，通过定位凸起和主板的垂直的I/O接口面，实现对主板的定位。

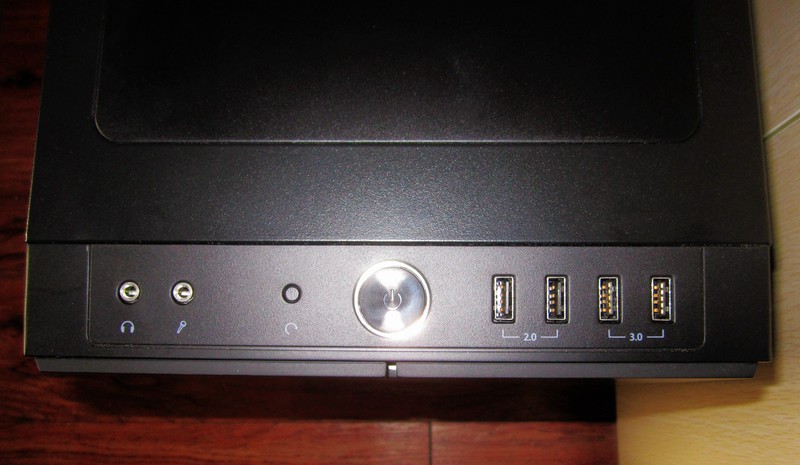

第三个细节设计，是机箱的控制面板，中间是开关，左侧是小的reset键，然后是金属接口的耳机和话筒插口，右侧是USB2.0及USB3.0接口。都有标注，但我个人更喜欢蓝色的USB3.0接口，这样一目了然。而且这些孔如果能加防尘塞就好了，一个需要完善的细节哟。

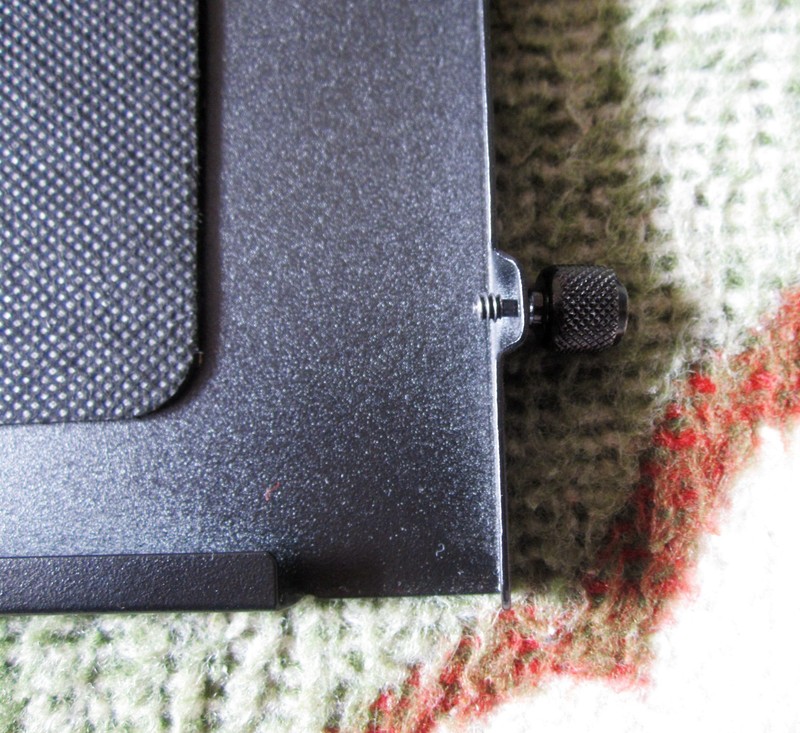

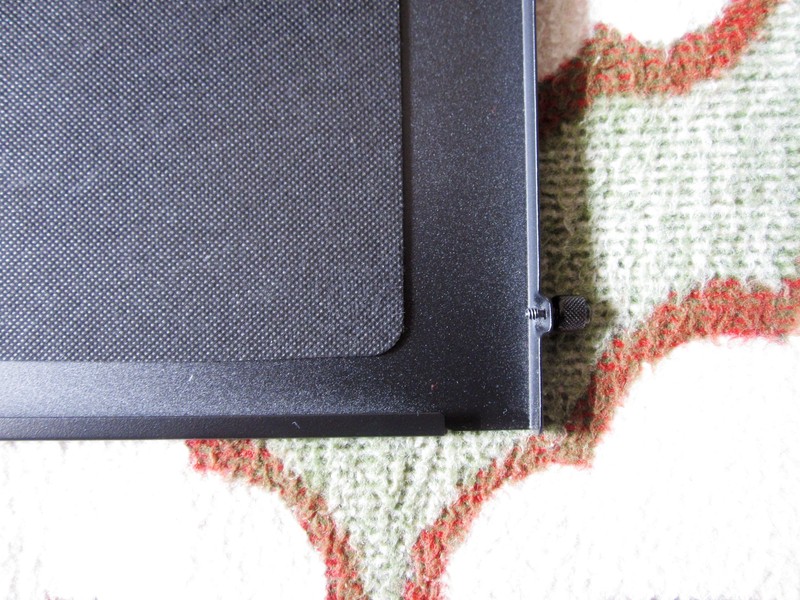

第四个细节，是机箱的螺丝，采用的设计，可以防止丢失，不过这个设计，在其他厂家的产品中有见到过。

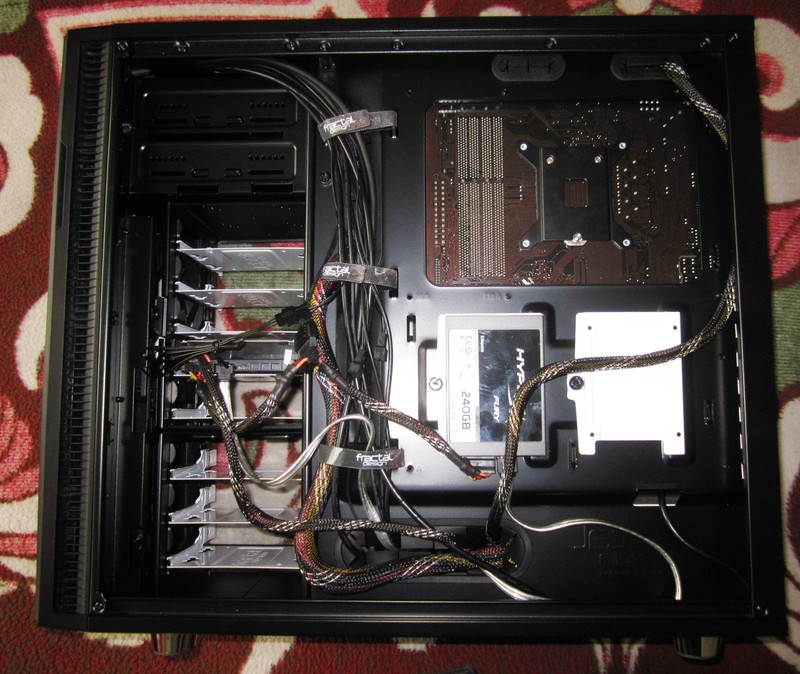

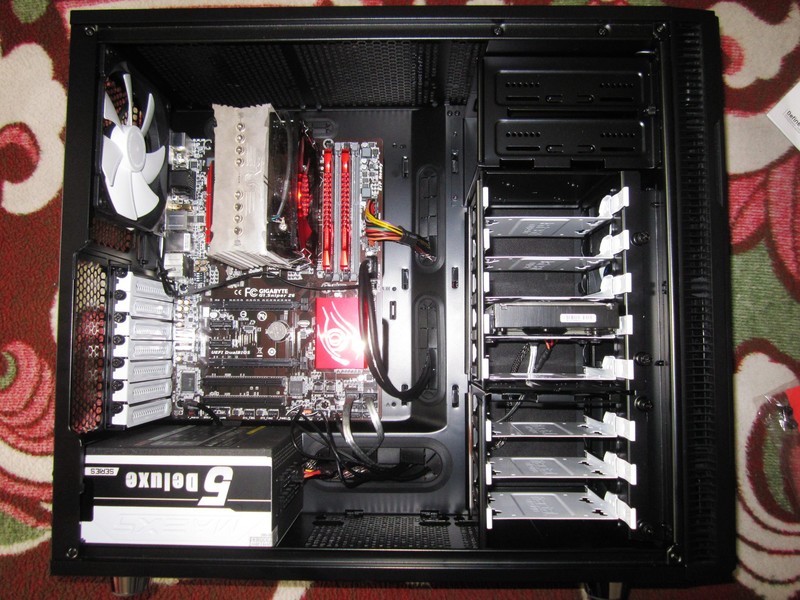

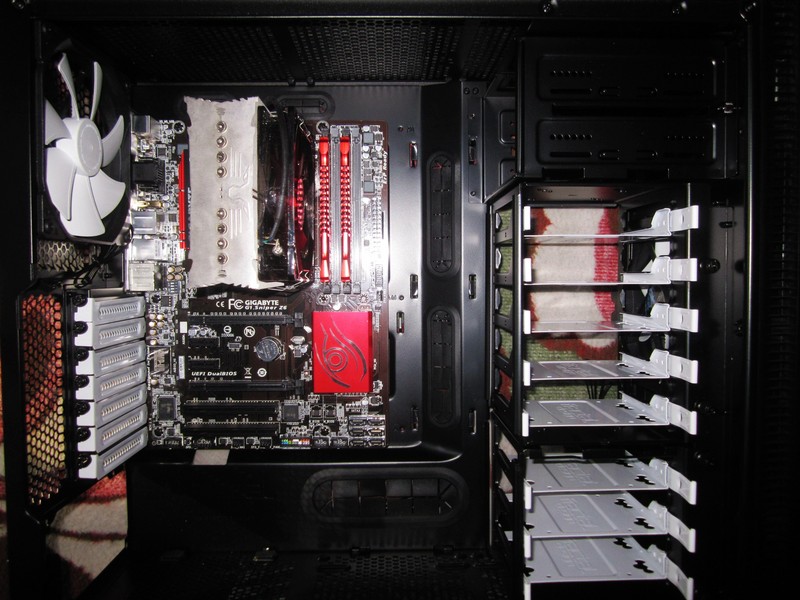

最后就是将主机全部安装好，我的走线实在很一般，仅供参考了。
