面面俱到 华擎Z97E-ITX/ac主板详细评测

    记得去年某个媒体作过年终抽奖调查，接近40%左右的DIY用户下一台电脑将会选择Mini-ITX平台（注意是已经拥有一到两台电脑的DIY玩家），显然个性化、轻薄化需求不止于手机平板等数码产品，传统的PC个人电脑也在刮起Mini风潮。ITX平台的硬件选择范围更加丰富多样，机箱选择卧式or立式结构，电源选择ATX or SFX结构甚至DC-ATX模块，还需考虑散热、噪音之间的平衡，可以说玩ITX更讲究合理搭配，往往获得更大的成就感和乐趣。

    华擎全新一代的Z97系列赋予「Supper Alloy Motherboard 超合金主板」名称，所谓超合金来源于主板用料，包括高效合金电感、CPU供电采用双层MOS、内存供电采用次世代MOS、Nichicon 12K白金固态电容。

    背面详细描述主板规格，还有整版特色介绍，可惜全英文界面阻碍国内用户阅览。

    配件一览，华擎Z97E-ITX/ac主板，I/O挡板，2根SATA数据线，华擎WiFi 2.4/5GHz天线，M.2_SSD(NGFF) Socket3安装螺丝，驱动光盘和2本安装指南。

    主板配置了专门的塑料泡沫保护，这个细节不错增加用户好感度。

CPU: 支持第4代与第5代 Intel? Xeon?/Core? i7/i5/i3/Pentium?/Celeron? 处理器

芯片:  Intel? Z97 芯片组

内存:  2 x DDR3 内存插槽，最高容量16GB，最高频率3200+MHz（超频）

扩展:  1 x PCI Express 3.0 x16 插槽

         1 x Mini-PCI Express 插槽，用于 WiFi+BT 模块

存储:  6 x SATA3 6.0Gb/s 接口

         1 x SATA Express 10Gb/s 接口

         1 x M.2_SSD (NGFF) Socket 3 接口

板载:  2 x USB 2.0 接针，1 x USB 3.0 接针，1 x 前面板音频接针

声卡:  Realtek ALC1150 音频编码解码器

网卡:  Giga PHY Intel? I218V

         2T2R 双频 802.11 WiFi ac、蓝芽 4.0/3.0 功能模组

    Z97芯片组最大亮点，即全新升级SATA Express和M.2(NGFF)存储接口，高达10Gb/s传输带宽，比传统SATA 3.0 6Gb/s接口快很多，但因为定位关系不是所有Z97主板都支持这两组接口，一线品牌同样基于Z97 ITX规格设计的华硕MAXIMUS VII IMPACT、技嘉Z97N-WIFI、微星Z97I GAMING ACK主板都只提供M.2接口，没有SATA Express接口，而华擎Z97E-ITX/ac一个不少，称得上接口最全面的Z97 ITX主板。

    要在170mm×170mmMini-ITX主板保留Z97全部功能以及高规格用料，对于厂商PCB Layout设计实力要求非常高，看到华擎Z97E-ITX/ac正面密集的各种电子元件，部分芯片包括M.2(NGFF)接口设计到PCB背面。

    使用配色系统划分产品线是目前主板厂商比较偏爱的，华擎也不例外，超频方程式OC Formula黄黑配色，玩家至尊Killer经典红黑，极限玩家Extreme蓝黑配色，华擎Z97E-ITX/ac外形风格与极限玩家系列相同，采用宝石蓝散热和宝石黑PCB搭配，内存插槽也是蓝色，固态电容和音频电容专门定制化的金色，整体外观不俗。

主板I/O接口，从左至右依次为

1 x PS/2 键鼠，2 x USB 2.0

1 x WiFi 天线，1 x DVI-I 视频

1 x DisplayPort 1.2 视频，1 x HDMI-Out 视频

1 x CMOS 清除按钮

2 x USB 3.0，1 x HDMI-In 视频

1 x RJ-45 网络接口LED 指示灯，2 x USB 3.0

1 x SPDIF 数字音频输出接口，5 x HD 音频插孔

    华擎Z97E-ITX/ac设有DVI-I、HDMI、DisplayPort 1.2 3个视频接口，支持3屏同时输出，支持4K超高清分辨率，最大共享显示内存1792MB，其中DVI视频接口为DVI-I规格，兼容VGA模拟信号，可使用DVI-VGA转接头，USB 2.0、USB 3.0接口支持ESD静电防护。

    此外主板提供一个特殊的 HDMI-In 视频输入接口，如果用户仅有一台显示器，可以将显示器连接到主板，并将第二设备（如 PS3、Xbox 等）连接到主板 HDMI-In，用户就可以便捷地使用热键来回切换输出电脑屏幕或第二设备屏幕，甚至无需开启电脑也可使用所连接的第二设备。

    CPU供电采用6相Digi Power数字供电设计，6颗高效60A合金电感，为照顾CPU散热器的兼容性，使用高分子钽电容代替传统的固态电容。

    主板散热片，细腻磨砂颗粒展现金属质感。

    6颗TI CSD87350D双层MOS，将两个硅芯片堆叠到一个MOSFET，硅芯片区域可增加一倍，而硅芯片面积越大，导通状态下的Rds(on)阻抗就越低，仅 1.2 mΩ，大幅提升CPU供电效率。

    Intersil ISL6379 6相CPU PWM供电管理芯片，真正的6相供电，有不少高端主板使用这颗芯片经过倍相技术等效成12相CPU供电。

    Socket 1150 CPU插槽，黑化镀镍更加美观，打开金属盖内部饱满的陶瓷电容。

    2根蓝色的DDR3内存插槽，支持双通道技术和Intel? Extreme Memory Profile技术，最高容量16GB，最高频率3200+MHz（超频）。插槽采用单边卡扣式设计，若安装独立显卡可方便内存拆卸，金手指采用15μ镀金接针，增强抗氧化和耐久度。
    主板的纽扣电池设计在边缘，显卡或者散热器不会阻碍，方便BIOS清除恢复默认设置。

    Richtek RT8120B，1相内存供电管理芯片。

    1颗TI CSD87588N NexFET MOSFET，即内存供电采用的次世代MOS，可提供更低的Rds(on)阻抗，仅2.9 mΩ，不仅拥有更低的工作温度，也能使内存插槽供电更有效率。

    原生USB 3.0前置接针，虽然板子尺寸很小，前面板接针还是标注了定义，方便我这种装机不爱看说明书的懒人。

    6个SATA3 6.0Gb/s接口，1个SATA Express 10 Gb/s接口，注意SATA Express与2个黑色SATA3（标注4_5）以及主板背面的M.2接口共享通道，若其中一个被使用，其他接口将会停用。SATA Express支持PCIe Gen2 x2 (10Gb/s) 数据传输速度，玩家能够体验最强存储性能，当前前提必须拥有一块价值不菲的SATA Express固态硬盘。

    搭载2T2R双频802.11 WiFi ac无线模块，Mini PCI-E x1规格，支持867Mbps高速无线网络与蓝牙功能。

    显卡金手指同样采用15μ镀金接针。

    Realtek ALC1150声卡，应该是现集成声卡中规格最高的一款音频芯片，还使用4颗Nichicon专业音效电容，漏电流仅10uA，提供更加纯净的音质体验。

    M.2接口位于主板背面，华擎Z97E-ITX/ac的M.2_SSD优点，支持SATA3 6.0 Gb/s与PCI Express Gen2 x2 (10 Gb/s)两种模块，不仅能够发挥最强的存储性能，同时提供最好的兼容性，注意M.2与SATA Express、SATA3 4_5接口共享通道。

    缺点是限制2230和2242长度规格，M.2接口的SSD属于高端新品本就数量不多，限长2242以下选择范围更少。

其他芯片

    Intel Z97 PCH芯片组。

    Nuvoton 3941S 风扇控制芯片，支持4pin PWM调速，华擎Z97E-ITX/ac主板共有2个风扇接口，1个CPU风扇4pin、1个机箱风扇4pin。

    Asmedia ASM1442k HDMI视频控制芯片。

    Asmedia ASM1445 视频输出信号切换芯片。

    NuvoTon NCT5573D 硬件监控芯片，实时监测温度、电压、风扇转速等数据。

    Intel I218V 千兆网卡，配合华擎XFast LAN网络管理软件，可以设置应用程序优先级达到类似Killer杀手网卡功能。

    华擎Z97E-ITX/ac采用UEFI BIOS图形界面，支持简体中文和鼠标操作，蓝黑风格与主板配色系统保持一致，超频工具、高级设置、硬件监控等功能一应俱全。

    丰富的超频调校选项，CPU i5 4670K超频，主频倍频46、缓存倍频42。

    内存超频2400MHz。

    高级存储配置，SATA3_4&SATA3_5与SATA Express_1共享，接入的金胜N300 64G M.2_SSD设备顺利侦测到。

    M.2_SSD也能作为系统第一启动选项。

    系统浏览器，图形显示当前接入的硬件设备和名称信息。

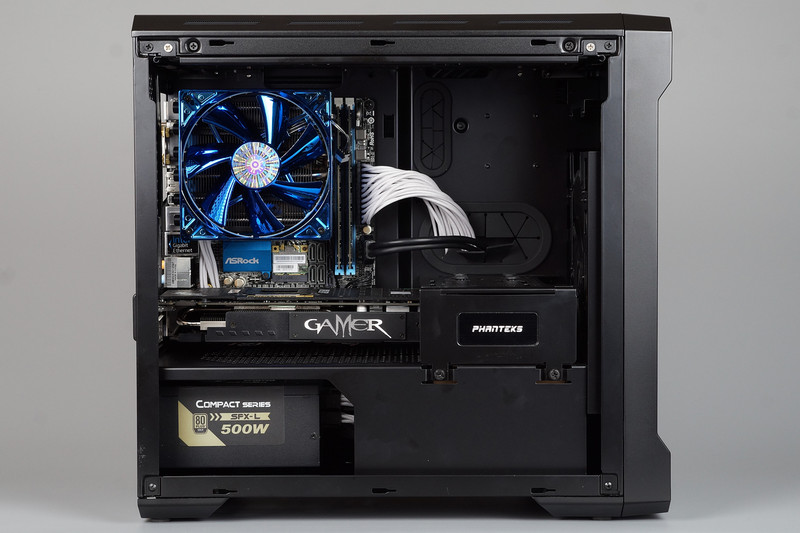

CPU  Intel i5 4670K

主板  华擎 Z97E-ITX/ac

内存  异极 DDR3 1600 8G x2

硬盘  金胜 N300 64G M.2_SSD

显卡  影驰 GTX960 GAMER

电源  钜能 SFX-L500GD

散热  追风者 PH-TC12LS + APOLLISH

机箱  追风者 Enthoo EVOLV ITX

    以下测试分别为默认（i5 4670K 3.4GHz、Memory 1600MHz）、超频（i5 4670K 4.6GHz、Memory 2400MHz）两种状态。

Super π MOD、wPrime v2.09、Fritz Chess Benchmark、Cinebench R15.0

AIDA64 v5.00.3365 Cache & Memory Benchmark

AS SSD Benchmark 1.7.4739.38088

3DMark Fire Strike Extreme

    超频不是ITX平台主打功能，不过华擎Z97E-ITX/ac依然拥有不俗的超频能力，Intel i5 4670K能够稳定运行4.6GHz、内存超频2400MHz，如果体质优秀，冲击更高频率也不是问题。本次进行几项常规的基准测试，CPU和内存经过超频获得显著性能提升，由于金胜N300 64G为入门级定位的 M.2_SSD，主控、容量和SATA通道限制了性能发挥，当然超频后4K性能有提升。

    使用追风者PH-TC12LS ITX散热器来测试华擎Z97E-ITX/ac兼容性，任意方向都能安装，与主板散热片和内存没有冲突。

方向一，散热器超出主板区域，可能和机箱有兼容问题。

方向二，内存限高33mm，参考宽版的无散热内存条正好可用。

方向三，根据热管工作原理，如果机箱为垂直主板结构，此时热管头部向下，散热性能最差，最不推荐的安装方向。

方向四，CPU 4+4pin供电接口位于追风者PH-TC12LS下方，必须先安装供电模组线，然后再安装散热器。方向四也是我个人选择的安装方向。

    华擎Z97E-ITX/ac布局Z97芯片组置于中间，CPU插槽设计远离显卡，安装高端风冷有良好的兼容性，以追风者PH-TC12LS为例，4个方向都能安装，不过还是存在一些小问题，CPU插槽可能过于靠边，引起散热器与机箱的兼容问题，这似乎是华擎ITX主板最让人诟病的地方，但是从另外一个角度考虑，中间预留充足空间，方便了SATA数据线、散热器和显卡的安装与拆卸。后续有进一步优化完善的空间，个人建议现有基础上，把CPU供电部分和4+4pin接口的位置整体顺时针旋转90°，整体布局将会更加理想。

    总的来说，华擎Z97E-ITX/ac是一款性价比相当突出的Mini-ITX迷你型主板，完整保留Z97高规格的用料和接口设计，如Nichicon专业音效电容、M.2、 SATA Express两个10Gb/s速度的存储接口、2T2R双频802.11ac Wi-Fi无线模组等功能特色，还能轻松胜任CPU、内存的超频需求，几乎将所有高端性能浓缩在一起，JD价格仅￥949.00，堪称最超值的Z97 Mini-ITX主板。
