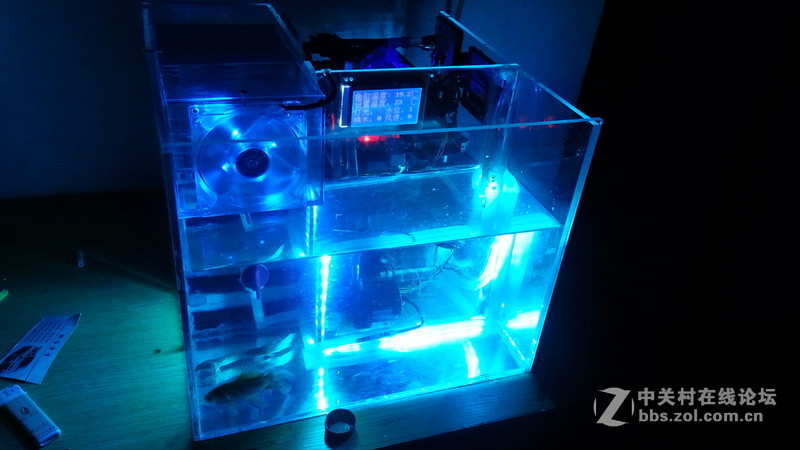

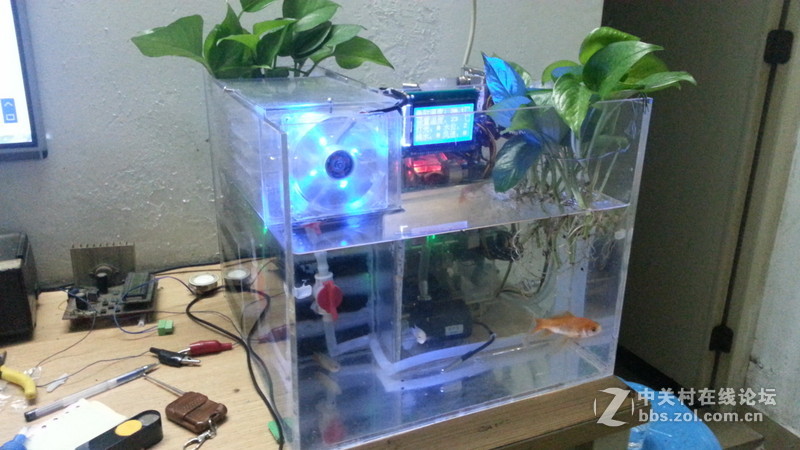

任性主机—屌丝二代

duang！其实一开始我是拒绝发表的，因为根本没有这东西，导演说可以加特技，，，，，

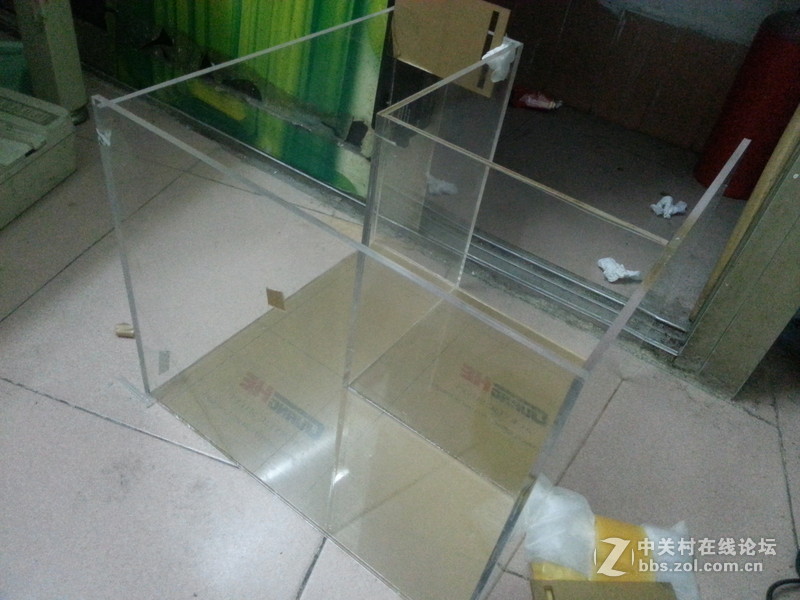

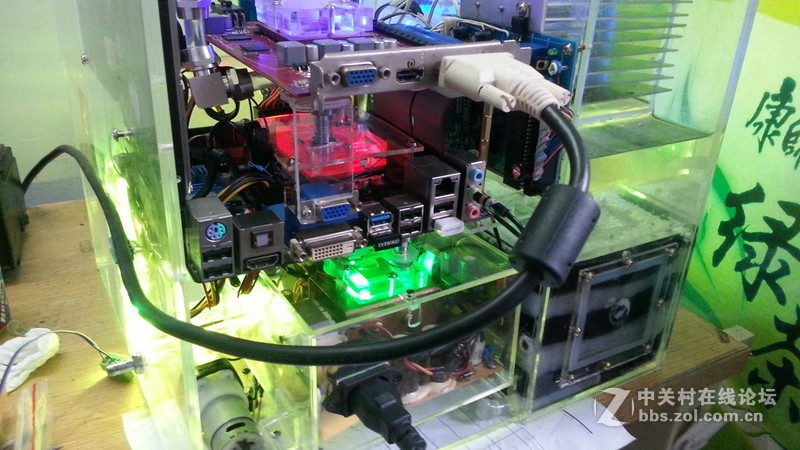

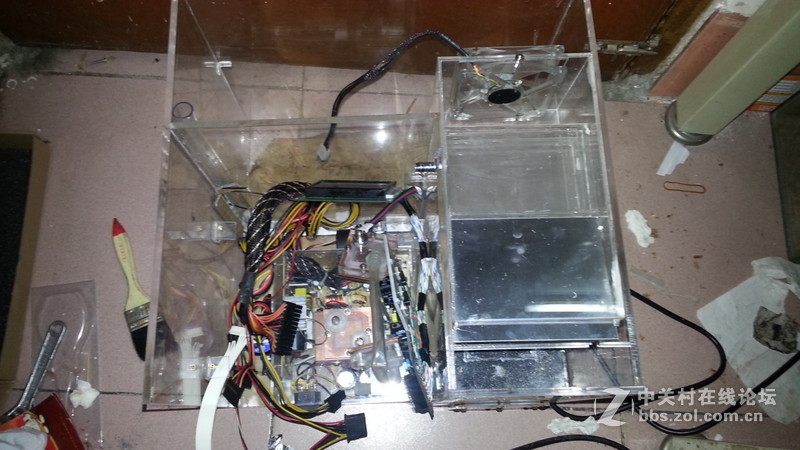

机箱

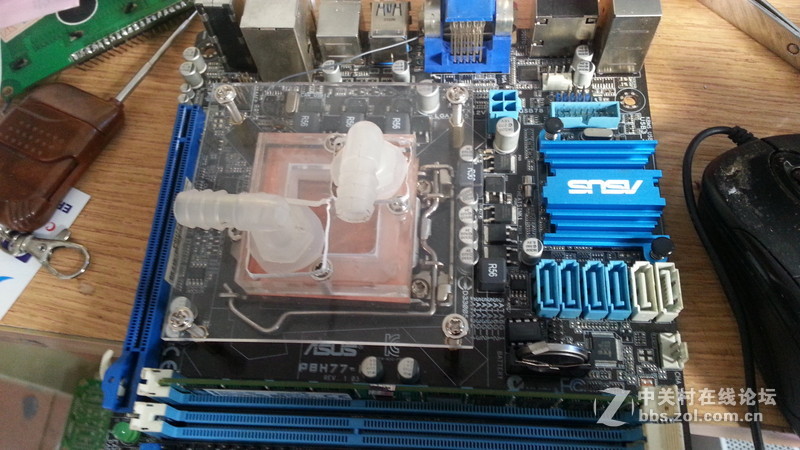

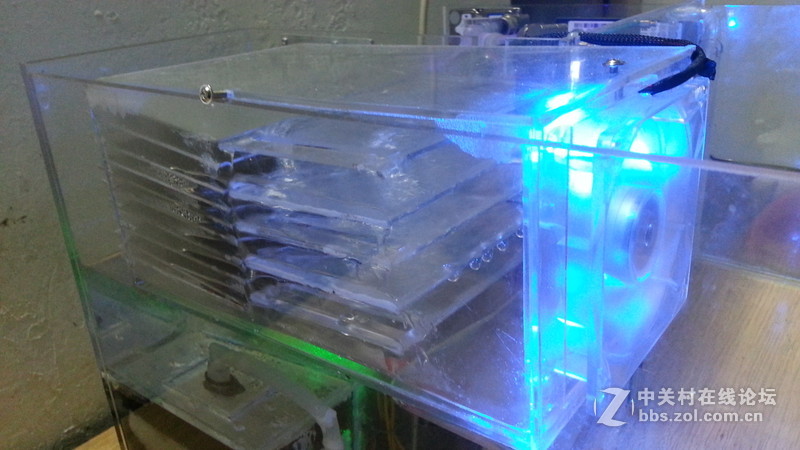

散热器

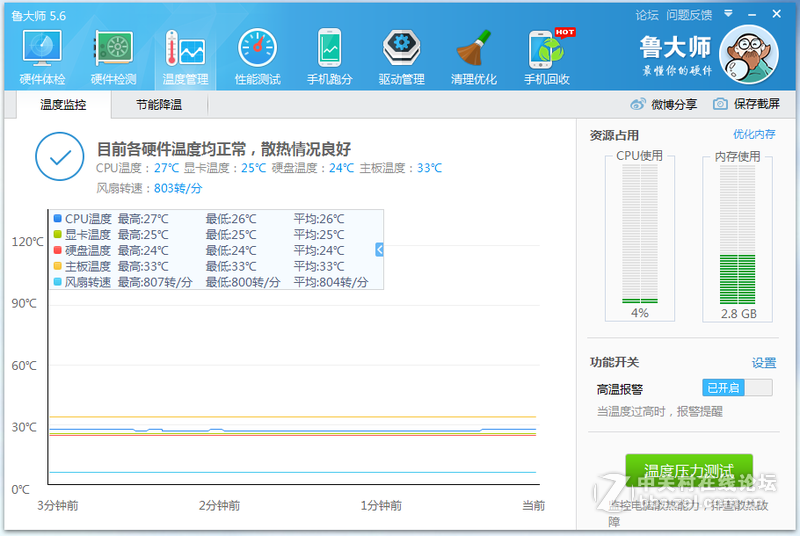

鲁大娘检测（室温20度左右）

普通办公

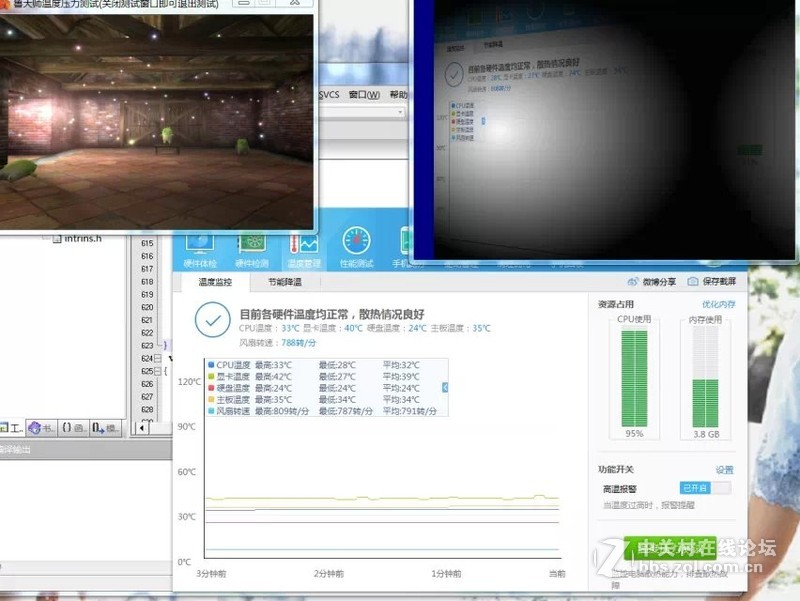

压力测试

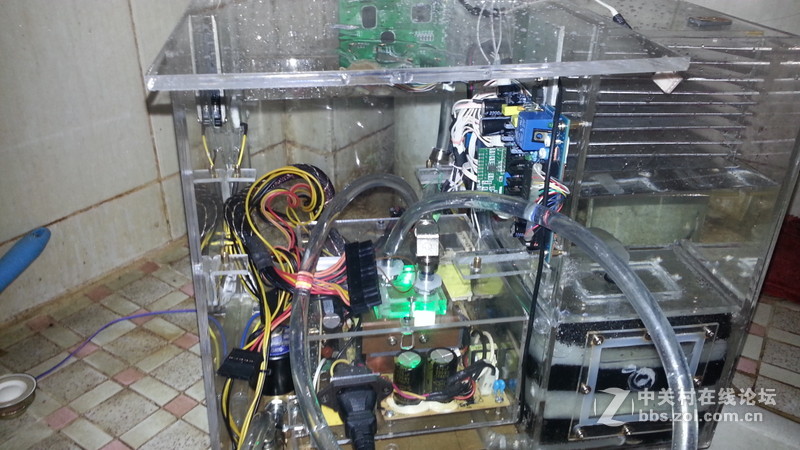

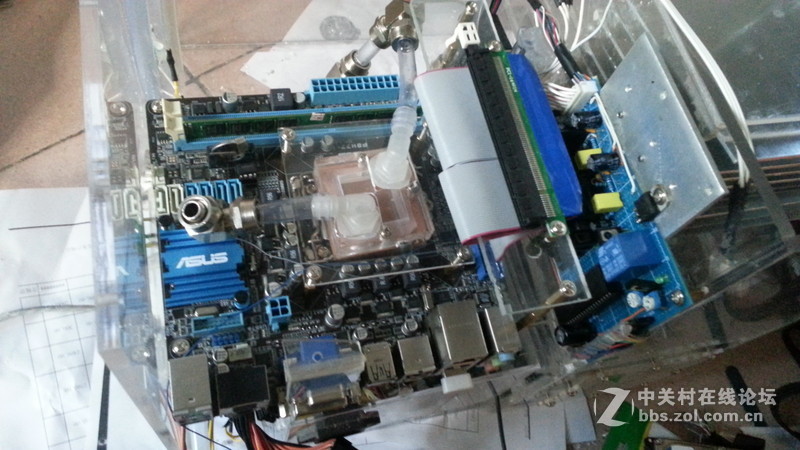

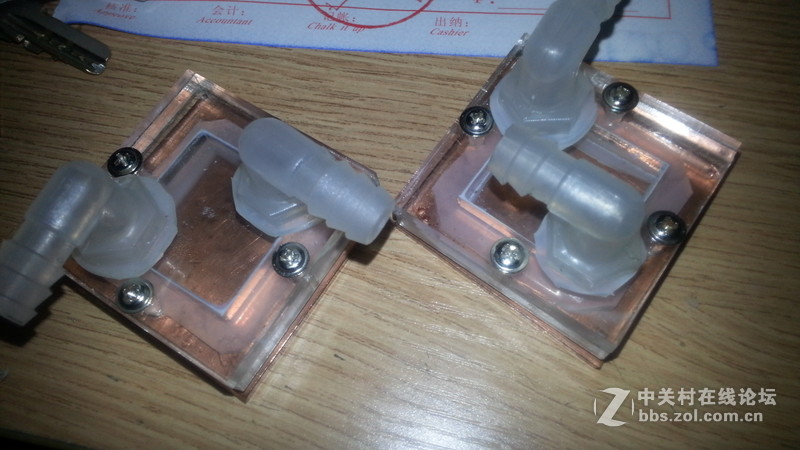

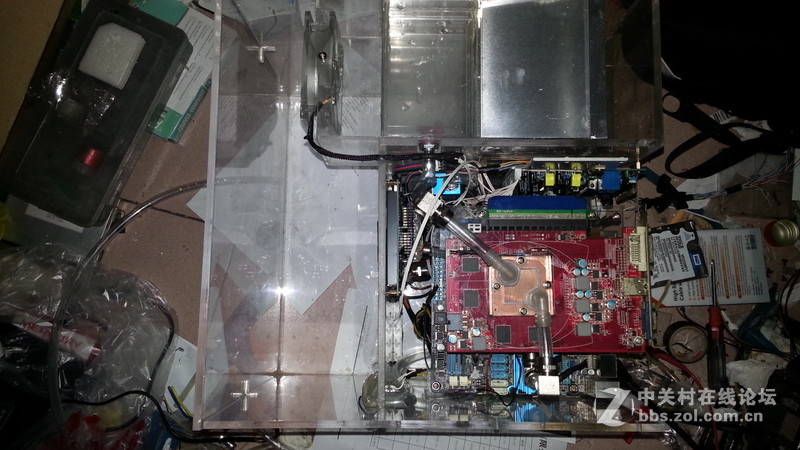

水冷系统

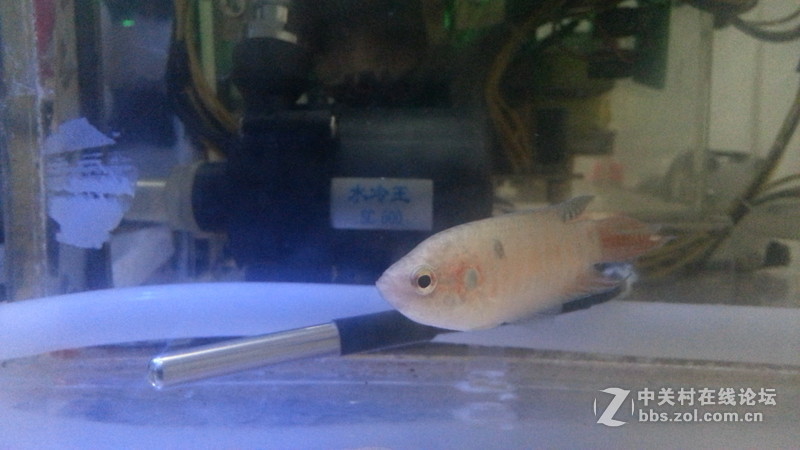

循环水泵，温度传感器

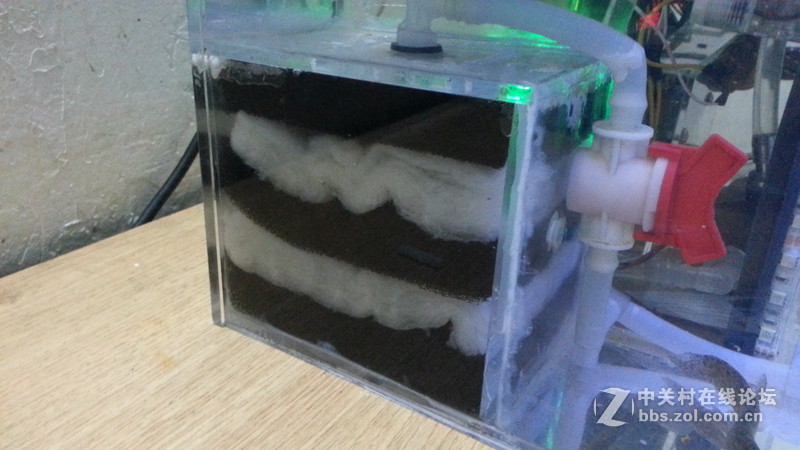

过滤器：主要作用是过滤金鱼产生的排泄物和 食物残渣等，保护水冷系统的正常运作，和保持水质的清洁。

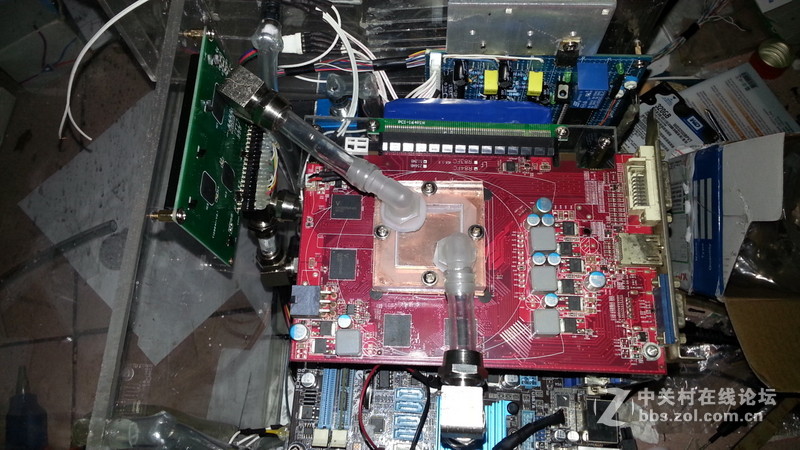

水流循环方向：鱼缸---过滤器---循环水泵---显卡水冷头---cpu水冷头---电源水冷头---鱼缸。比上一个作品有点不同，循环水泵不是直接抽鱼缸里的水，要经过过滤器，所以产生一个“压力平衡”问题 。后面解说解决办法。

电源

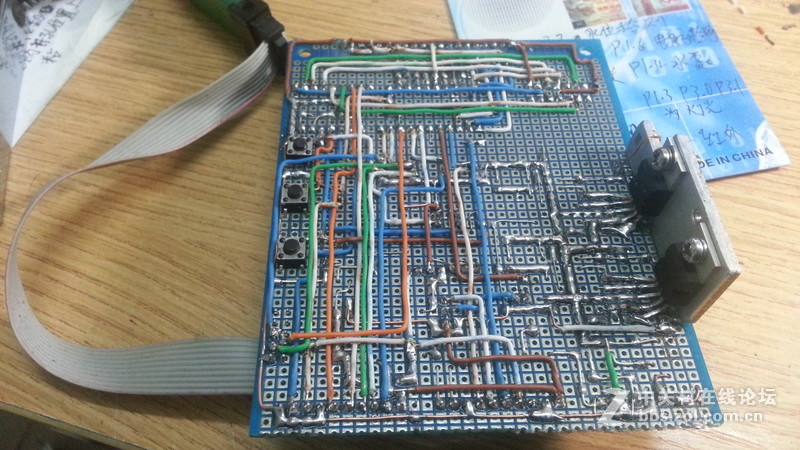

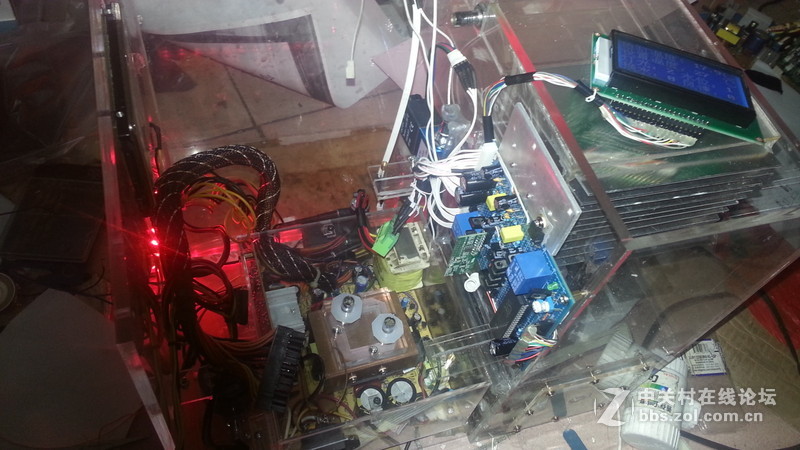

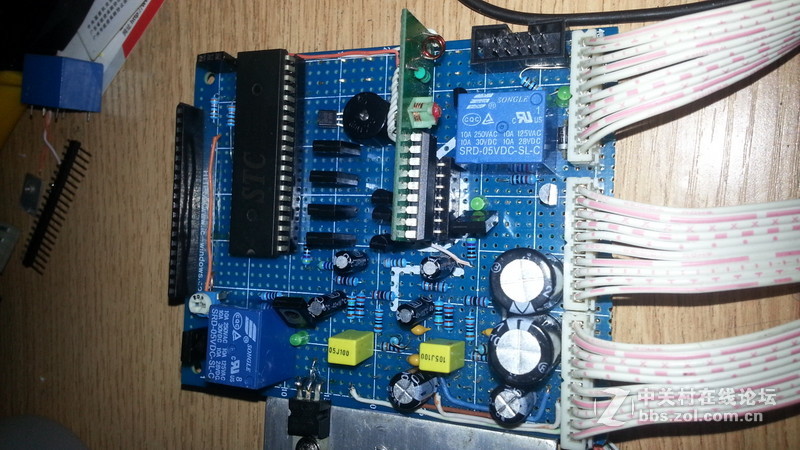

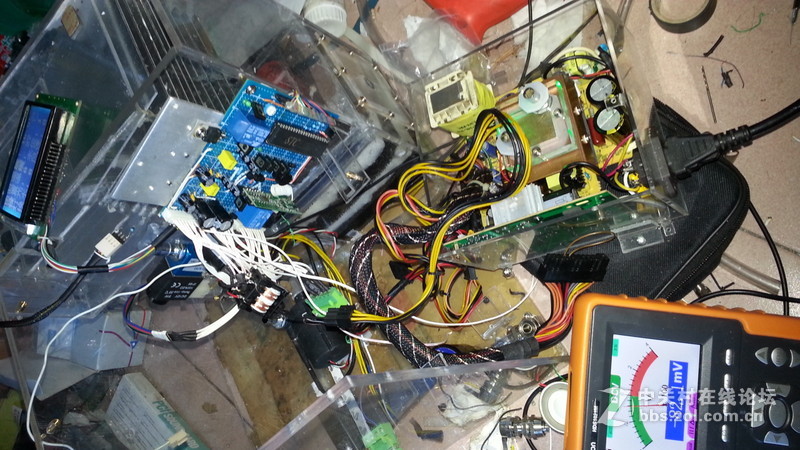

控制板

主控芯片用STC12C5A60S2单片机。主要功能如下。

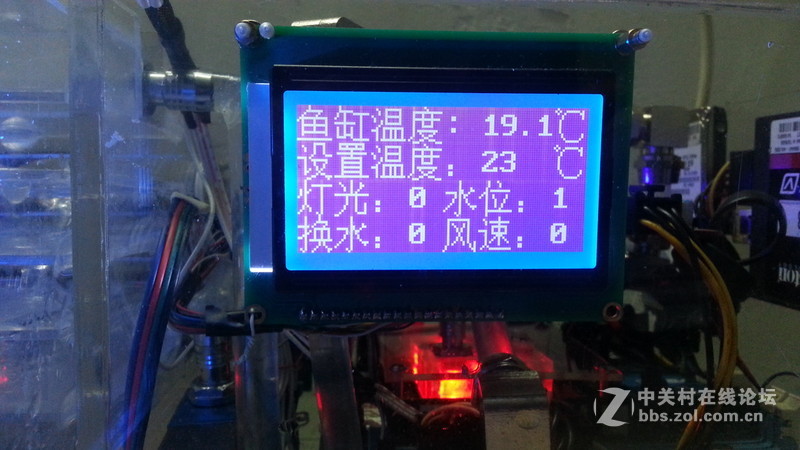

1，12864lcd液晶屏显示

从上至下显示的内容含义为：第一行，鱼缸温度，这个比较直观了，第二行，设置温度，可根据当时天气 温度情况设置适合温度，默认温度27度，第三行左边灯光设置，0~7，右边水位显示，0代表低水位，这时补水水泵启动，1代表水位正常，2代表水位高，补水水泵停止。第四行左边，换水，1代表换水，0代表关闭。右边，显示当前风扇档位，显示0~5档。

2，温度检测判断与pwm控制（脉冲宽度调制）输出 （模拟主板pwm输出）

  在上一个作品中风扇速度是恒定的，所以噪音会比较大，再来就是水分蒸发也快，这次所以用到了pwm控制技术。温度传感器为18b20，传感器放在鱼缸中间底部，通过检测鱼缸的温度对比设置温度从而判断pwm控制量的大小，如果温度低于设置温度则无pwm控制输出，散热风扇进入超低转速，如果大于设置温度0.5度则输出20%pwm控制量，散热风扇进入“一档”转速状态，所以每增加0.5度，控制量增加20%，直到温度增加至2.5度，pwm控制量输出100%，风扇档位到5，当风扇档位增加后，相应风速也会加大，散热量也会增加，所以温度又会降低，档位也会相应变小。好处：水分蒸量发也变小了，大概比原来固定风速节水30%以上，还有一个就是噪音的降低，平时办公用的话，以现在室温20左右，根本都还达不到“一档".玩大型游戏到二档。所以噪音控制的还不错。（夏天会有所增加）

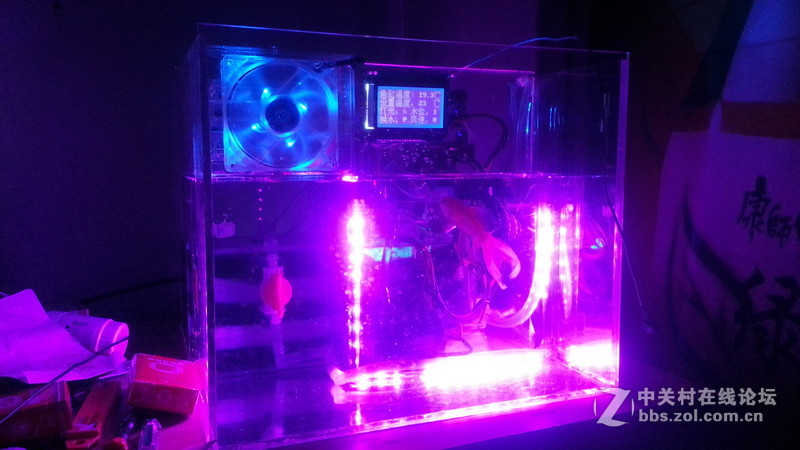

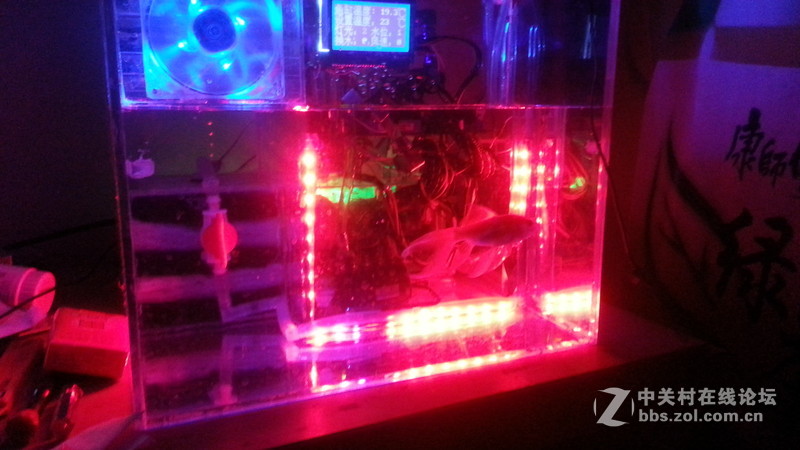

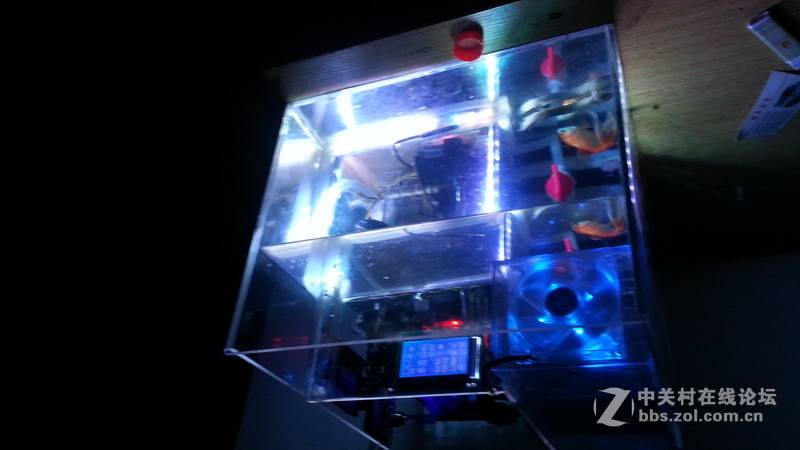

3，光污染

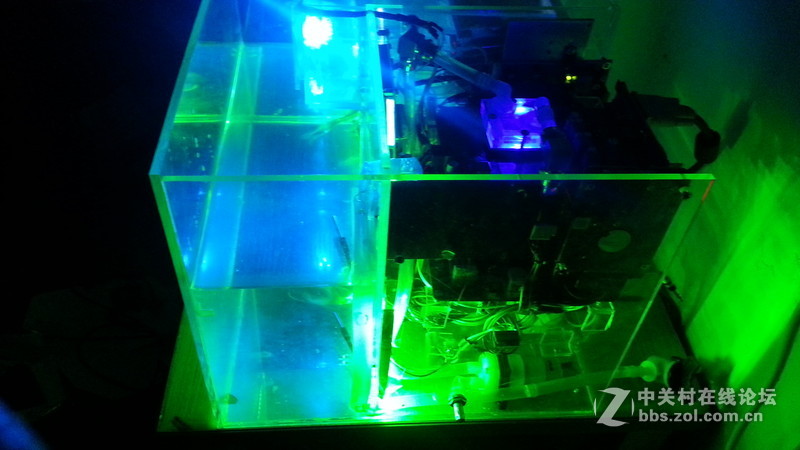

8种灯光组合

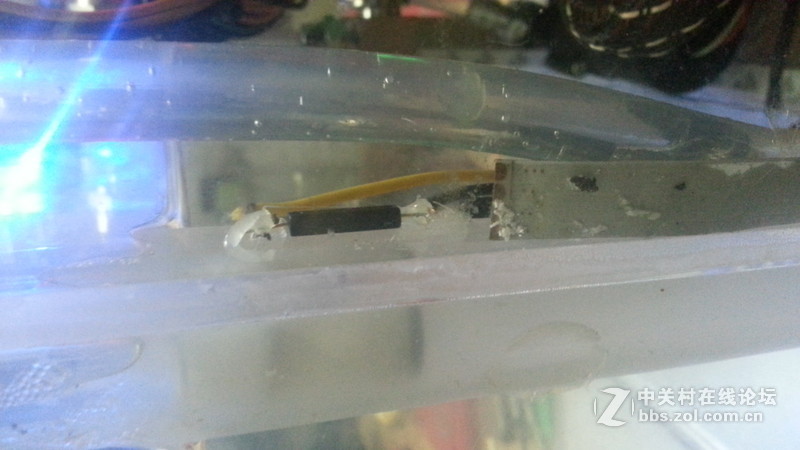

4，水位检测与补水（黑色长条的是水位传感器）

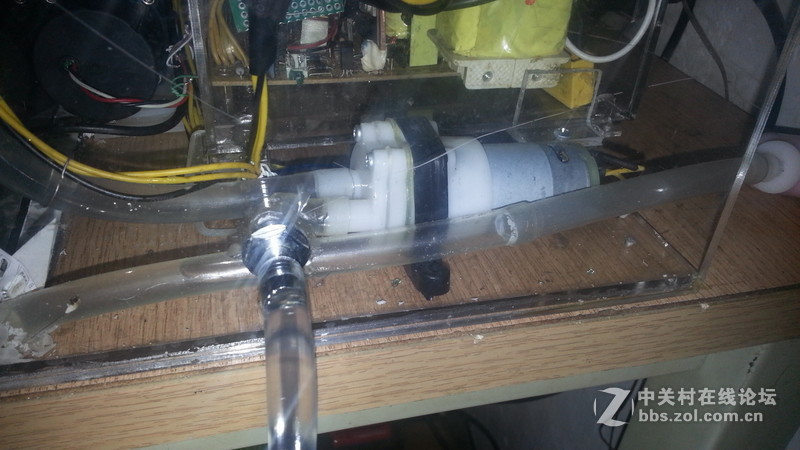

补水水泵

作用：由于水位会随开机时间的延长，水位相应的降低，这时就需要检测水位来补充水分。

5,压力平衡

前面提到过由于过滤器的增加会导致压力不平衡的问题，其实说白一点就是循环水泵抽空想象，比如刚开始向鱼缸注水的时候，当水位达到相应位置时，此时过滤器里面是只有少量水进去的，因为里面会有一个气压在，如果此时开机就会出现抽空想象，所以要把里面的气压变小，才能把过滤器充满水不会出现抽空想象。还有一个情况就是，当电脑开机一段时间后，由于过滤器里面的过滤材料的阻隔，在循环水泵的吸允下，过滤器水位会越来越低，也会导致抽空想象（这个抽空想象时间很长大概需要十几个小时）。所以在前面两个情况下要给过滤器“通气”使压力降低，使过滤器里面水位变高，杜绝抽空想象。解决的办法是：在关机的情况下，使空气阀通电，然后单片机定时5分钟后关闭，此时水位已经达到高位，从而解决抽空想象。

6音响功放

控制板集成了功放功能，可以直接把音响接到电脑功放输出口上，还有一个功能就是延时开启功能，当电脑开机到进入系统后，中间会有20秒左右的时间（我的电脑是20秒开机， 其他的电脑不一定，可能会更长）在这20秒内由于电脑没有进入系统所以也没有音频输出，音响就会发出很大的噪音，为了克服这个问题，让单片机定时50秒，（设计到50秒是为了有时候打补丁或者其它原因产生的更长启动时间而做的折中）然后再开启功放，这样就可以解决这个问题。

7，换水

主要是用于清洁鱼缸和水冷系统之用，当使用时间长了以后，（视情况吧，大概一两个月）就要清洁一下了，此时要抽干鱼缸里面的水，也是通过循环水泵实现，当设置显示为1时，开启循环水泵，水位检测功能失效，所以就不会补水了，可以抽干鱼缸的水了。实现清洁功能。

8，极速和报警

极速模式: 当鱼缸温度升高到设置温度+2.5度时，这时风扇档位为5，风速最大，同时循环水泵也由9v供电变为12v供电,水流量达到最大，使水的热量尽快散发，使之温度降低。当水温达到32度时，蜂鸣器长鸣报警，此时应该关机查明原因。不过感觉目前使用情况看是不太可能发生的，3档风速都还没上过，所以还是比较可靠的。（根据度娘所说，金鱼温度不能一下子变化太大，所以设置在2.5度时进入极速模式，超过32度金鱼就有可能嗝屁了，所以设置在这个温度进入极速模式和报警）

9，控制板的调整控制

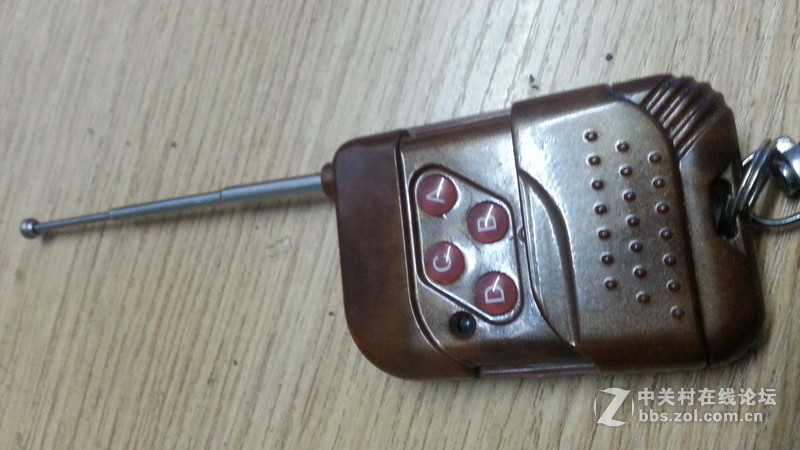

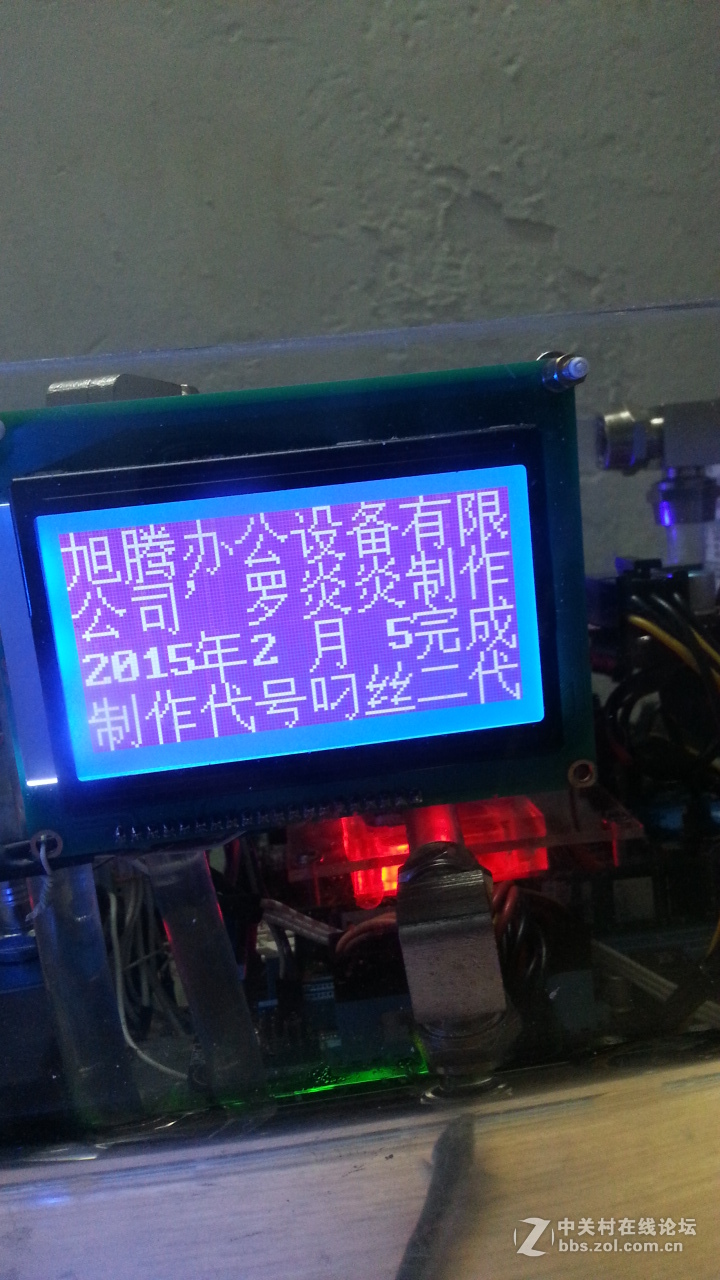

     本来想用红外控制的，但因考虑到调整参数不多，还有时序方面原因，故还是采用无线控制，A键选择调整，B键加调整，C键减调整，D键无线电脑开机。按一次A键，设置温度显示闪烁，按B或者C作相应调整设置温度，第二次调整灯光，第三次调整换水，第四次显示制作信息，5次退出。如此循环。

10，走进科学之——金鱼死亡之谜

咳咳，好像跑题了，原来金鱼有两条的，现在只剩一条了，不过这个功能就是为这个原因出现的，真相就是金鱼缺氧死亡 。因为在上一个作品中当电脑关机的时候循环水泵是停止工作的，白天开着电脑没事，到了晚上关机以后到第二天开机这段时间是没有水流流动的，容易产生缺氧想象，如果到了天气热的时候情况就更糟糕了，所以得想个办法，但也不能一直开着循环水泵，会快速缩短水泵寿命。所以最后想到一个折中的办法，就是以一个小时为周期，利用单片机定时，关闭50分钟，开启10分钟，如此循环，直到电脑开机为止。这样做既保护了循环水泵也保证了鱼缸的含氧量，使金鱼免受缺氧死亡的危险。

电脑配置

 CPU : I3 3240

主板：华硕h77迷你版（17*17cm）

内存：金士顿1600 8G

固态硬盘：金士顿60G, 机械硬盘：西数320G笔记本硬盘

显卡：迪兰恒进hd5670，（性能还是有点渣，可惜了我的2K显示屏了，因为玩游戏都不敢全开，不爽啊）

显示器：2K显示器

缺点，消耗水份，维护繁琐。
