一、前言

由于之前拍视频存了不少素材，近期我的NAS（群晖DS418 PLAY）有爆满的趋势，尤其是第一组盘（2T组RAID0），只剩下300多G了。

于是乎，便萌生了升级NAS硬盘的想法，不过后来一想，倒腾数据太麻烦，还不如原NAS保持现状，然后再新装一台NAS，将新盘放到新NAS里。

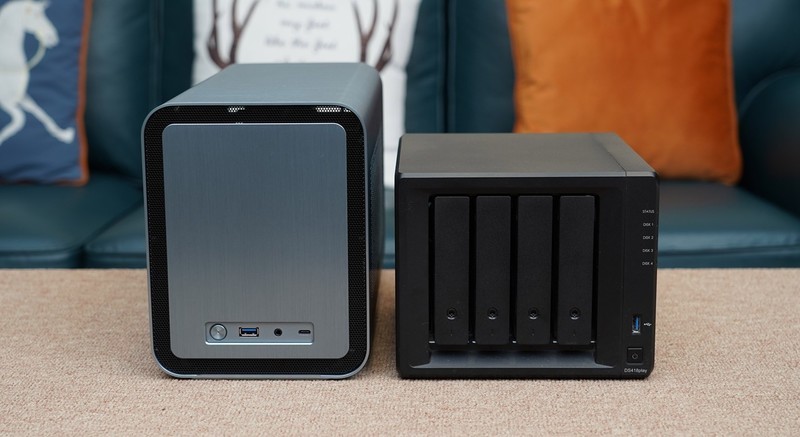

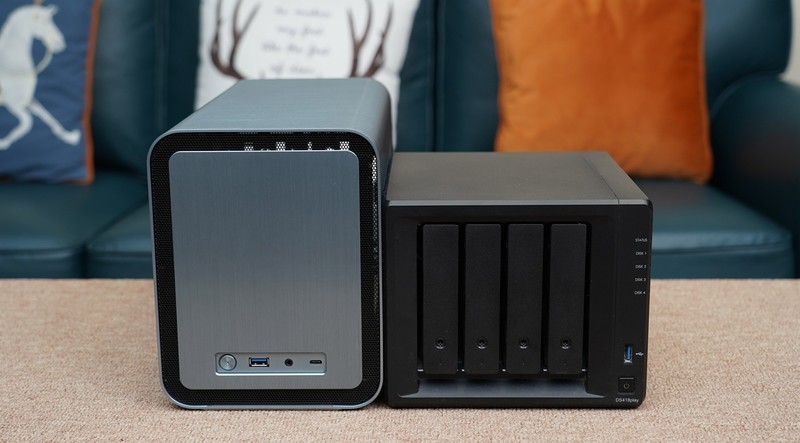

经过一番折腾后，新NAS组建成功，下图为新旧NAS合照。

二、折腾思路及配件介绍

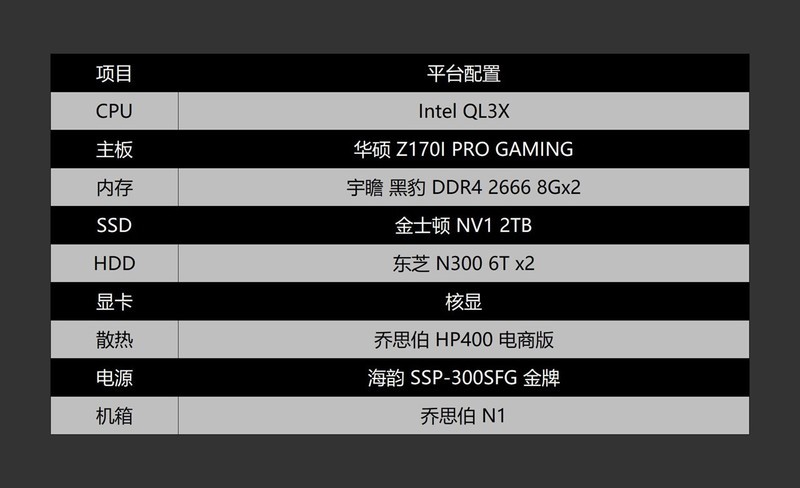

新NAS硬件配置如下，这次为什么要组建这么一台NAS，原因有三：

一是数据迁移太麻烦，而旧NAS后续升级潜力较小（不支持万兆，不支持M.2 SSD），划不来折腾了，索性不如重新开坑折腾。

二是目前支持万兆网络和M.2 SSD的成品NAS价格还是比较昂贵的，所以不如自己DIY。

三是新+旧搭配的形式，完美解决了外网访问问题，旧NAS可以存放一些需要外网访问的数据，新NAS则纯局域网环境下使用。所以当大家盯着群晖的高端NAS觉得买不起时，不妨换个思路，买一台低端白群，然后再装一台高端黑群，这样一来，问题完美解决，而且两台NAS加起来还没一台高端群晖贵。

另外，下图配置单并不是完全形态，这里还差一张万兆网卡，因为本人的万兆路由器没有到位，所以网卡也不先急着上万兆。

配件全家福，因为配件有新有旧，所以有些配件没有盒子。

对于NAS来说，重头戏自然是HDD了，这里选择了全新的东芝 N300 6T x2。这里也许会有人问，就这还敢自称垃圾佬，现在二手硬盘那么便宜，你为什么不买呢？

话说现在受国家政策影响，CHIA价格低迷，市面上流出不少矿盘，所以为了避雷，我还是买新盘吧。

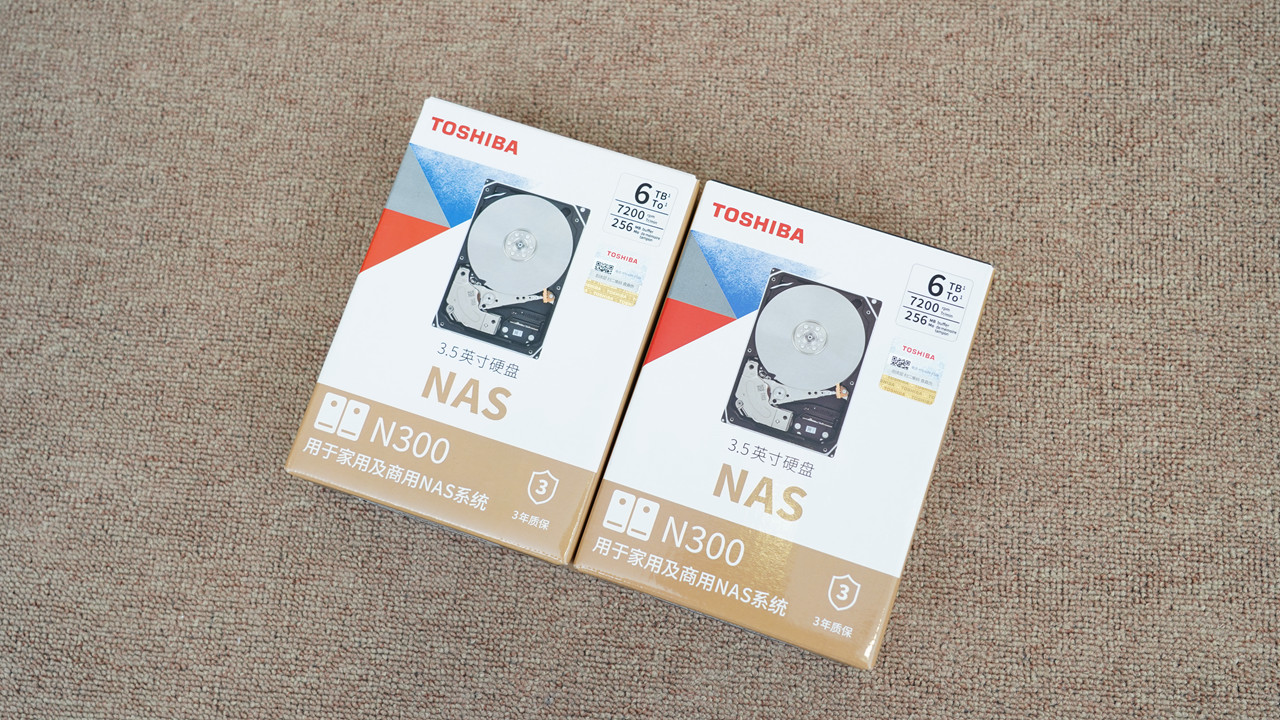

产品外包装一览。

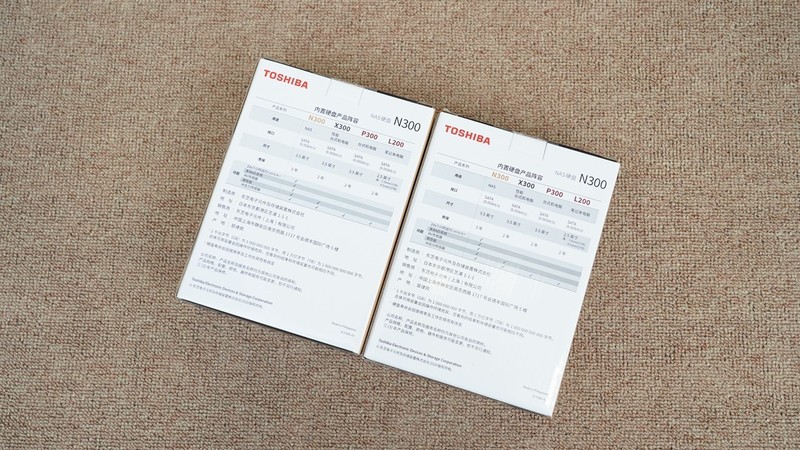

背面是产品的一些参数指标，可以看出，N300系列的盘质保为三年，比其他系列多了一年。

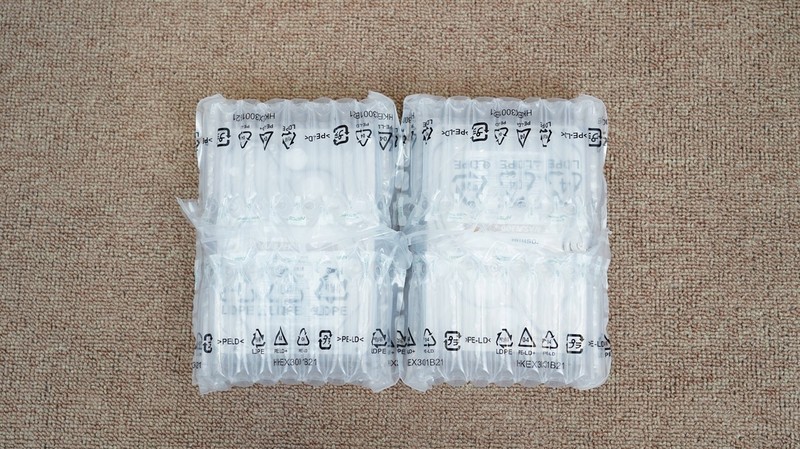

内部采用充气袋包裹，保护性很好。

内部附件较为简单，提供了一份快速安装指南。

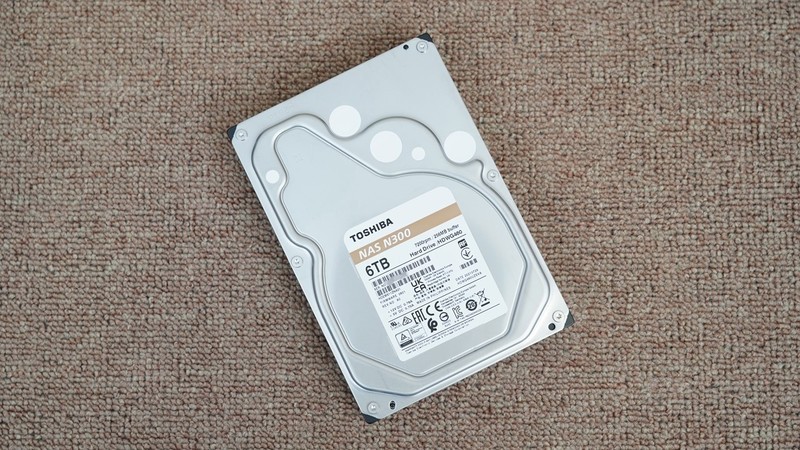

盘体为3.5英寸规格，总容量6TB，缓存256MB，该盘采用了东芝稳定盘片技术和强大的数据保护技术，可靠性非常不错。

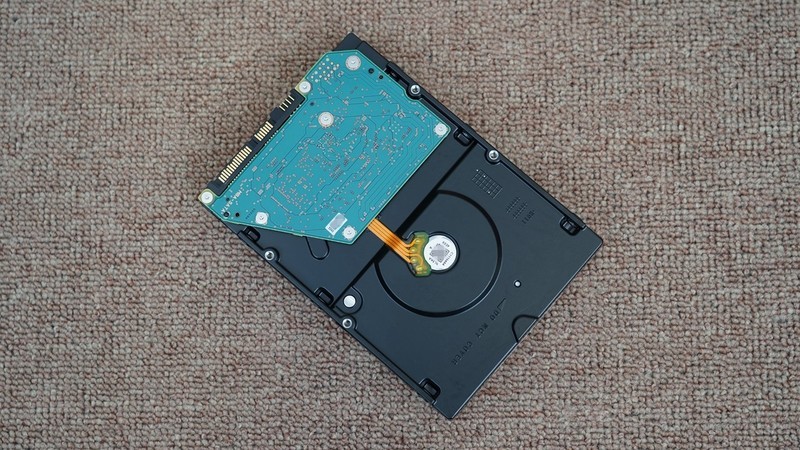

背面PCB采用反转式设计，可以避免PCB上的元器件因碰撞导致损坏。

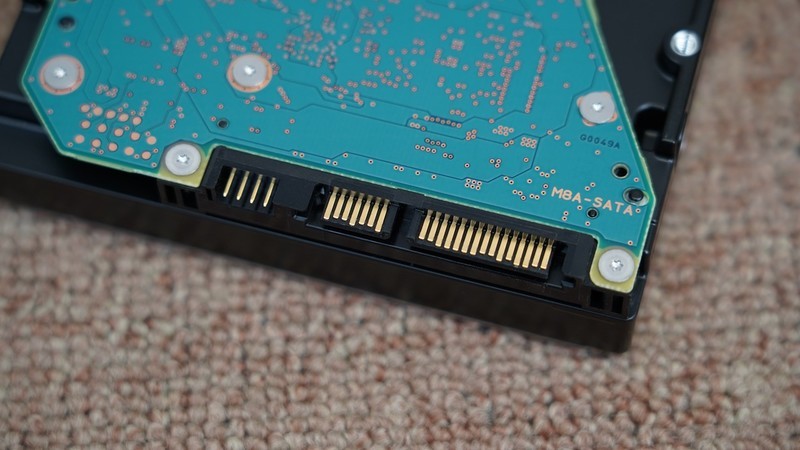

接口特写，硬盘采用SATA接口。

CPU，大名鼎鼎的QL3X，捡垃圾来的，去年我也发过折腾它的文章，折腾完就闲置了，后来发现用来组NAS挺好，这次正好用上了。

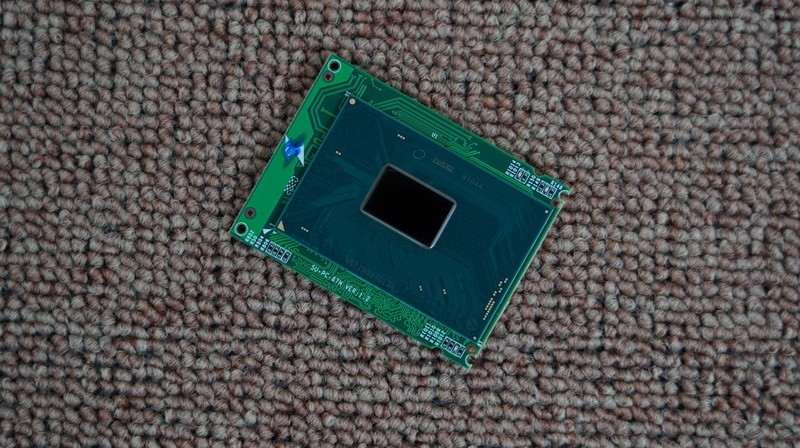

笔记本CPU+转接座，变成了台式机能用的CPU，这样的华强北就问你服不服？

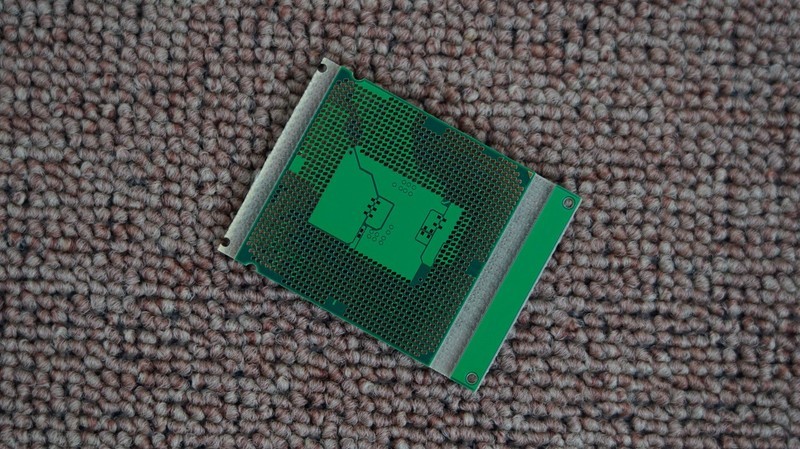

背面采用LGA 1151接口，当然触点的做工看起来没正版CPU好，不过对于垃圾佬来说，能用就行。

对折腾过程感兴趣的，可以看看我去年的文章，传送门点此。

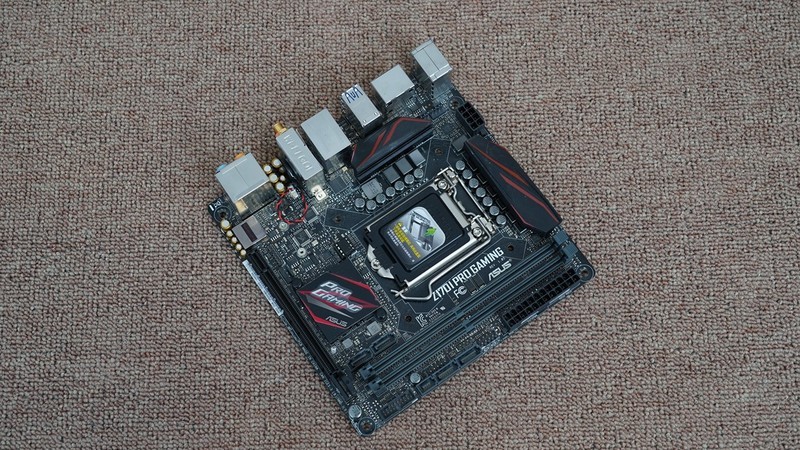

主板，华硕 Z170I PRO GAMING，2015年购于易迅，没想到后来易迅都倒闭了，我这张主板还在。对于垃圾佬来说，Z170真的是一张很有玩头的主板，就拿我这张主板来说，被我魔改的不仅可以支持6系、7系、8系、9系酷睿系列，也可以支持6系、7系、8系、9系的志强系列，当然，像QL3X这种不走寻常路的U也是可以支持的。

本来买U时店老板也给了个BIOS，但他那个核显不亮，索性自己改了一个，有需要BIOS的老铁可以跟帖索要。

虽然是Z170，但这张主板的做工和配置放到现在依然不算过时。

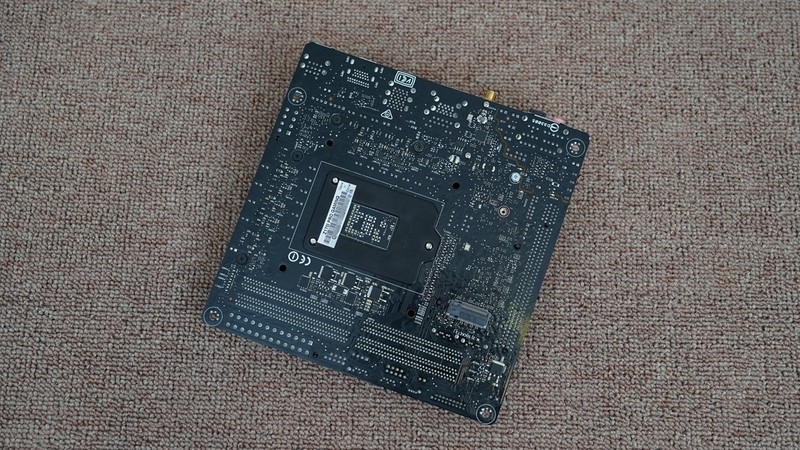

背面还有个M.2接口，当然，只支持到3.0，不支持4.0，但放到NAS上也足够用了。

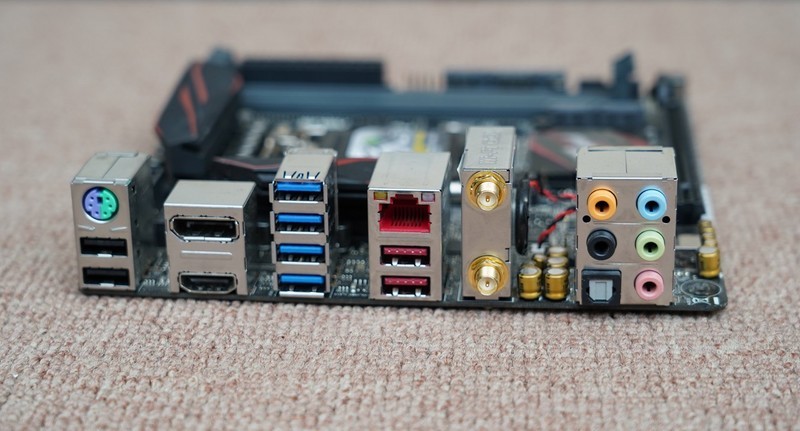

视频接口很全，USB接口也很多，而且还有WiFi网卡，比起现在的主流主板唯一少了的就是TYPE C接口。

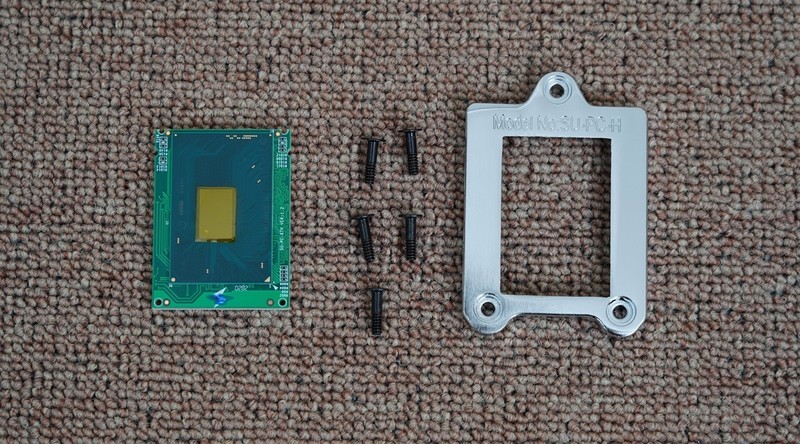

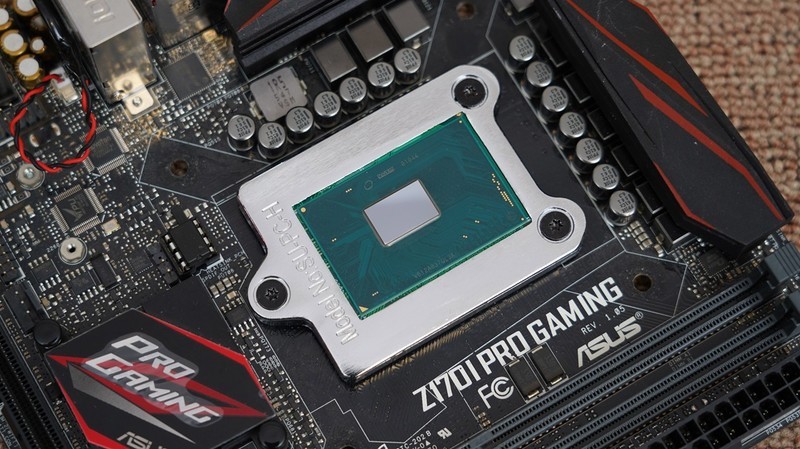

由于CPU的情况比较特殊，所以安装时需要拆掉主板的原装底座。

内存方面，由于NAS对内存频率并不敏感，且QL3X对高频内存的兼容性并不好，所以就入手了便宜大碗的宇瞻 黑豹DDR4 2666 8Gx2。

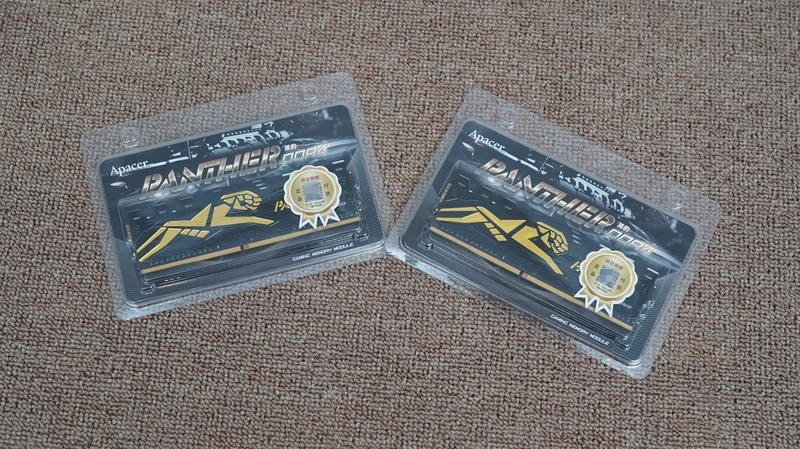

由于主打性价比，所以内存的外包装比较简单朴素。

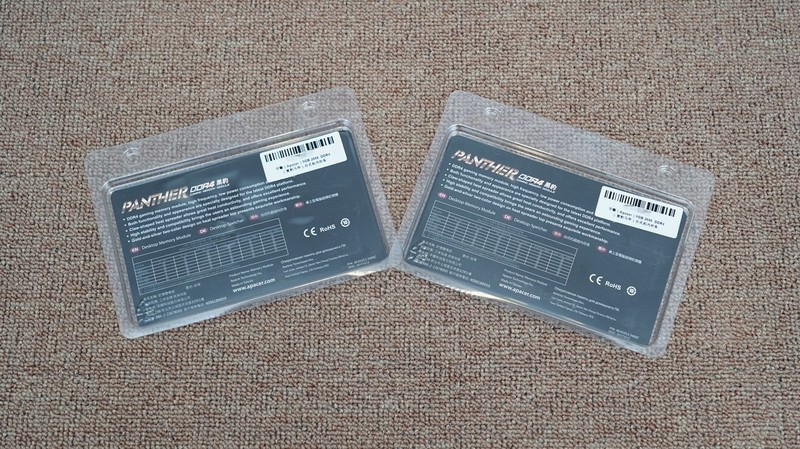

背面一览。

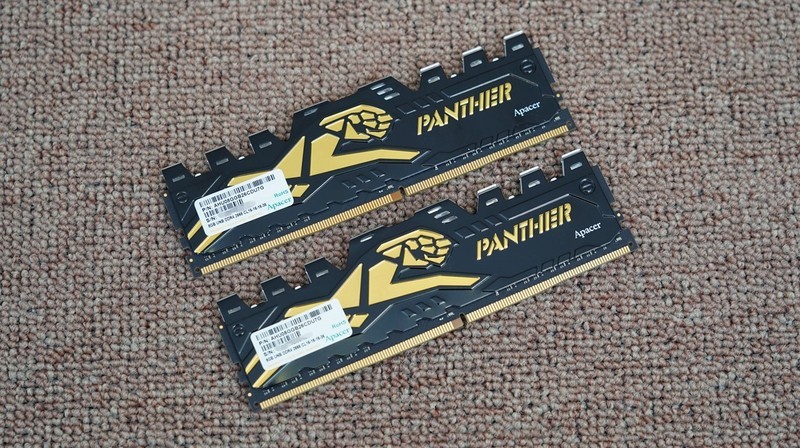

内存虽然定位低端，但做工还是不错的。

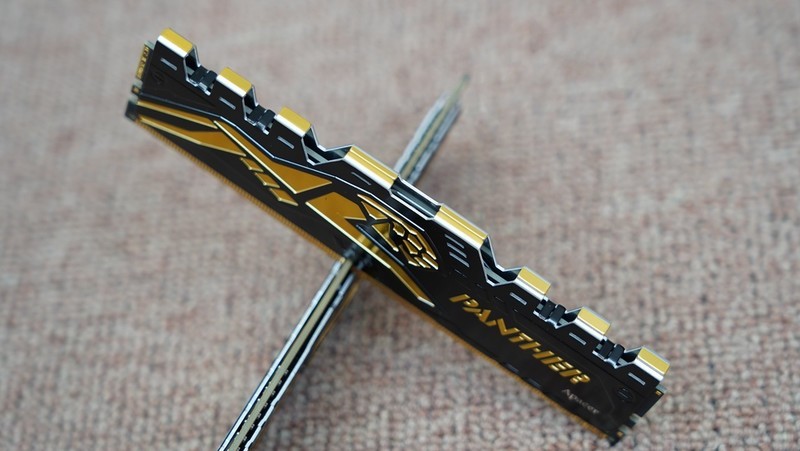

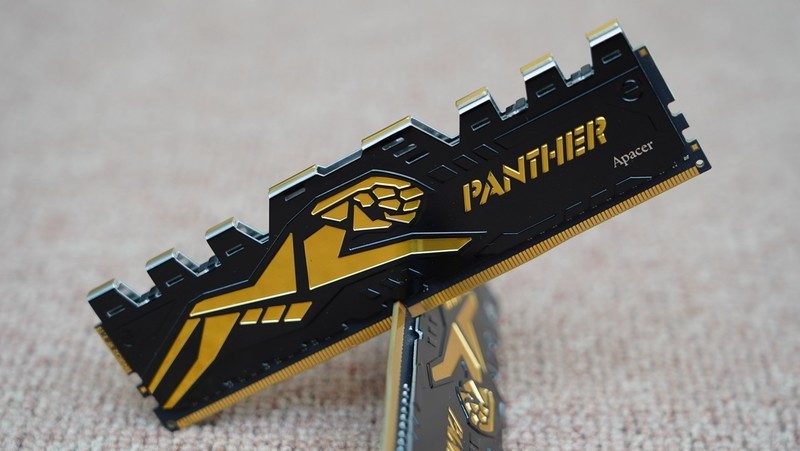

正面特写，黑金相间的马甲，能够兼顾颜值和散热效果。

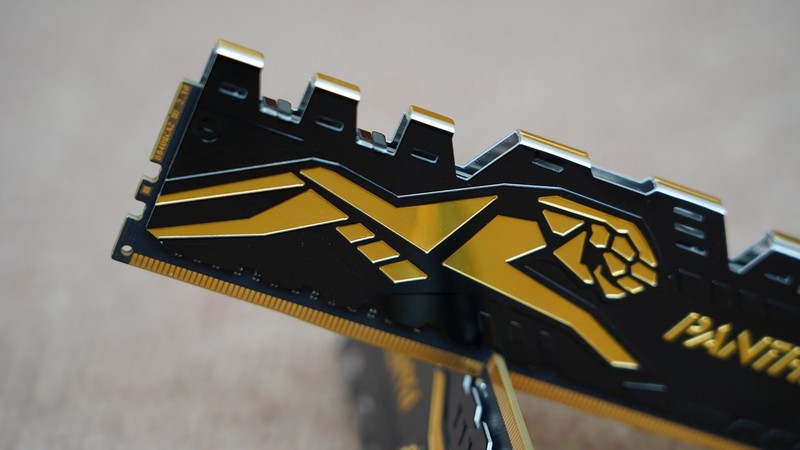

黑豹图案，看起来动感十足。

顶部一览。

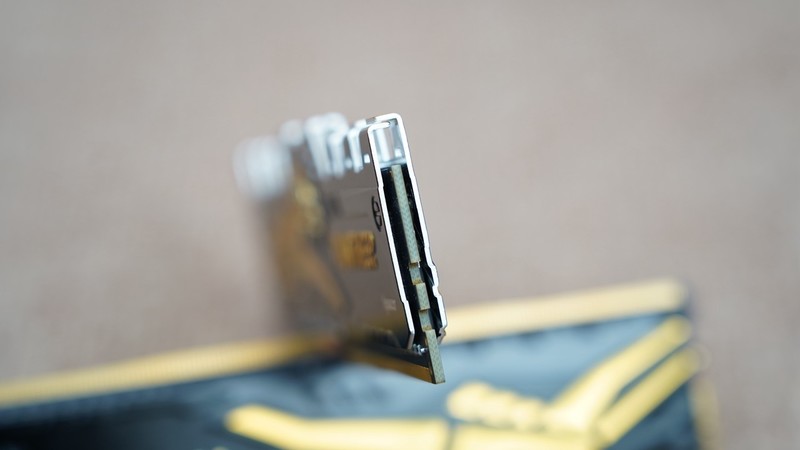

端部特写。

对于SSD，其实并非NAS的标配配件，但如果你想体验更快的速度和更低的延迟，还是配个SSD吧，不管是单独当一块磁盘用，还是把它作为HDD的缓存，都能够大大提升NAS的使用体验。

由于主板不支持4.0的盘，所以选用了一块3.0的盘——金士顿NV1 2TB。

SSD采用硬卡纸外包装，比较简约朴素，而且防伪性不错。

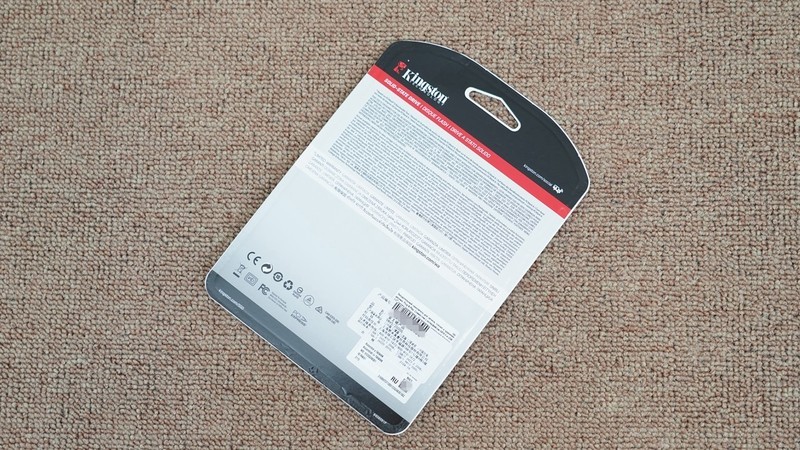

背面一览。

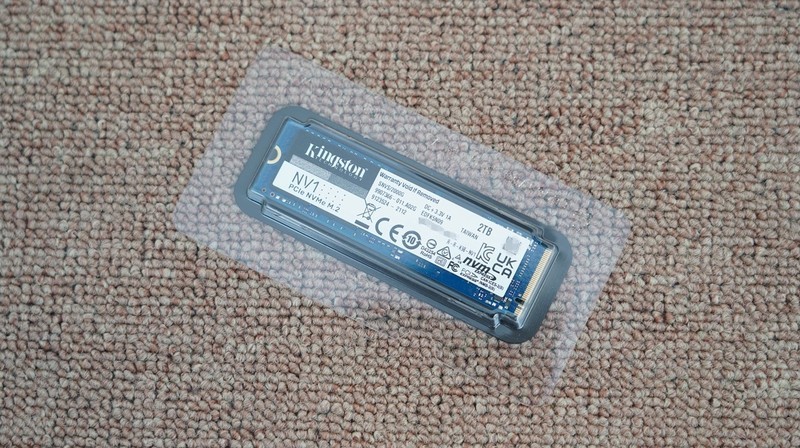

拆开后，可以看到一个小塑料盒子。

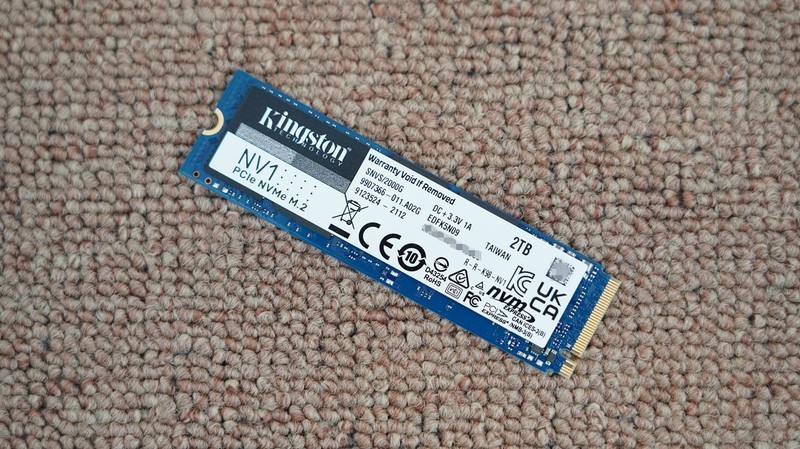

SSD采用群联PS50132-E13主控+自家3D QLC颗粒打造而成。对于QLC，大家也没必要一味地谈虎色变，其实对于读取较多的应用（如游戏）来说，QLC的耐久度是完全没有问题的，当然，对于写入较多的应用，建议大家选TLC甚至MLC。

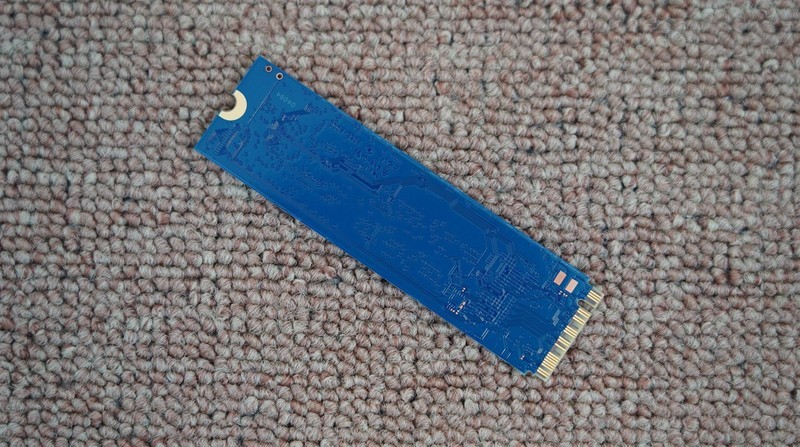

SSD采用了单面设计，故而背面没有元件。

电源是一个机友送我的，海韵 SSP-300SFG 金牌SFX电源，不知道他从哪个旮旯里顺来的，寄给我之后，还吃灰了一段时间，这下终于派上用场了。

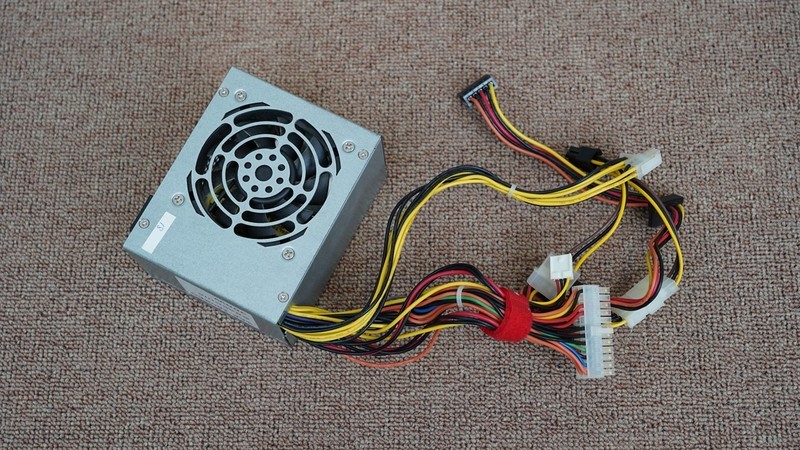

电源的外观十分朴素，没有镀镍，也没有定制线，不过对我来说，这些都不重要，毕竟是白P来的。

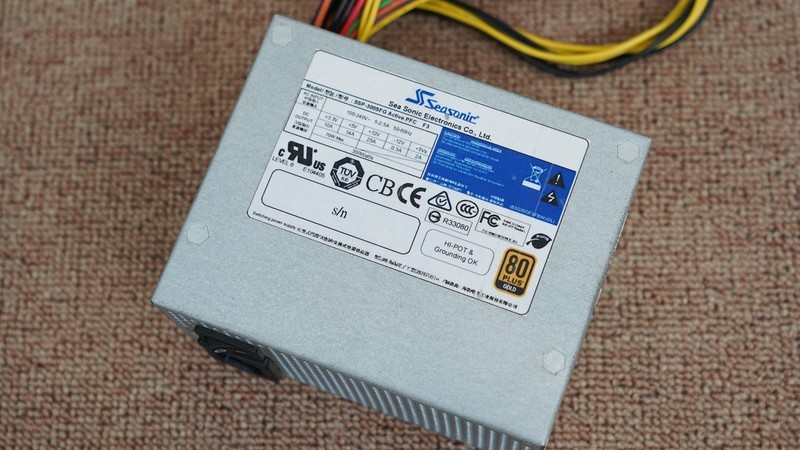

铭牌表，80金牌认证，额定300W，其实要实现低瓦数的金牌要比高瓦数的难度大，不过这种低功率高效率电源倒是非常适合用到NAS上。

散热器，受机箱影响，只能上70mm以内的下压式散热器，考虑到QL3X发热量并不大，找了个百元内的乔思伯 HP400 电商版配上。

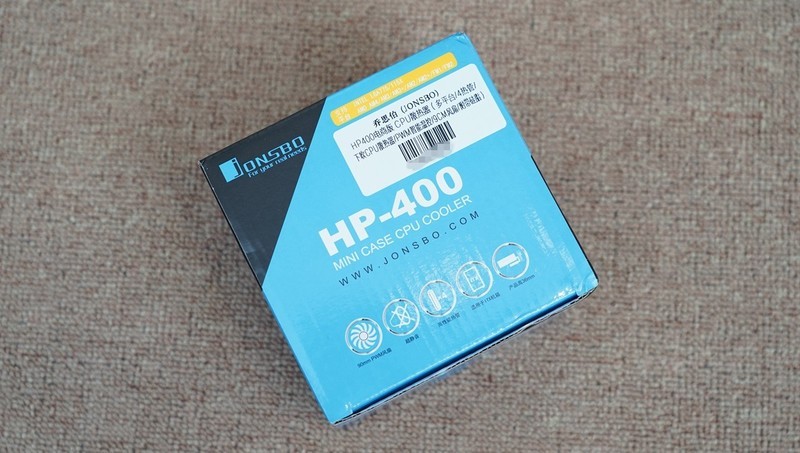

散热器采用蓝色风格的外包装，看上去比较清新淡雅。

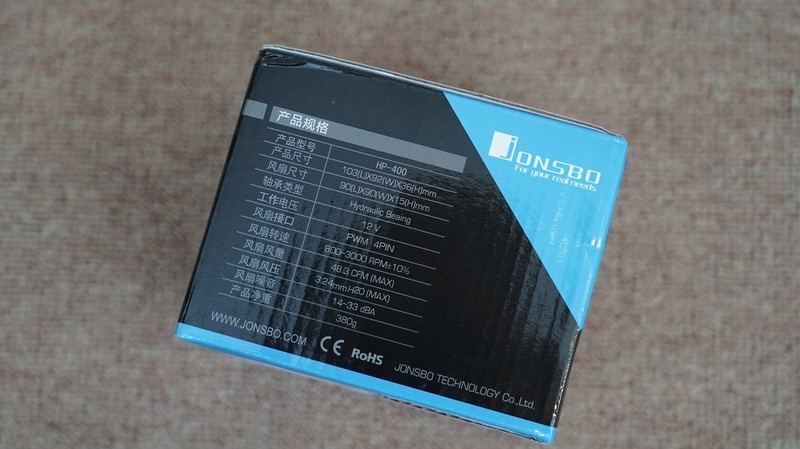

散热器的参数规格都在这张表里。

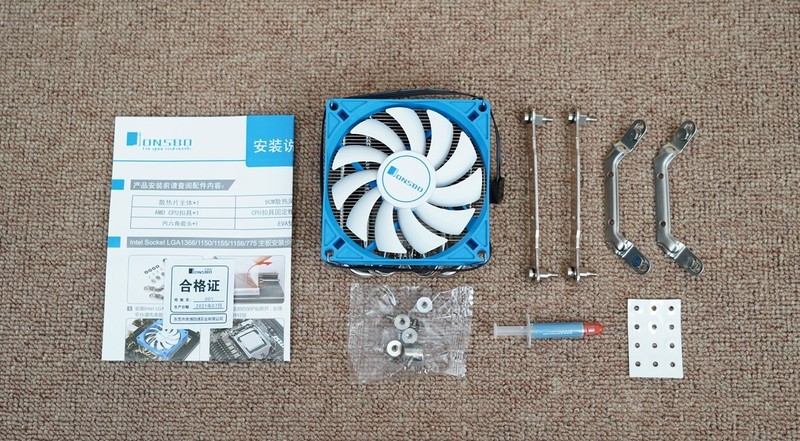

附件很丰富，扣具也支持I、A全平台。

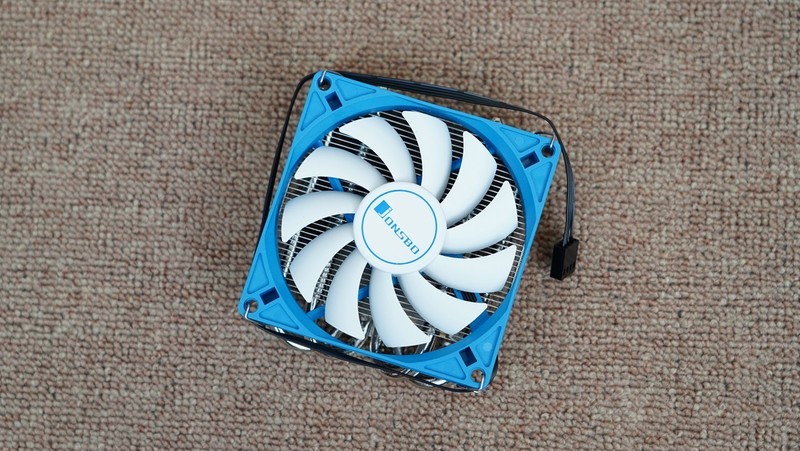

散热本体一览，该散热器采用下压式设计，标配一把9cm风扇。

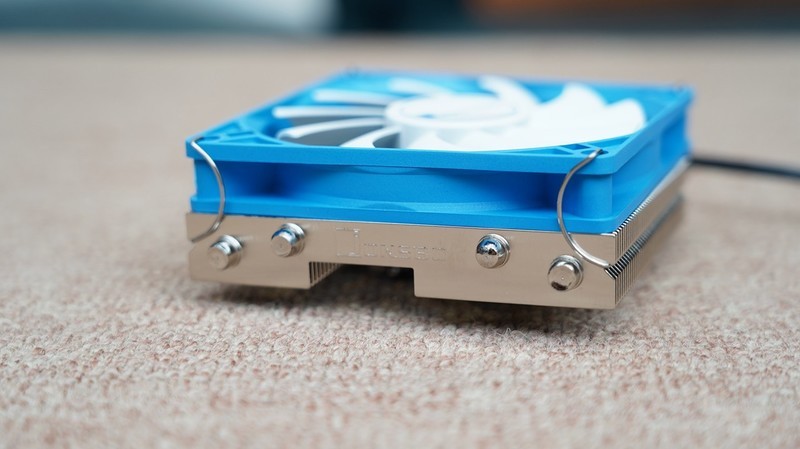

散热器采用4热管设计，热管和鳍片间采用穿fin设计，并且都镀了镍。另外，散热器的高度控制得非常好，只有36mm。

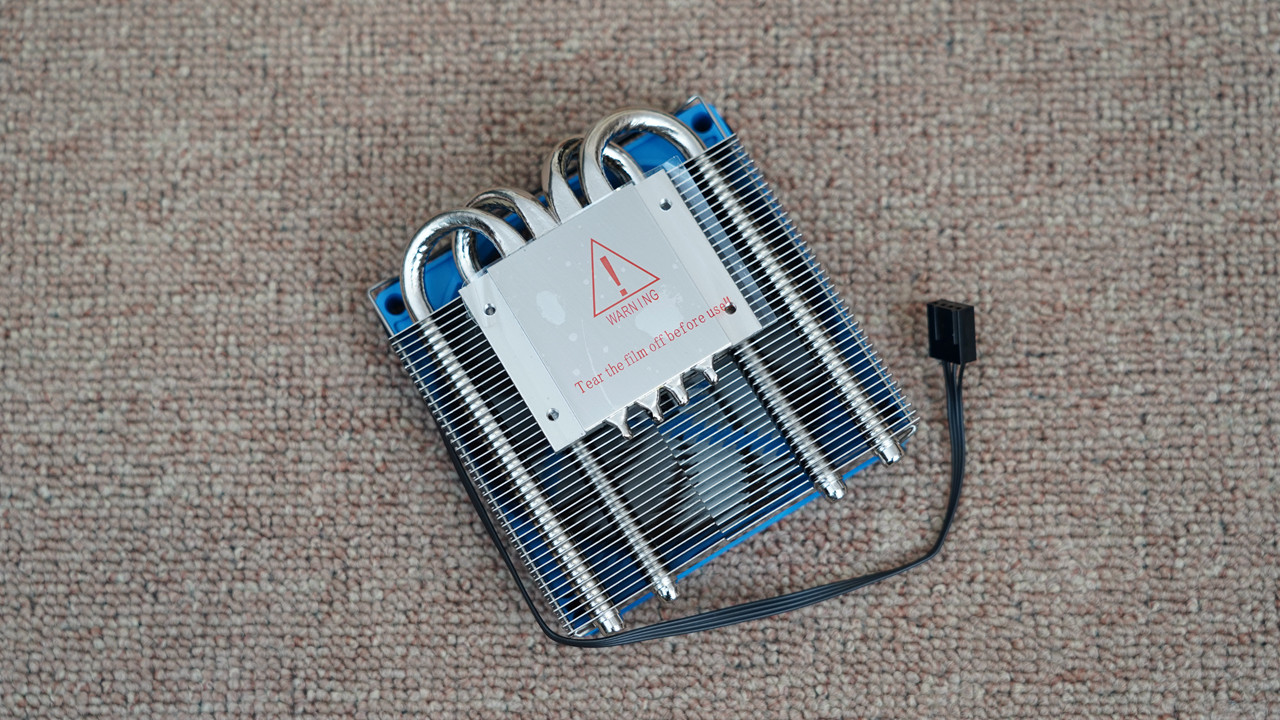

翻个面看看。

底座也进行了镀镍处理，有略微的镜面效果，热管和底座之间采用了焊接工艺。

拿掉风扇看看，散热器的整体做工还不错。

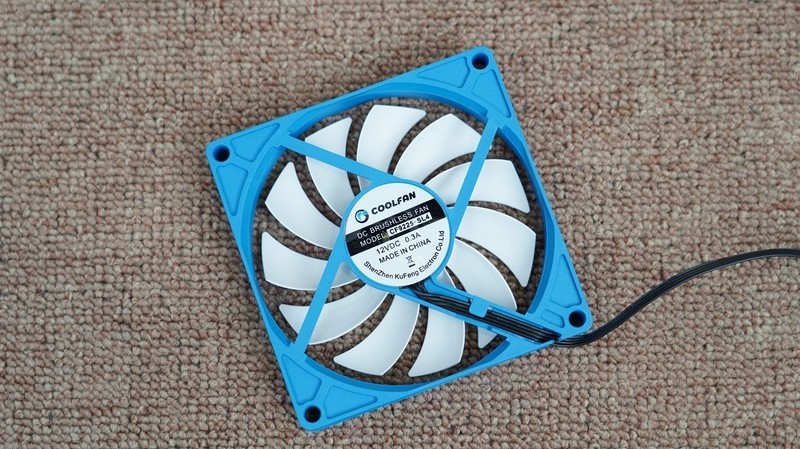

散热器标配一把9225规格的风扇，工作电压为12V，电流为0.3A。

最后是机箱的选择，对于DIY NAS来说，机箱决定了NAS的可玩性和折腾上限，本来考虑之前网上呼声很高的蜗牛星际，但这个机箱只支持FLEX电源，为了不让我的海韵300W SFX金牌电源继续吃灰，所以入手了乔思伯的N1机箱。

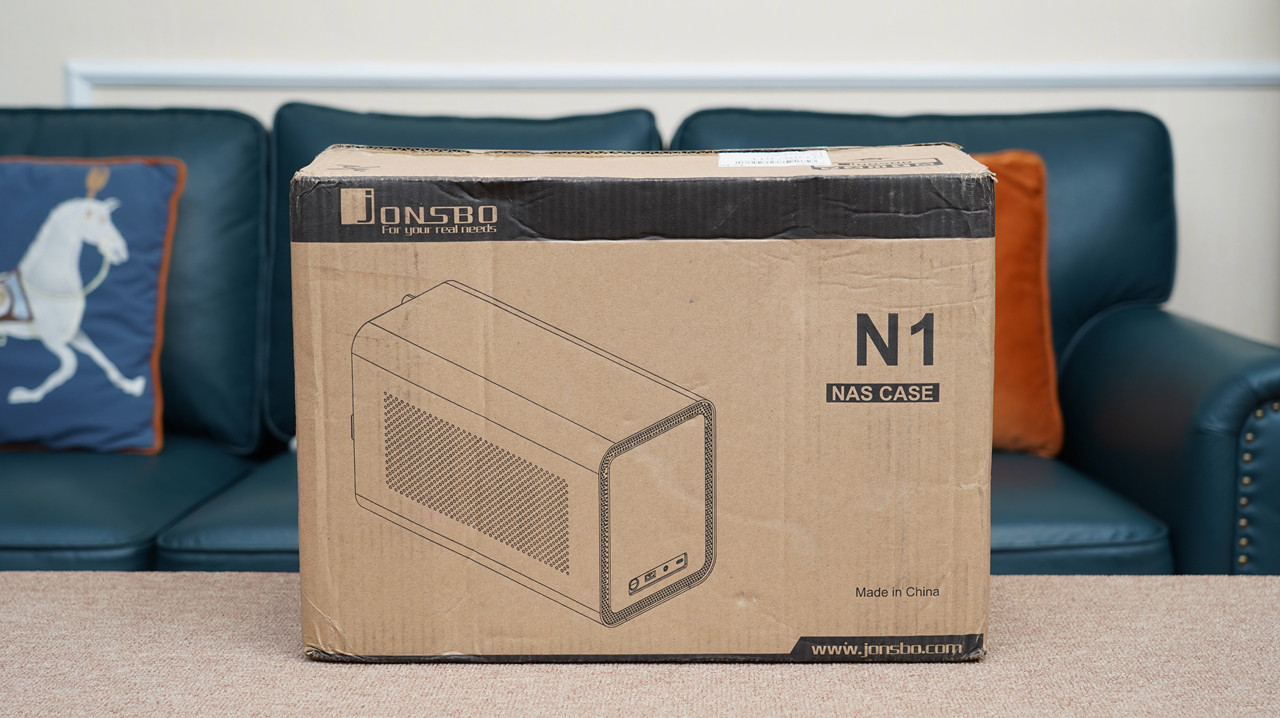

机箱采用牛皮纸盒包装，简约环保。

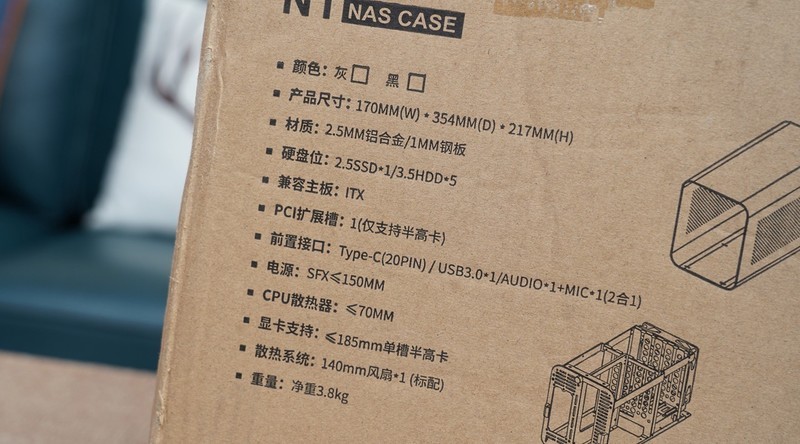

机箱的规格表一览，大家需要注意的是电源限长和CPU散热器限高。

另外，可以看出机箱对存储设备的支持也是比较强的，可以支持多达1块2.5英寸磁盘+5块3.5英寸磁盘。

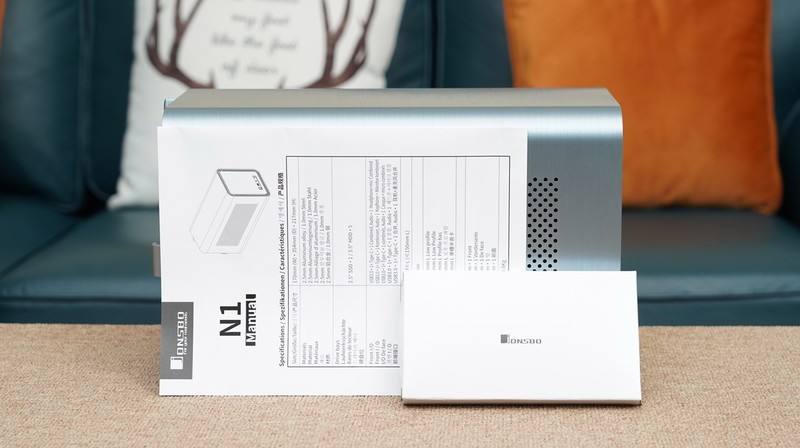

附件为说明书和配件盒。

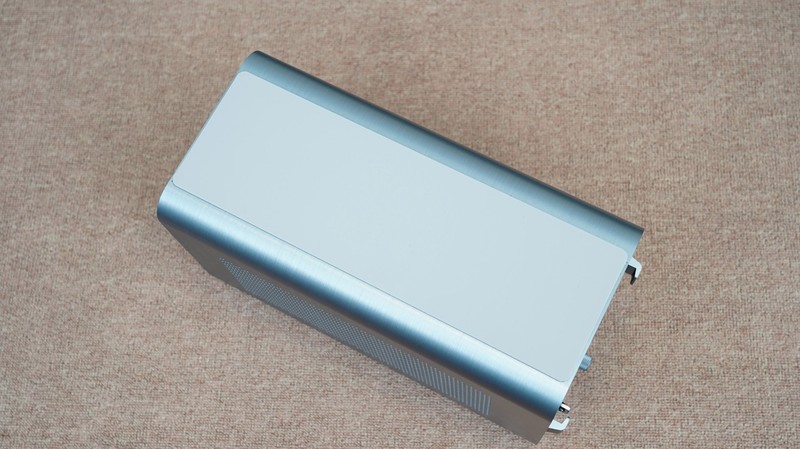

机箱采用全铝外壳设计，做工还是不错的。

造型方面，乍一看和V8有点像，但实际上N1比V8纤瘦多了。

机箱的体积控制也非常不错，正面截面积和群晖DS418 PLAY相当。

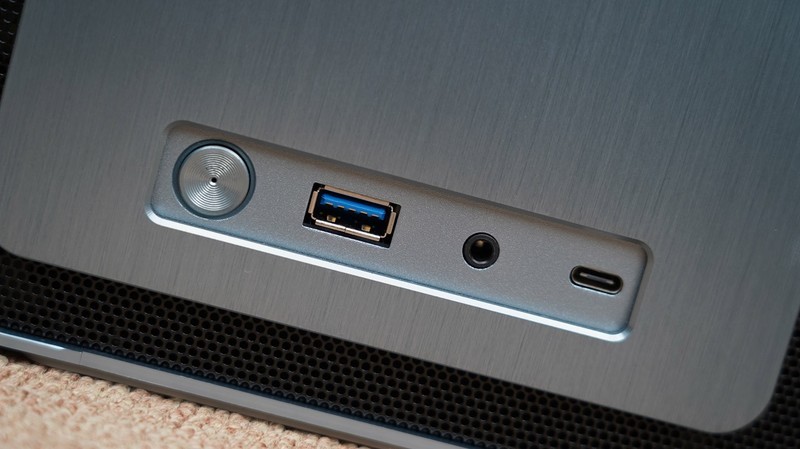

I/O接口也很给力，TYPE C也安排上了。

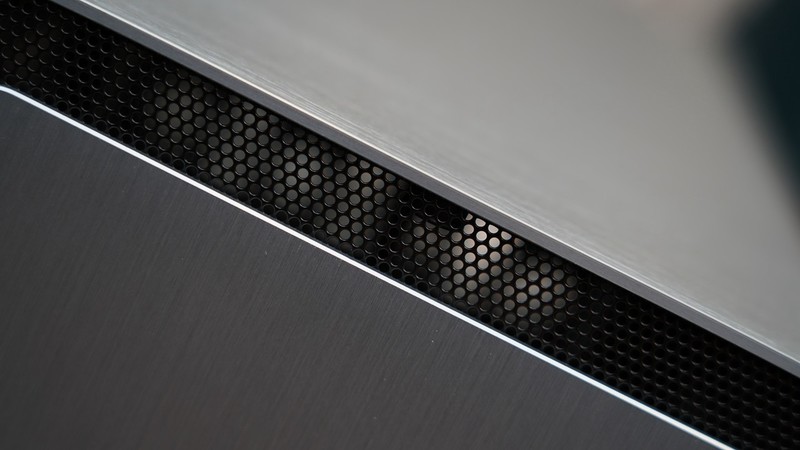

前面板还开了一圈透气孔，用于增强散热。

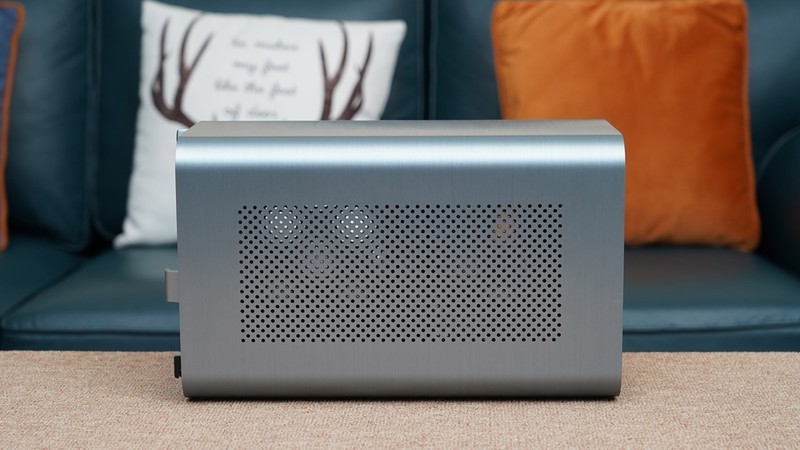

侧面，可以看出机箱的体型属于瘦长型，而且侧面板也开了不少散热孔。

底部有一块较大的防滑减震垫子。

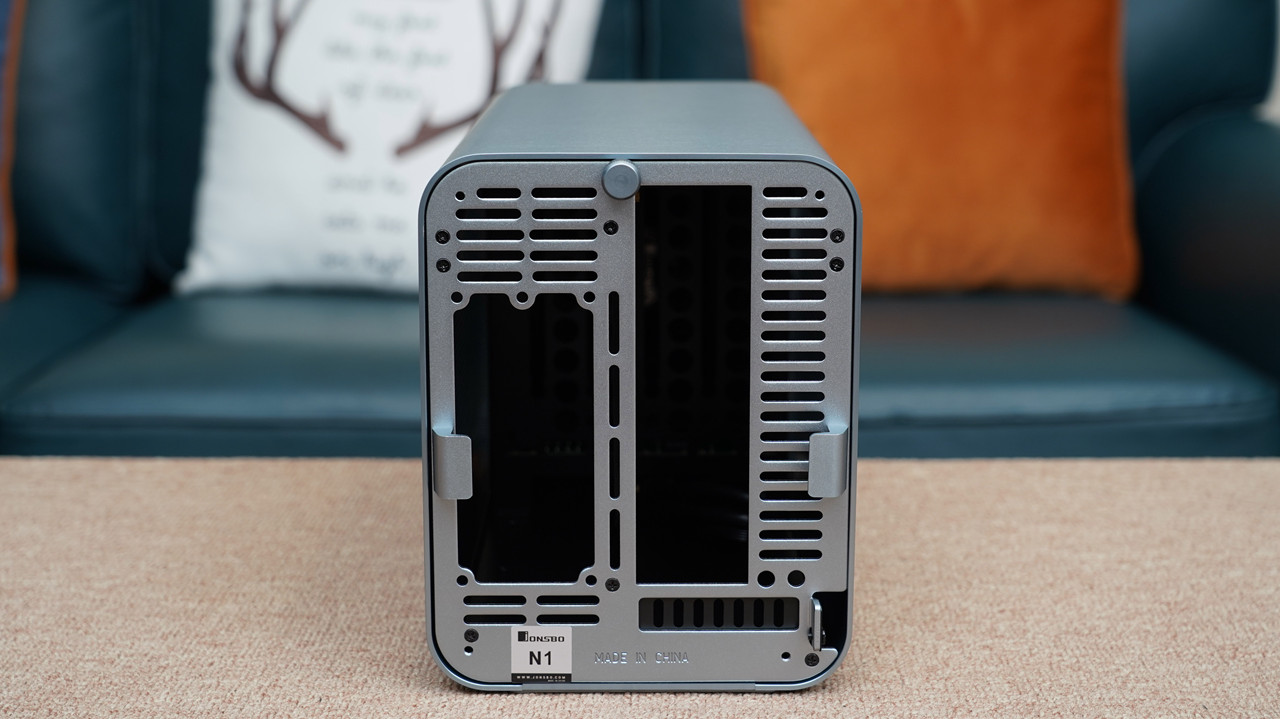

尾部一览，可以看出，左侧为电源位，右侧为主板位，且两者都采用竖置结构。

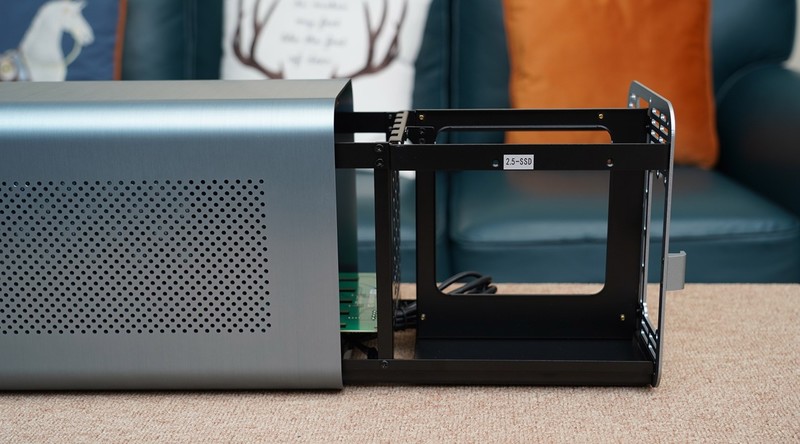

机箱内部采用抽屉式结构，装机时拧掉尾部的螺丝，便可抽出内部组件。

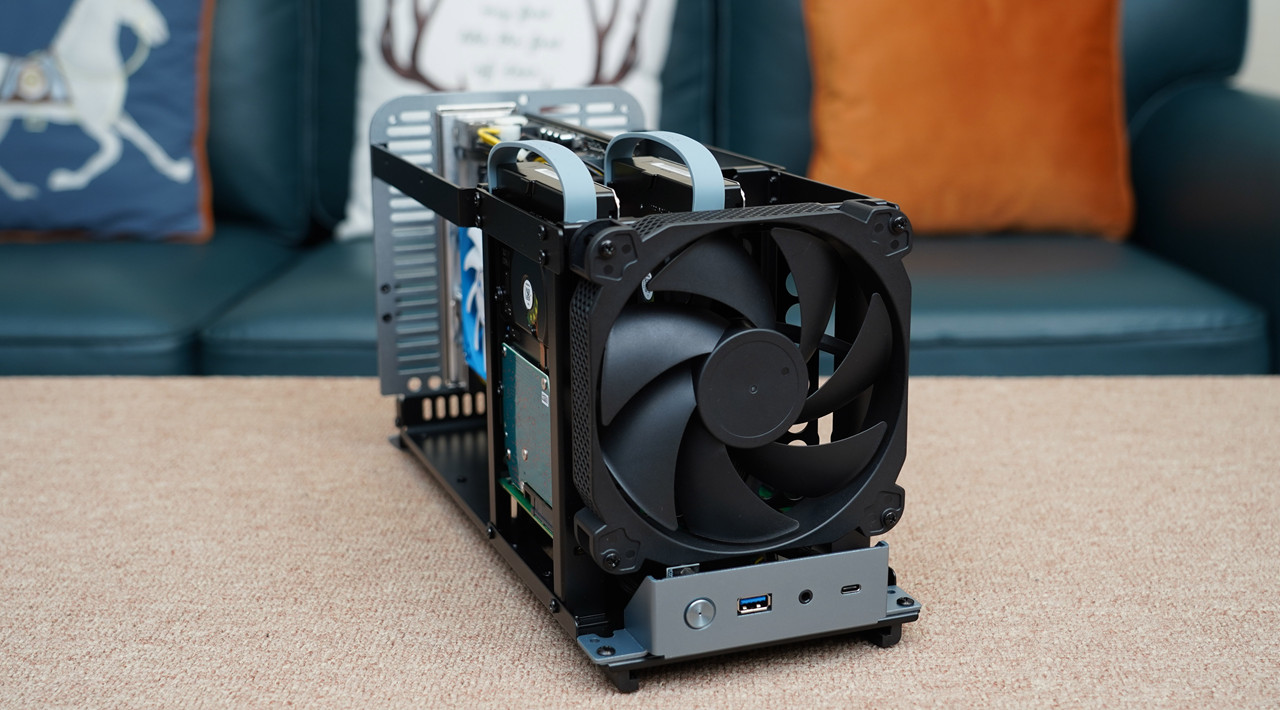

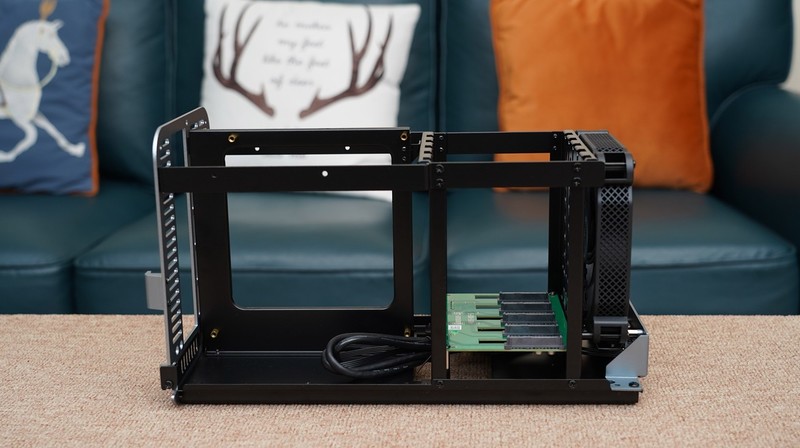

内部组件一览。

换个角度看看。

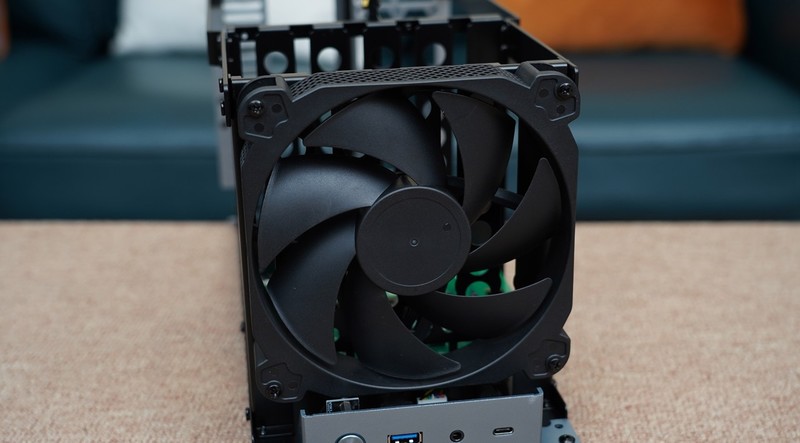

前部预置了一枚14cm的大风扇。

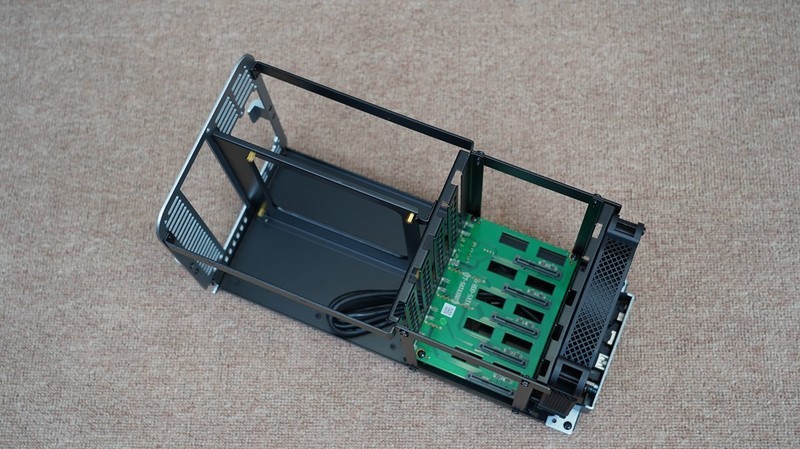

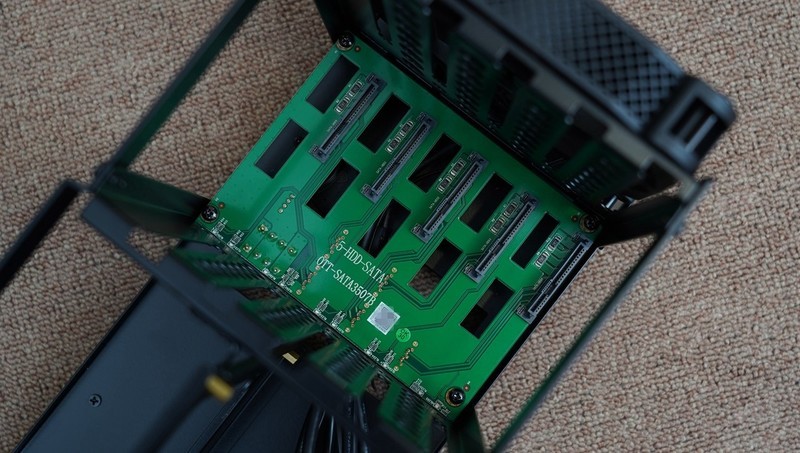

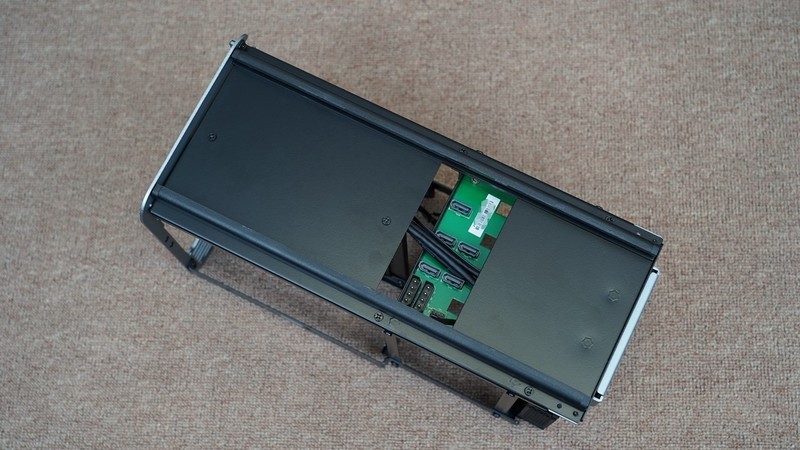

机箱标配服务器级别的背板，支持热插拔，最多可安装5块3.5英寸硬盘。

换个角度，5块盘的电源和数据线接口都在这一面。

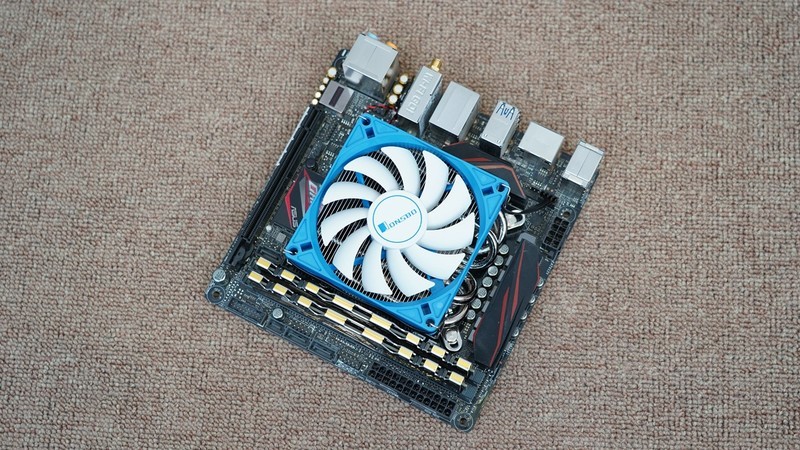

开始安装，先把散热器装到主板上，由于这个散热器太低，所以只有这一种方向才能装上，其他方向会当到主板散热片。

这么装也不是不行，但存在两个小问题，一是散热器挡住了一个SATA接口，好在我这次只装了2个硬盘，所以SATA口暂时够用；二是装好后，机箱正常放置时，散热器的热管端部朝下，在重力的作用下，散热器的效能会略有损失，当然，对于NAS来说，CPU基本长期处于轻载状态，所以这点效能损失影响也不大。

然后将主板装入机箱。

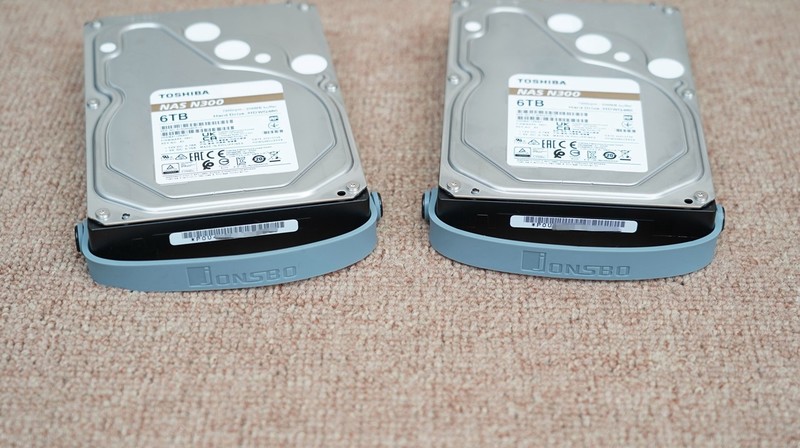

接着装硬盘，将机箱附件中的硬盘提手固定在硬盘上。

插入硬盘架。

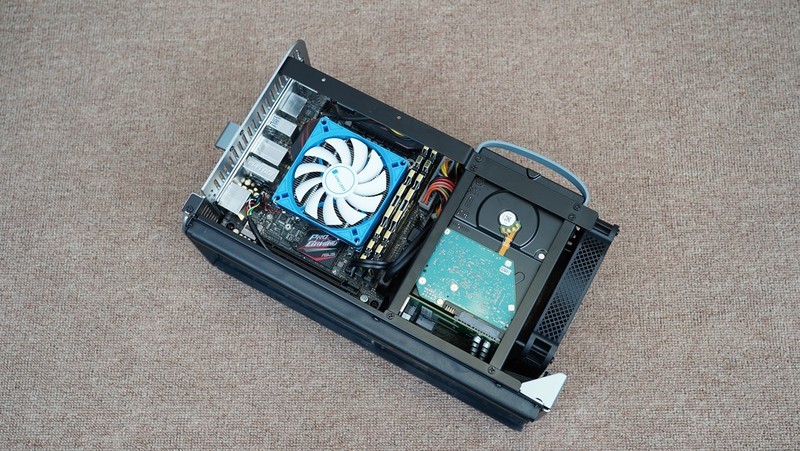

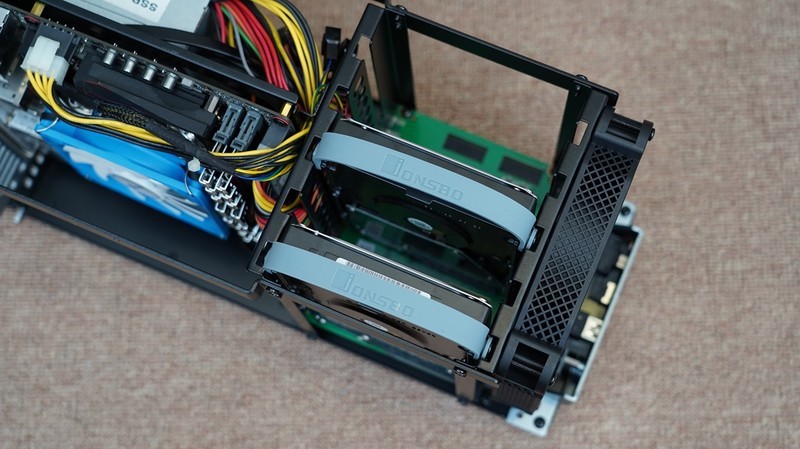

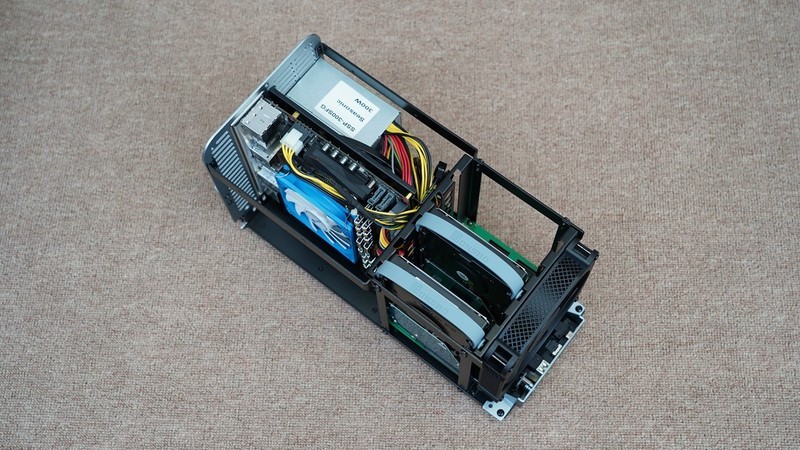

整体效果看看。

换个角度。

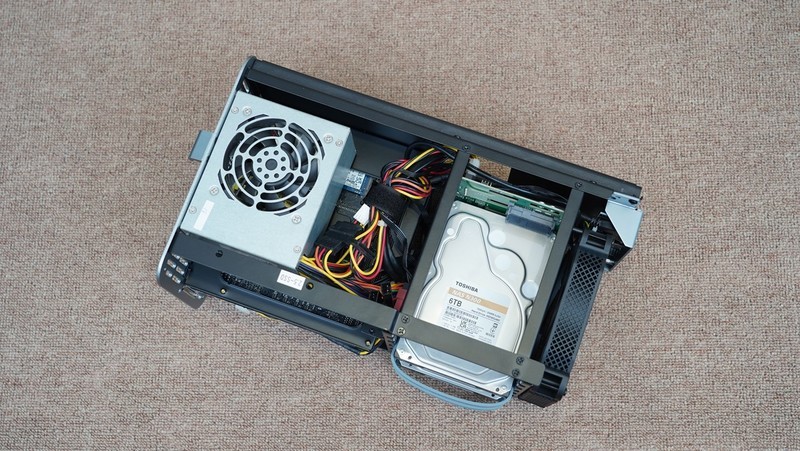

再换到电源侧看看。

基本差不多了，准备装入“抽屉”。

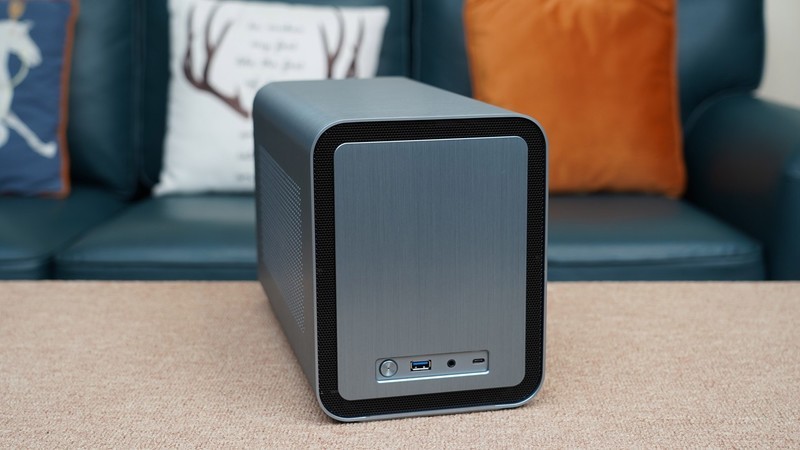

装好，完工。

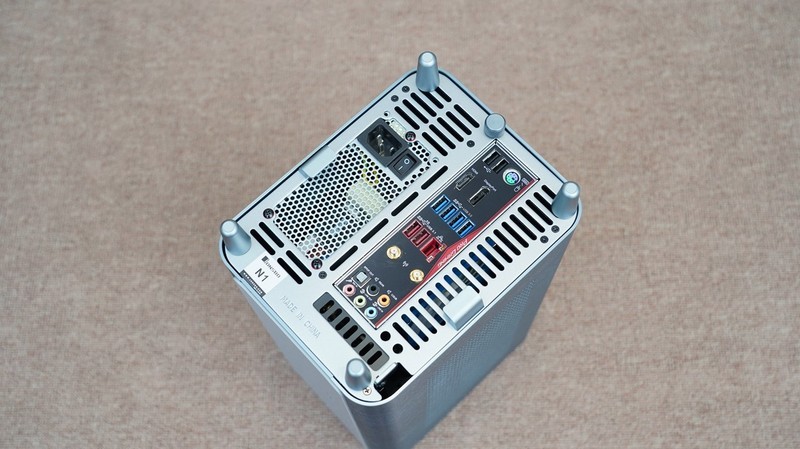

尾部特写一张。

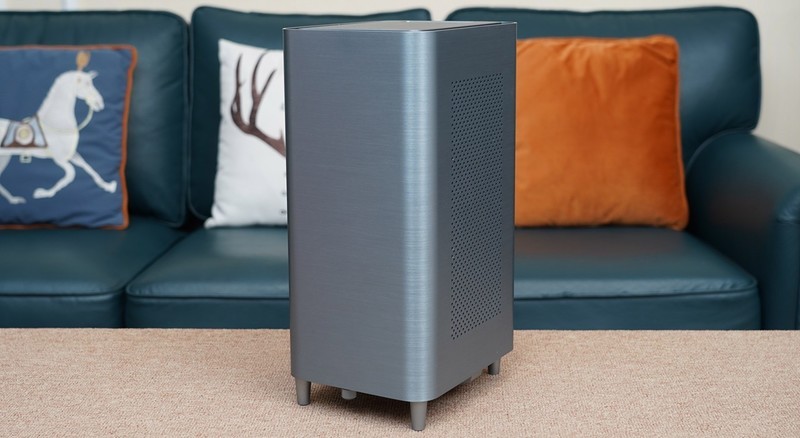

该机箱还支持竖置，先将四颗脚垫拧上。

效果是酱紫的。

三、折腾初体验

这次折腾，最终目的自然是黑群，不过为了试试整机有没有问题，先进WIN系统看看吧。

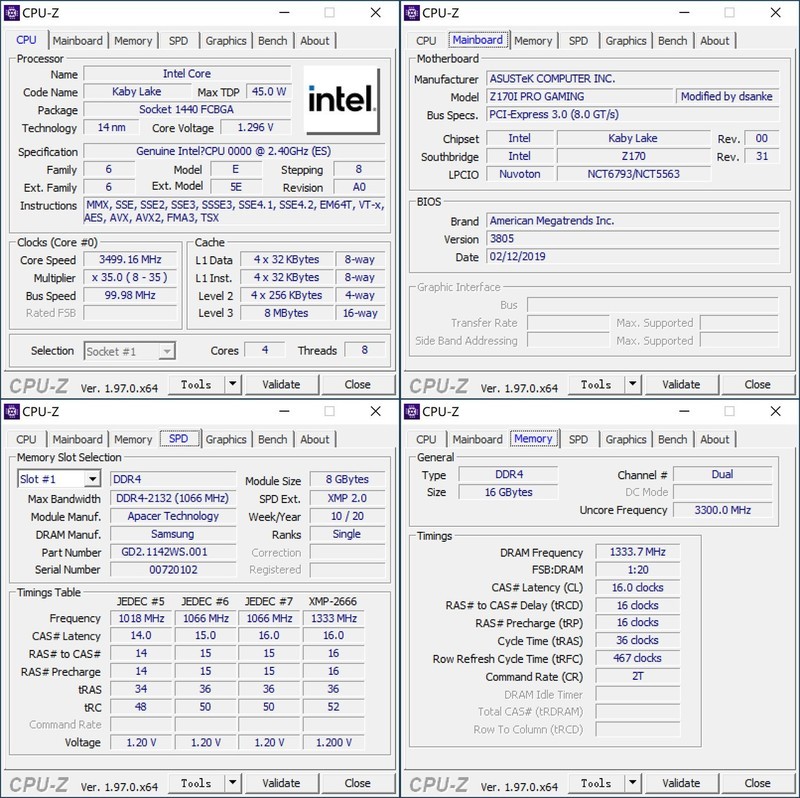

CPU、主板、内存全部就绪。

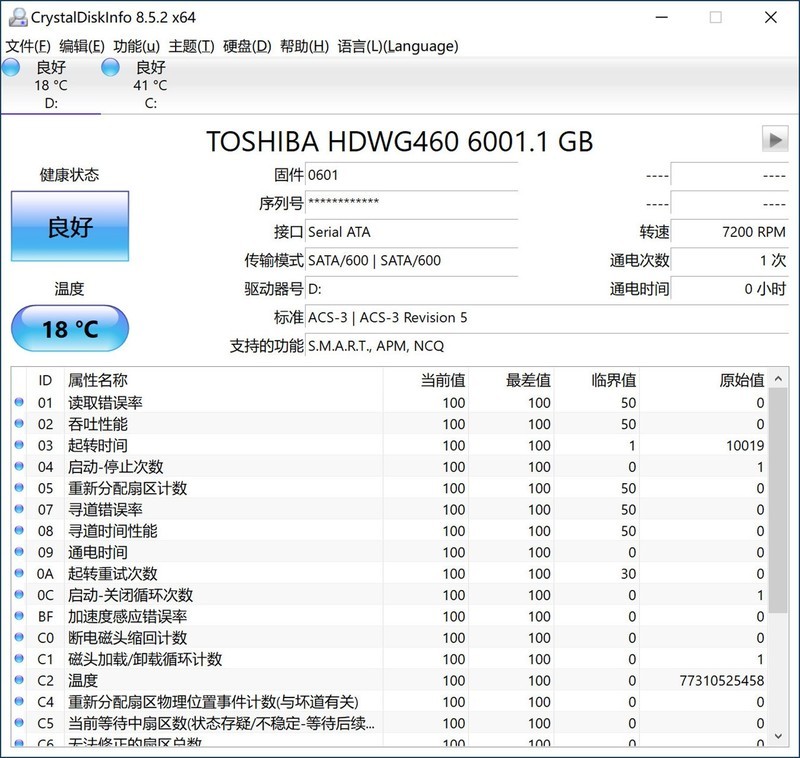

HDD也就绪。

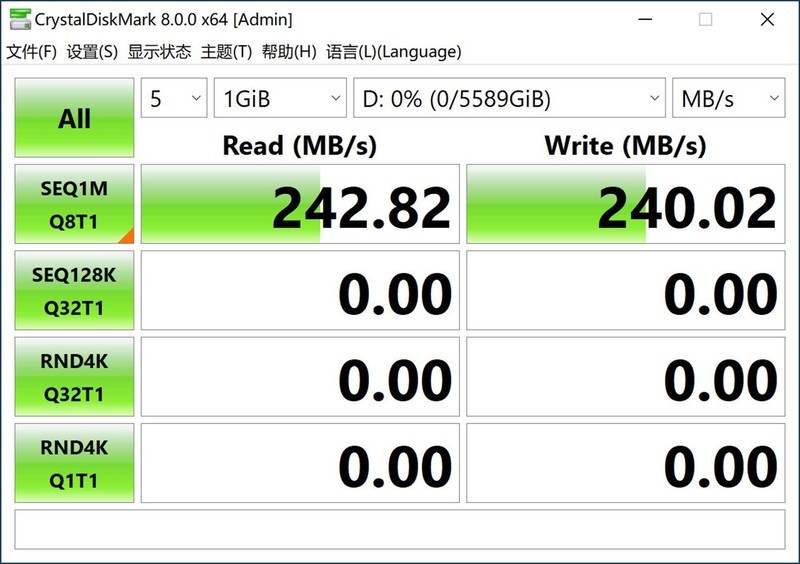

顺便试试HDD的性能，可以看出，其顺序读写水平还是不错的。

如果不想折腾黑群，其实在WIN下也是可以当NAS用的，最简单的方法就是局域网共享。

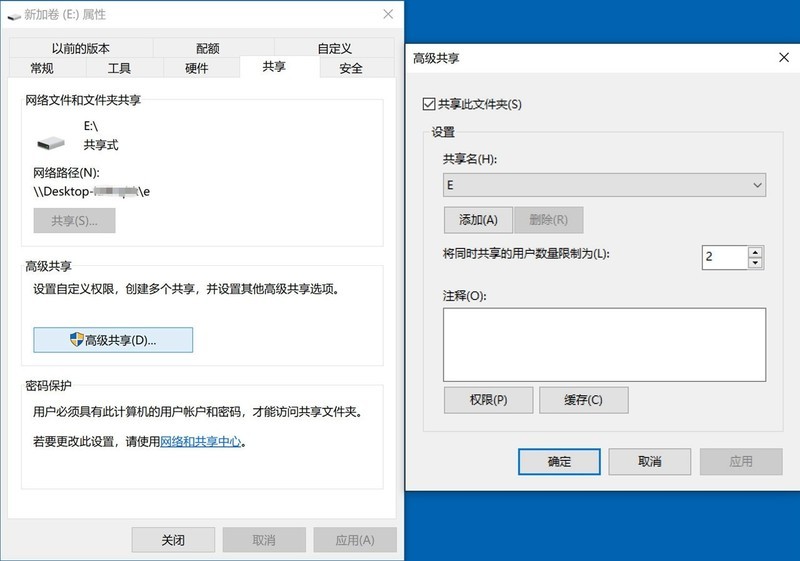

先设置下要共享的磁盘或文件夹。

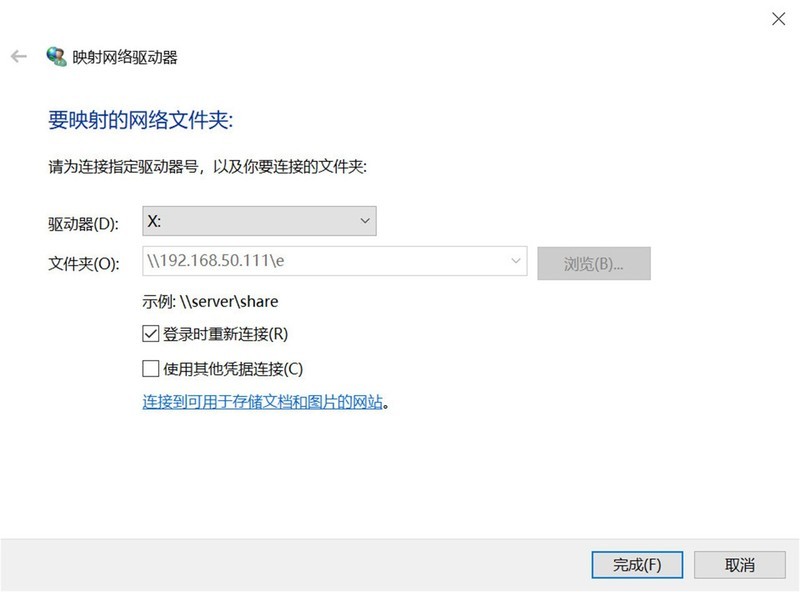

然后将其映射为网络驱动器。

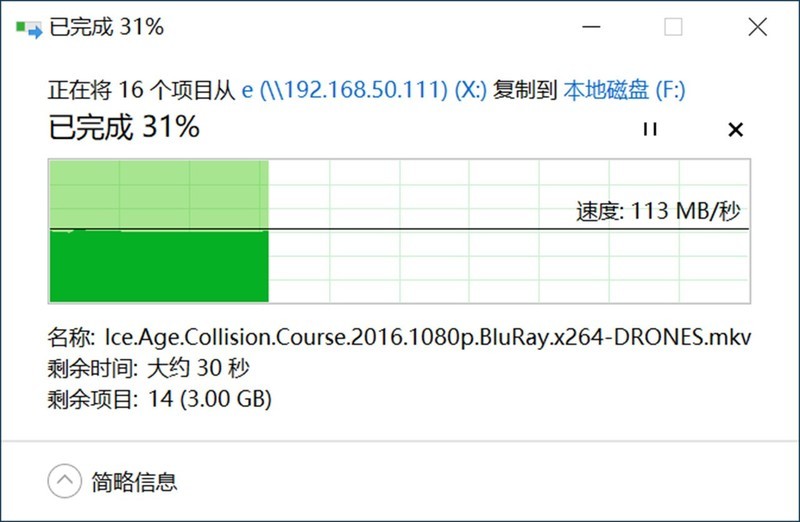

映射成功，往客户机拷个视频看看，速度113MB/s，这已经吃满千兆有线网络的带宽了。

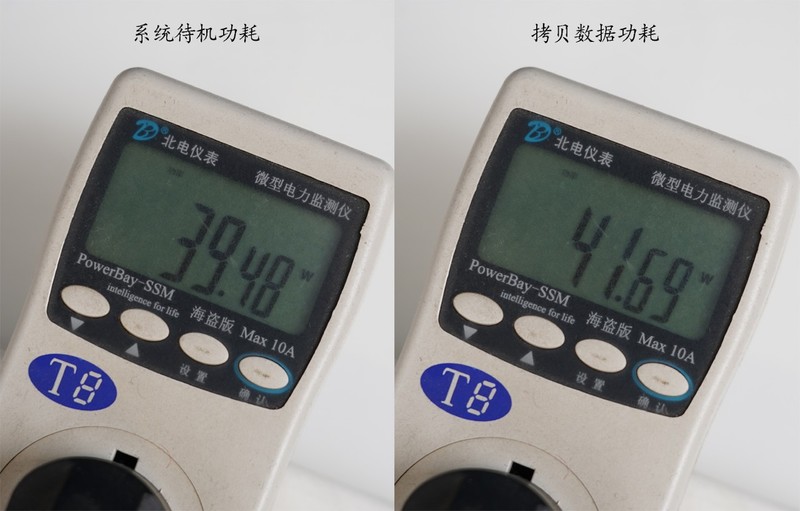

再测个功耗，待机功耗39.48W，拷贝数据时功耗41.69W，这功耗水平可以和成品NAS媲美了。

四、总结

虽然之前装机无数，但装NAS，本人也算是第一回，不过从这次折腾来看，NAS折腾的硬件部分，和普通的装机区别也不是太大，所以个人觉得也没啥难度，也许唯一的门槛就是Z170主板的BIOS魔改了，对于这个问题，有三个解决方案，要么自己学会魔改，要么网上找人要（买）改好的BIOS，要么换不需要折腾的主板和CPU。

对于这次折腾来说，本人自认为效果还算可以，不过也留下了两点遗憾，一是万兆网卡还没有落实，这个有待于今后网络升级时统一部署；二是散热器挡住了一个SATA口，这个问题等以后SATA口不够用时再解决吧。

另外，本来想一口气把折腾黑群的过程写完的，但写着写着发现篇幅有点长了，为了不影响观感，容我休息休息，下篇再写吧！

本文就分享到这里了，谢谢欣赏！
