| 发表于 2016-10-11 00:37:30 楼主 | |
|

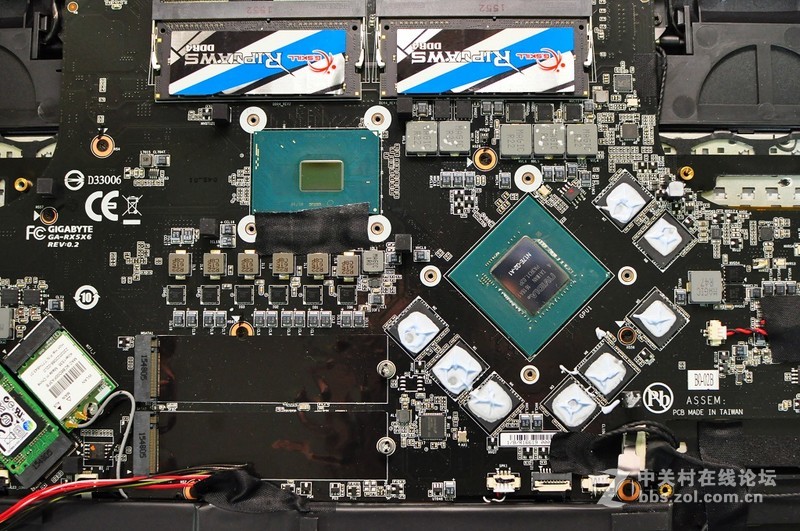

这次AORUS X5 V6最大的亮点除了在键盘的设计外 另一个看点则是搭配了I7 6820HK可超频CPU 这颗CPU在预设的时脉对比I7 6700HQ可能仅有0.1G的差距 但最大的特色在于I7 6820HK是可调倍频的超频CPU 搭配内建的超频软体，可轻松将时脉提升至4.0G 当然时脉提升后整体的CPU功耗也会跟着上升 所以机器的散热就是另一项考验，底下会有一连串超频后的测试 就可看出CPU在超频后的整体功耗以及温度的差异 除了CPU这项看点外，X5 V6还能使用内建的M.2扩充槽来做磁碟阵列 底下我也会使用2条128G NVMe的SSD组RAID0做测试 此外再比较NVMe SSD在未做散热与散热后的效能差异 在看这些测试前，先来看看拆下散热器后的主机板

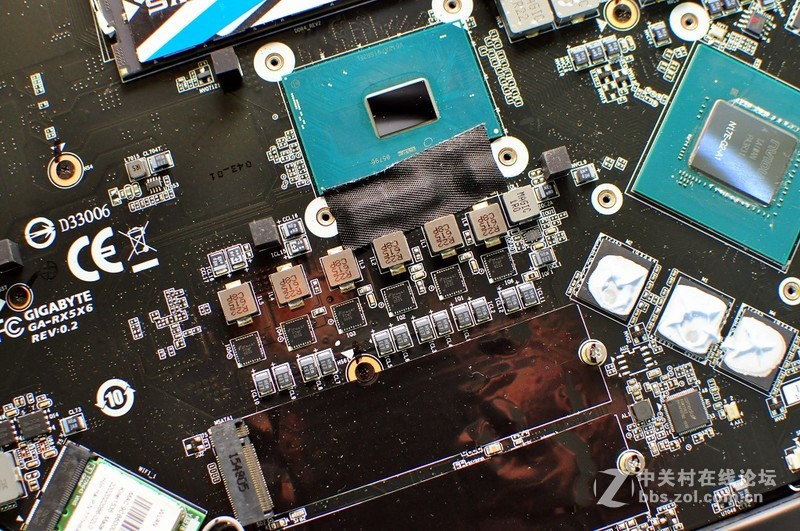

CPU的供电模组，使用全钽质电容

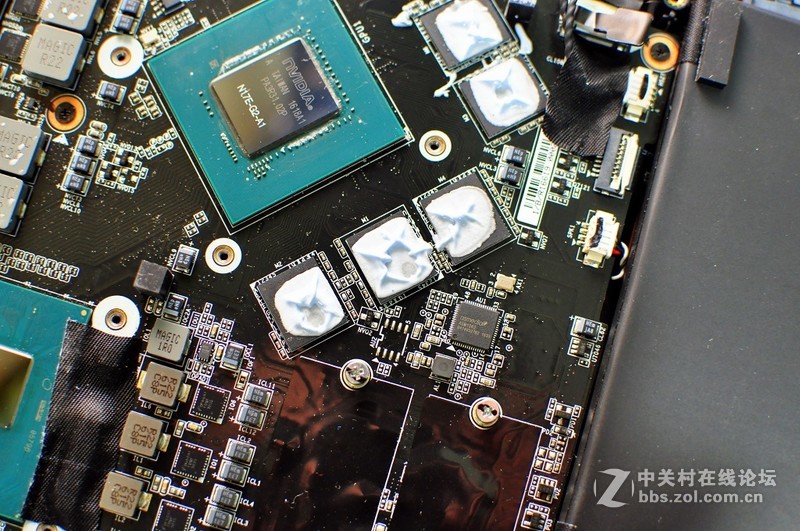

N17E-G2-A1，GTX1070晶片编号
显示卡供电模组也是采用钽质电容
在VRAM上也是采用导热胶泥做导热的媒介

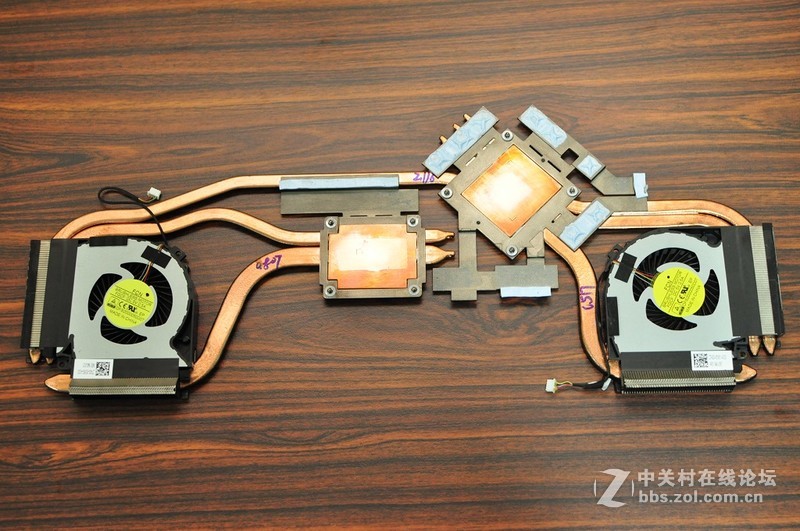

X5 V6这次的散热器与上一代有较大的不同 主要是CPU有多了一根热管连结到GPU上 这根热管是可分离的，但为了不让密合度跑掉 所以这边我直接将两边一起拆下

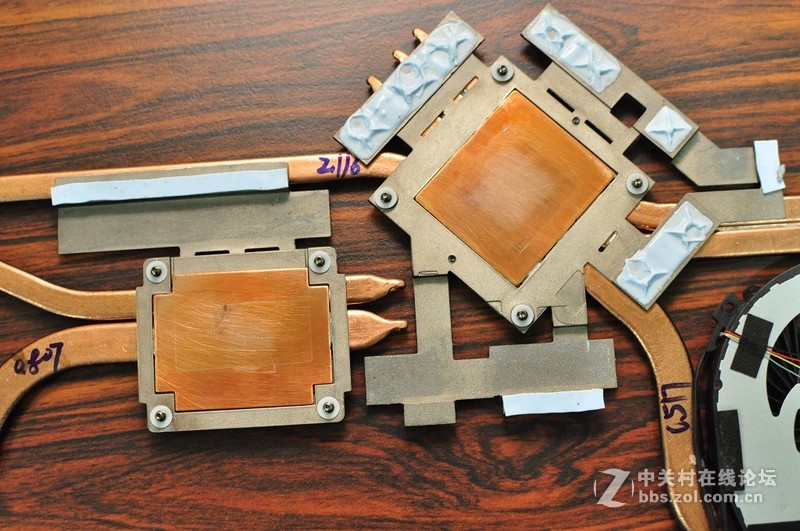

底部一样采用大面积的铜底做导热
此次要装机测试的NVMe SSD，使用的是TOSHIBA XG3 128G
安装的槽位如果都要跑PCI-e NVMe Gen3 X4的效能，就得如下图这样安装

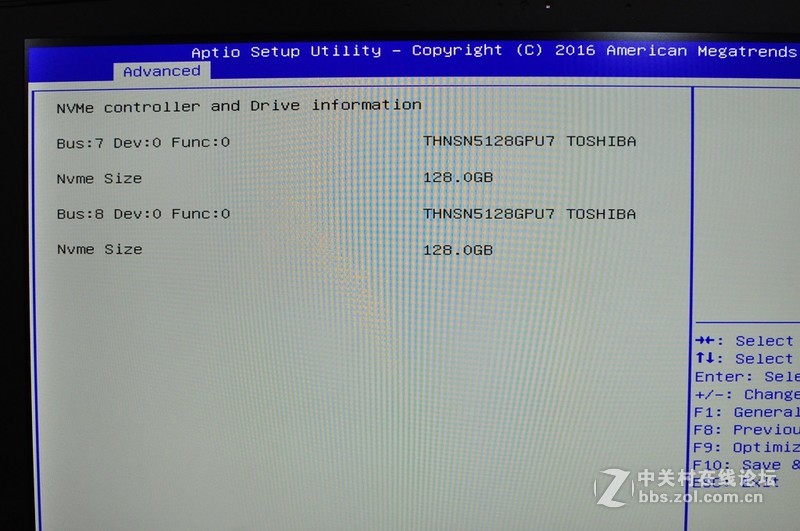

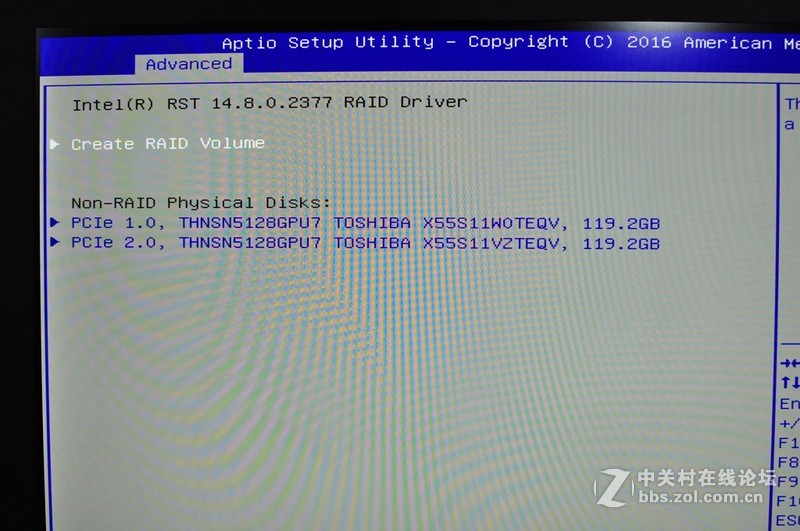

进入BIOS后，可在Advanced选项内看到NVMe控制台内的硬碟装置 两颗128G的SSD都有顺利抓到
接着就是将SATA Mode调整成RAID，调整完后得重开机才会看到设定页面
重开机后再进入BIOS内，就可建立RAID0模式

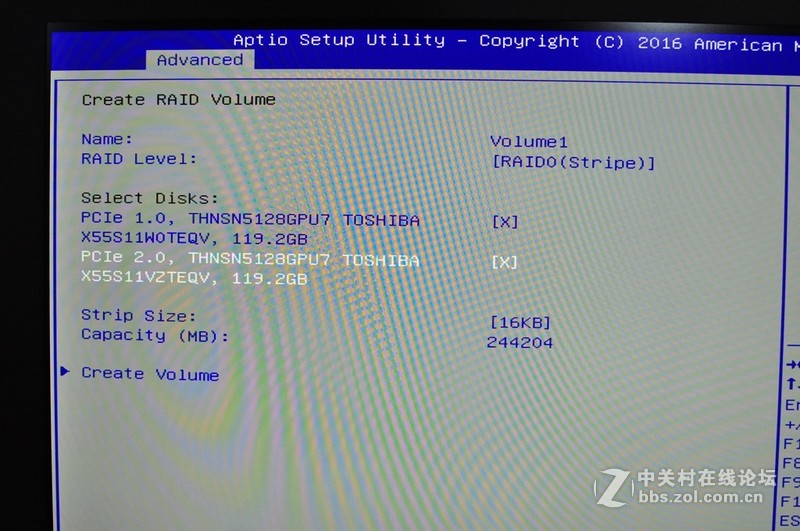

选择要建立的SSD，基本上就是同型号同容量的两颗SSD

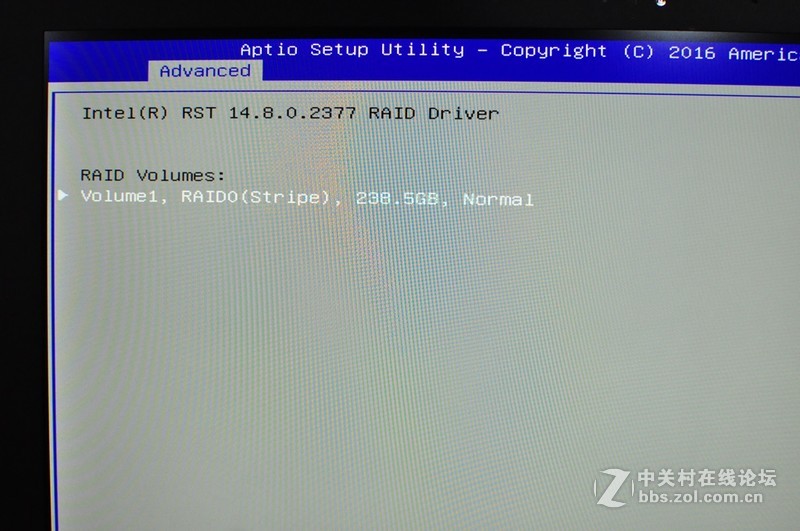

建立完成后就只会单独看到一颗238.5GB的硬碟啰！

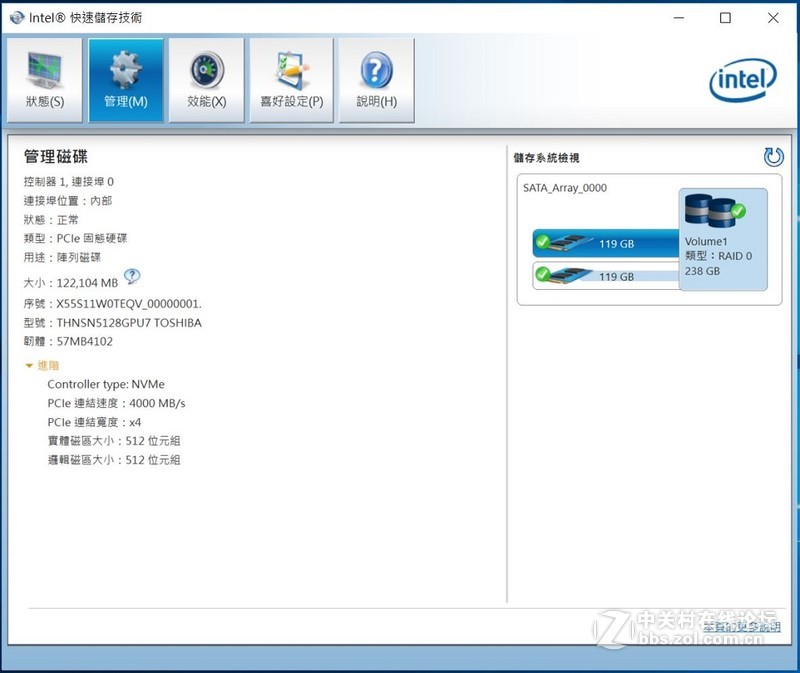

接着就是得重新安装作业系统，至于安装的步骤 可参考AERO14组RAID教学那篇 最大的差异在于IRST的驱动，得先挂上才能在安装画面下看到硬碟 这部分如有疑问的朋友可在讨论区询问我 安装好系统后，可进入INTEL快速储存技术控制台查看SSD是否是跑PCI-e X4
在都确认完后，可使用软体来做个基本测试 但这边我先进行未对NVMe SSD做散热加强时的表现 可以看出ATTO在跑到一半时，速度就很明显降了下来 代表此时SSD的控制晶片已经处在过热状态，所以做降速的调整

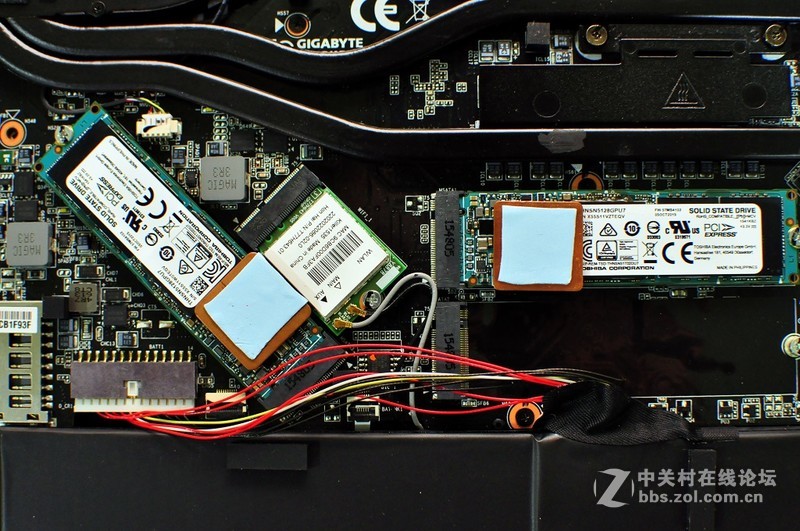

接着我使用了铜片与导热贴片将SSD控制晶片的温度导到背盖上 正式出售的机器会使用导热贴做导热媒介 这边是我个人土炮的方法

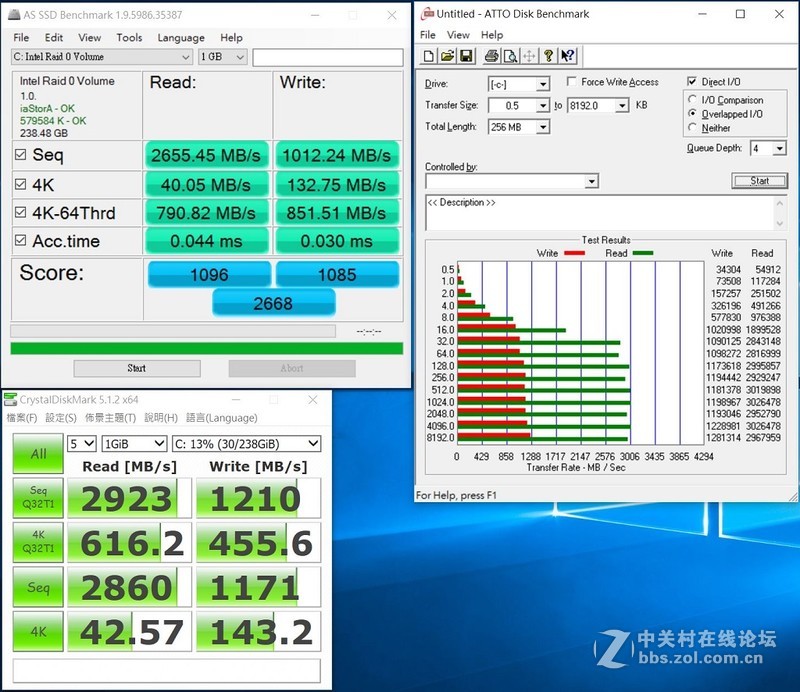

在经过散热的处理后，再重跑一次测试 可发现读写的部分已不再降速 持续读的部分最高可来到3000MB/s 持续写的部分最高也可来到1280MB/s
NVMe SSD控制晶片高温的问题，相信大家也都有所耳闻 以目前标准厚度笔电的设计来说，想要安装高效能的SSD 可能还得努力思考该怎么让控制晶片的温度能顺利散掉 AORUS系列的机器因为背盖是使用铝合金材质 且机身厚度也不会太厚，加个导热贴片就可将热导至背板 可说是最简单也是最快速的导热方式 |
|
楼主热贴
个性签名：无
|
| 发表于 2016-10-13 22:30:43 1楼 | |
|

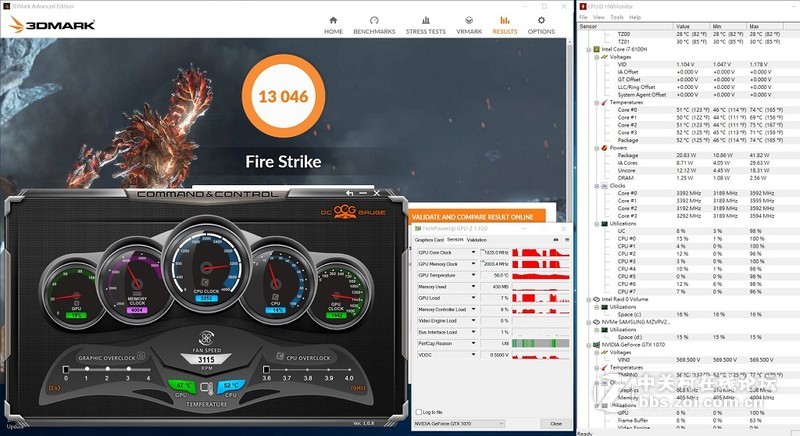

看完SSD的部分，下面就是针对I7 6820HK搭配GTX1070预设的3DMARK测试 预设测试时，风扇的模式仅会使用AUTO来做测试 Fire Strike模式，风扇AUTO，分数：13046 CPU温度最高来到75度 GPU温度最高来到77度 CPU功耗最高来到41.82W

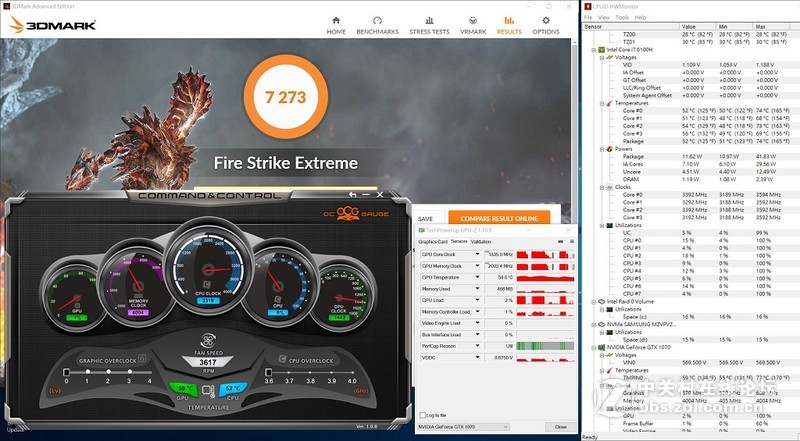

Fire Strike Extreme模式，风扇AUTO，分数：7273 CPU温度最高来到74度 GPU温度最高来到77度 CPU功耗最高来到41.83W

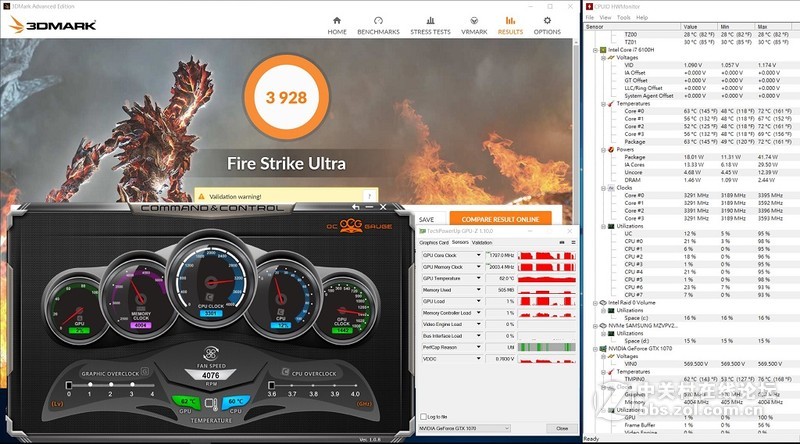

Fire Strike Ultra模式，风扇AUTO，分数：3928 CPU温度最高来到72度 GPU温度最高来到76度 CPU功耗最高来到41.74W

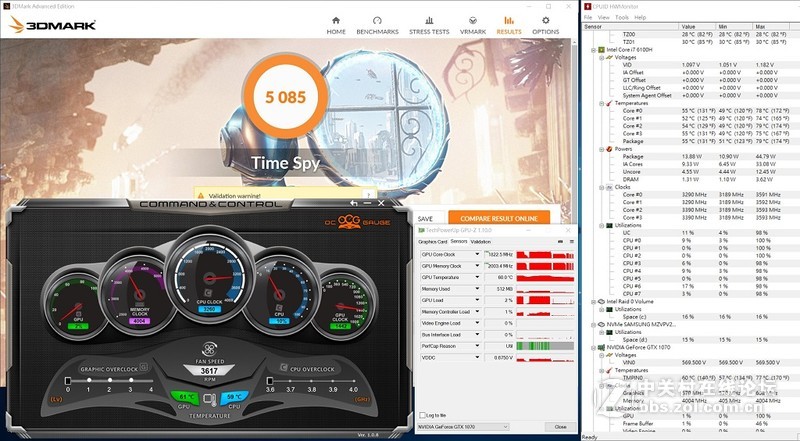

Time Spy测试，风扇AUTO，分数：5085 CPU温度最高来到79度 GPU温度最高来到77度 CPU功耗最高来到44.79W

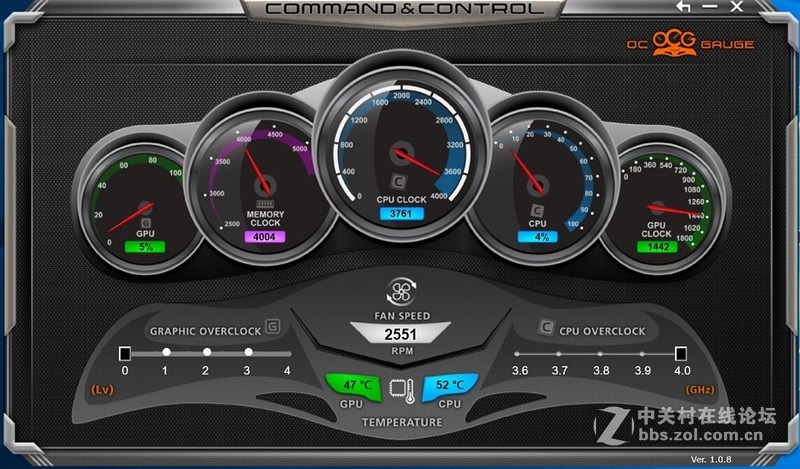

上面的测试是以CPU与GPU未超频的状态下的效能与温度表现 底下则是使用内建的OC GAUGE软体来调整CPU与GPU的超频 右边的拉霸是调整CPU的时脉，最高可到4.0G 左边的拉霸则是调整GPU的时脉，有5个等级可调整

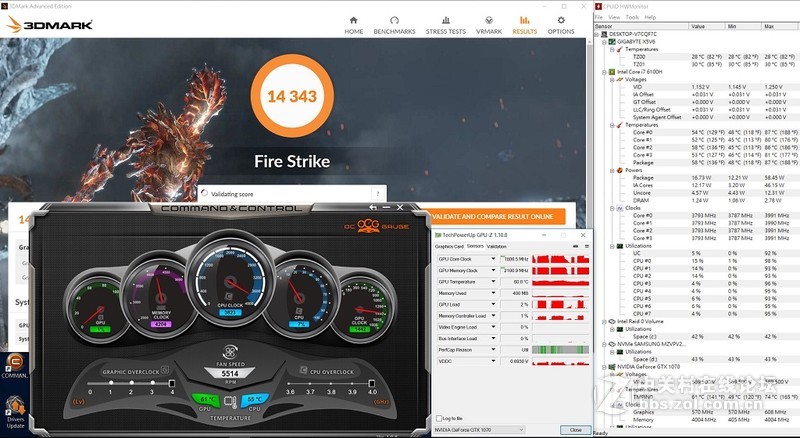

底下我会使用4G的CPU时脉与LV5的GPU等级来做测试 所以风扇的部分就采用全速运转 可看到FAN SPEED会来到5500RPM左右 Fire Strike模式，分数：14343 CPU温度最高来到87度 GPU温度最高来到74度 CPU功耗最高来到58.45W

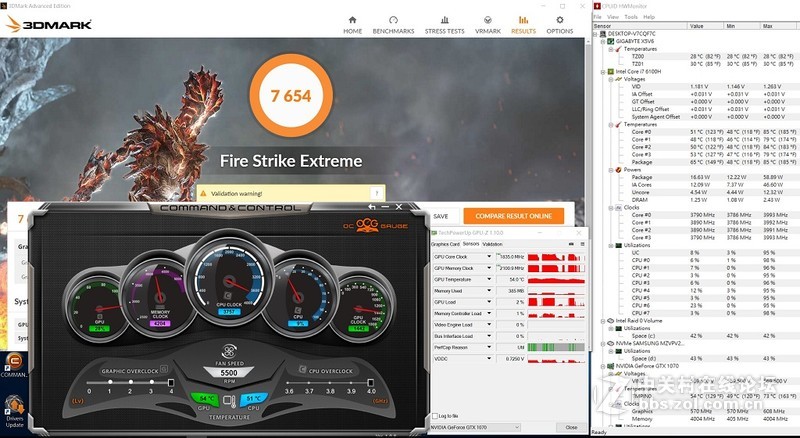

Fire Strike Extreme模式，分数：7654 CPU温度最高来到85度 GPU温度最高来到73度 CPU功耗最高来到58.89W

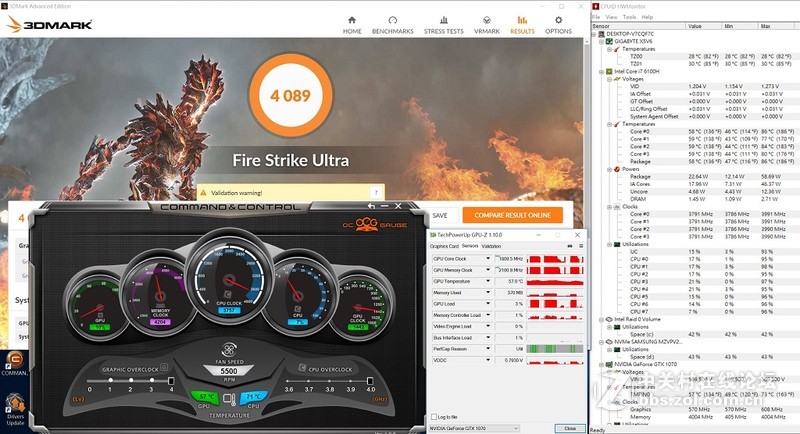

Fire Strike Ultra模式，分数：4089 CPU温度最高来到86度 GPU温度最高来到73度 CPU功耗最高来到58.69W
Time Spy贴文时才发现没存到图片 所以超频后的Time Spy测试就无数据可提供参考了 以超频前后做比较，最大的差异则在CPU的功耗上 预设时的功耗基本上与I7 6700HQ差不多 所以在温度的控制上都可以压在80度内 但超频后，在前篇的3DMARK11测试可来到62W左右 而其余的测试也有近60W的功耗 这对于笔电的散热来说是蛮大的考验 以X5 V6的设计来说，我会比较建议CPU与GPU分开做超频 需要大量使用CPU做运算时，可以将时脉往上提高 而玩游戏时则单独去调整GPU的等级就好 这样各取所需，整体的温度也会较理想 |
|
| 发表于 2016-10-13 22:36:30 2楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2016-10-13 22:40:22 3楼 | |
|
您的内容正在火速审核中，请稍等 |
|
| 发表于 2016-10-14 13:58:16 4楼 | |
| 先收藏，，， | |
| 发表于 2016-10-16 23:08:38 5楼 | |
|
求，x7v6高配版的测评,2k 120hz 带g-sync的屏幕表现力怎样，很关注这款，基本是完美机型了，感谢CCY |
|
| 发表于 2016-10-21 17:01:56 6楼 | |
|

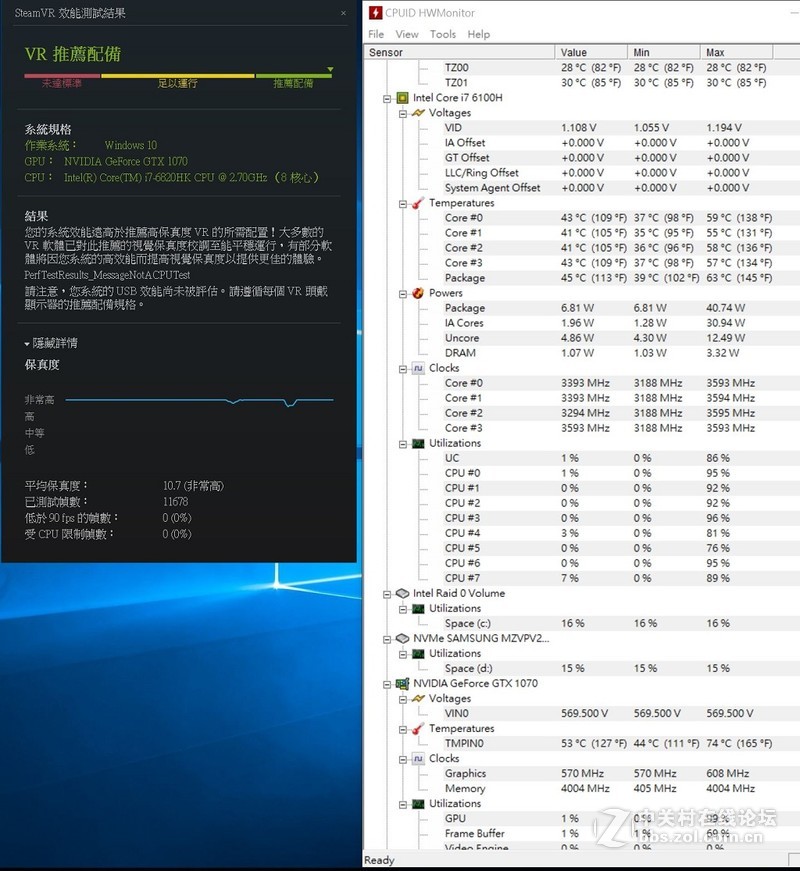

底下则是相关的Benchmark测试，是以一般预设的模式下去做测试 解析度会调整成FHD与WQHD+分别做测试 先来使用Steam VR做测试 保真度的部分来到10.7
恶灵古堡5，FHD分数：16971

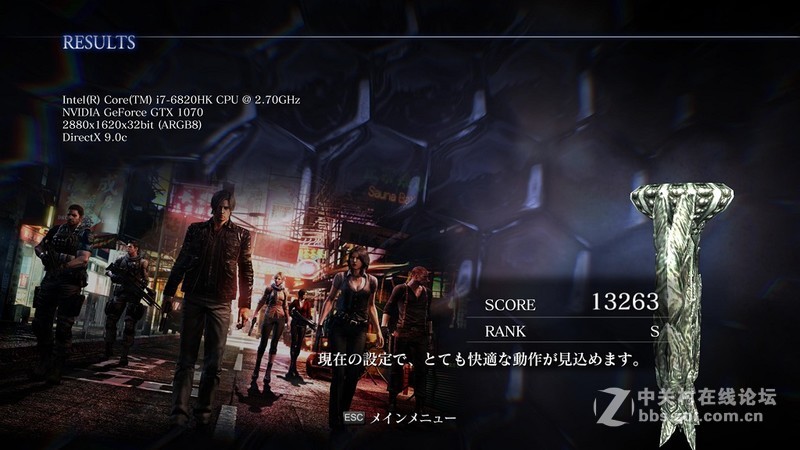

恶灵古堡5，WQHD+分数：13263

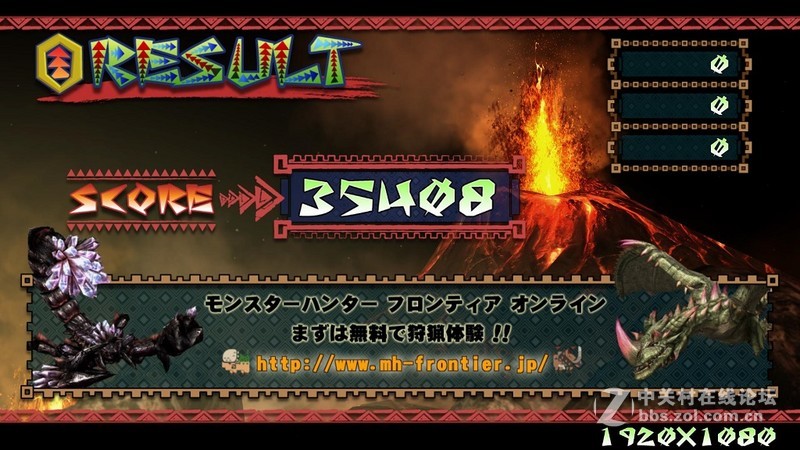

魔物猎人4，FHD分数：35408

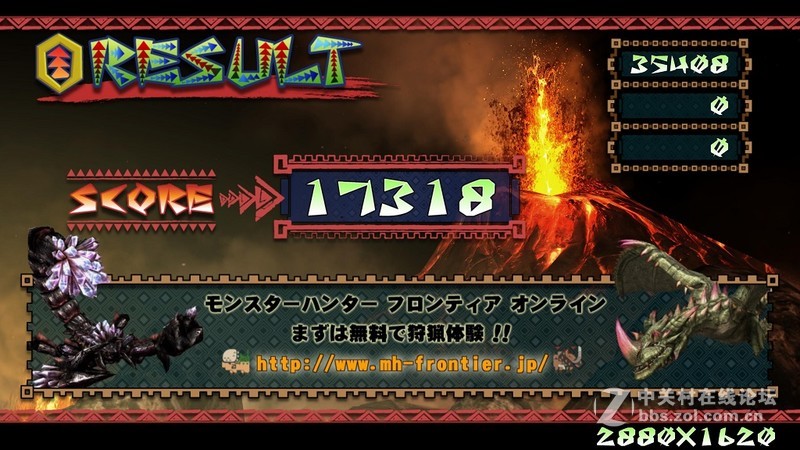

魔物猎人4，WQHD+分数：17318

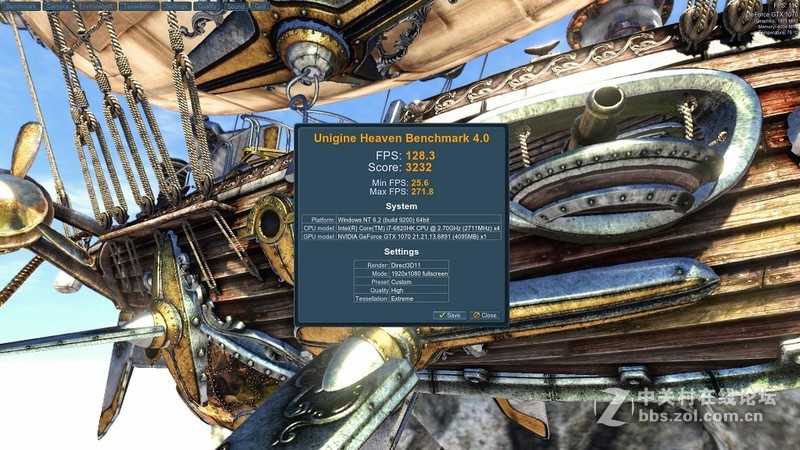

Heaven Benchmark 4.0，Quality设定成HIGH FHD平均FPS：128.3

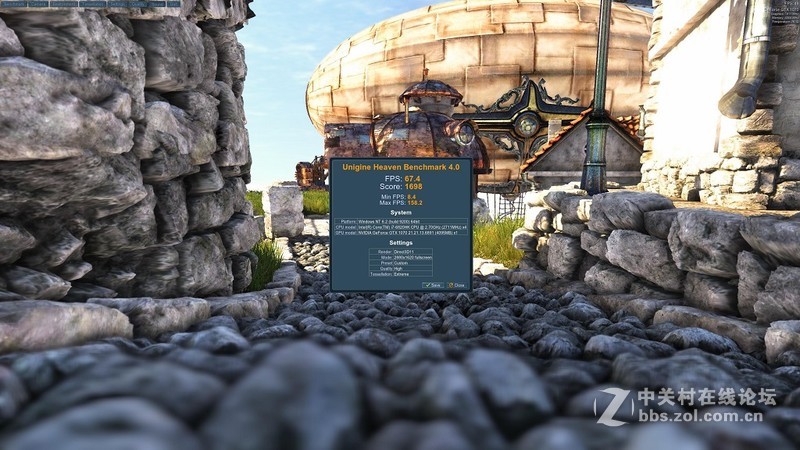

Heaven Benchmark 4.0，Quality设定成HIGH WQHD+平均FPS：67.4

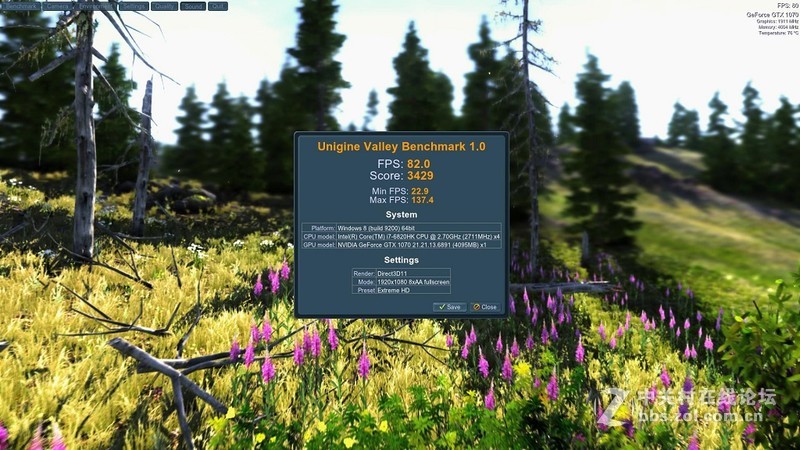

Valley Benchmark 1.0 FHD平均FPS：82

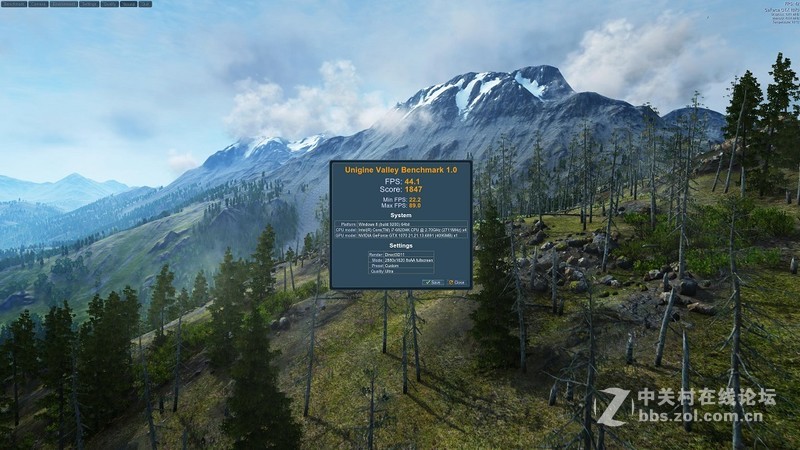

Valley Benchmark 1.0 WQHD+平均FPS：44.1
接着为GTA5游戏内的效能测试 在特效部分将FXAA开启 MSAA也开到X8 整体使用的视讯记忆体大约来到3219MB

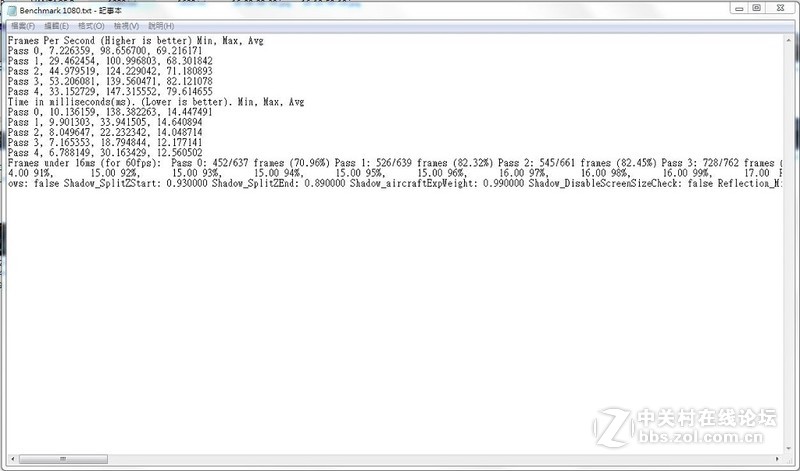

在FHD的模式下，平均的游戏FPS如下： 场景1：69.2FPS 场景2：68.3FPS 场景3：71.2FPS 场景4：82.1FPS 场景5：79.6FPS

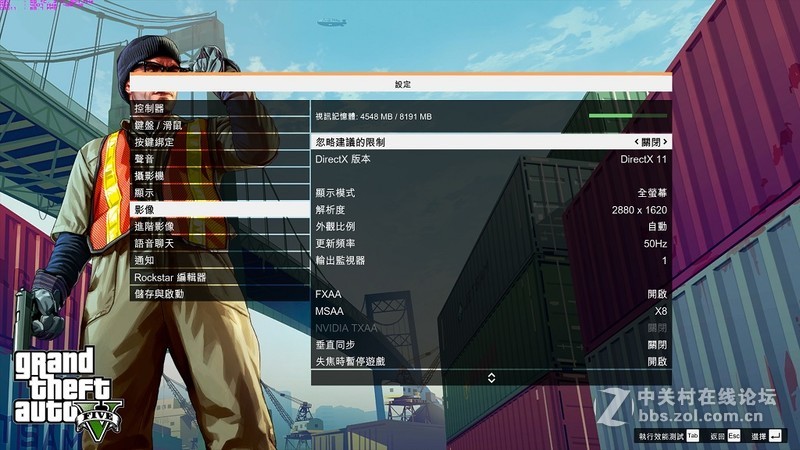

将解析度调整至WQHD+模式，其余设定不变 调整到WQHD+后，视讯记忆体的使用也来到了4548MB

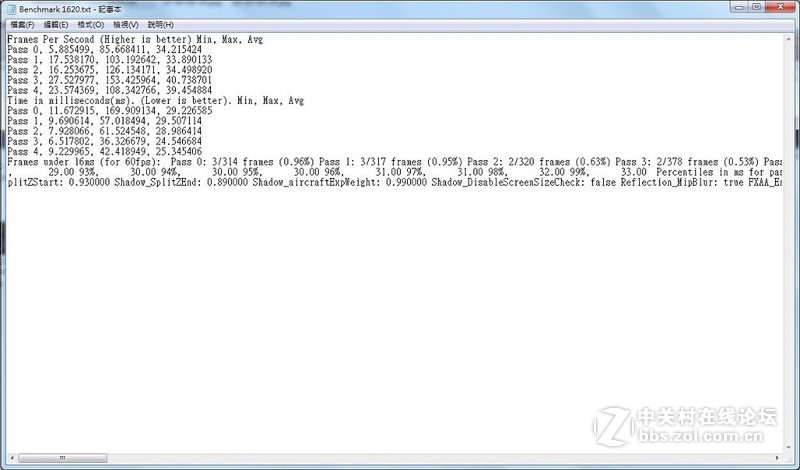

在这解析度下，平均的游戏FPS如下： 场景1：34.2 场景2：33.9 场景3：34.5 场景4：40.7 场景5：39.5
古墓奇兵崛起的内建游戏测试，一样先测试FHD解析度的效能 使用DirectX12的模式去测试

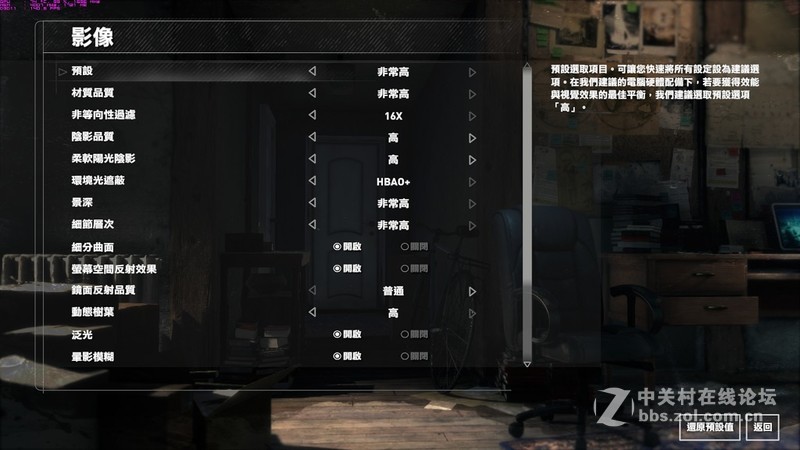

特效设定如下：

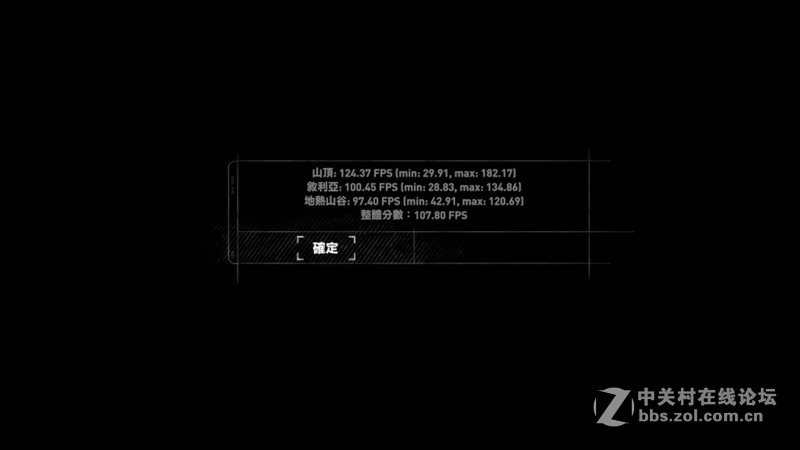

FHD模式下，平均FPS为107.80FPS
调整至WQHD+解析度，其余的特效设定皆没变
在WQHD+解析度下，平均FPS为57.67FPS

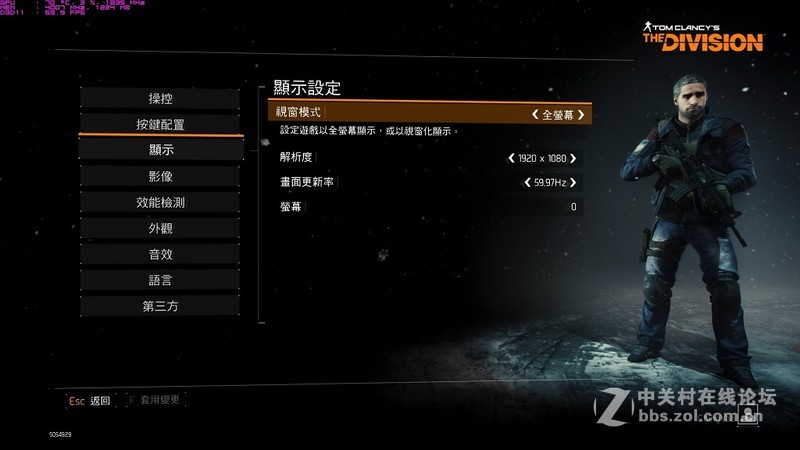

全竞封锁的游戏测试，先调整至FHD解析度

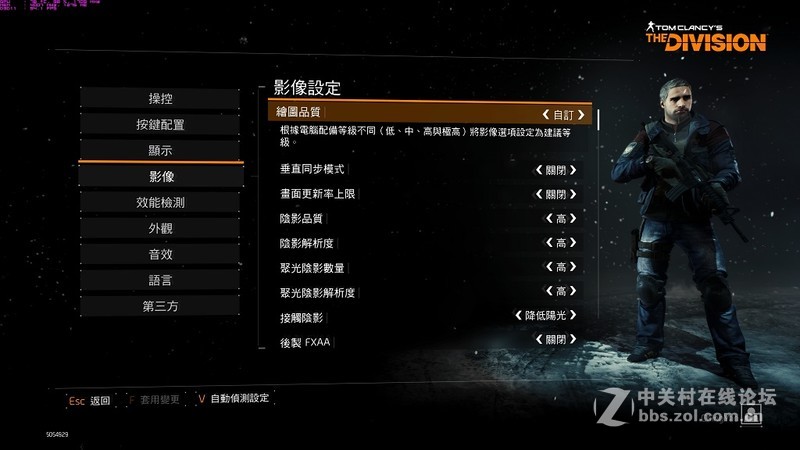

特效设定调整到高后，再将垂直同步关闭

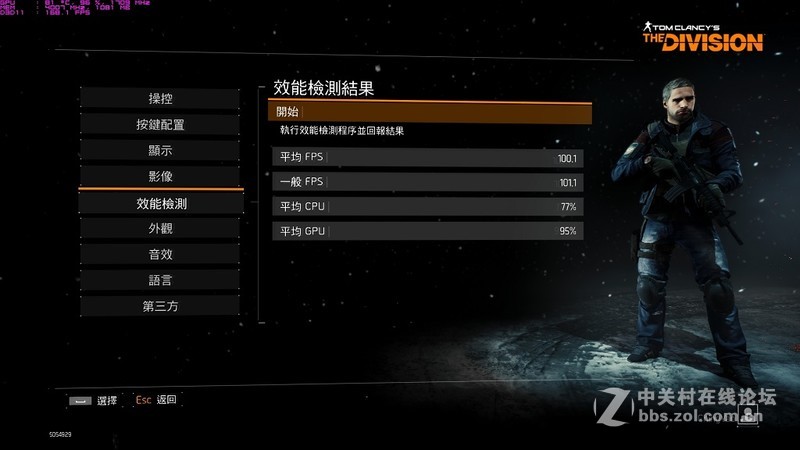

在FHD的解析度下，游戏平均FPS可来到100.1

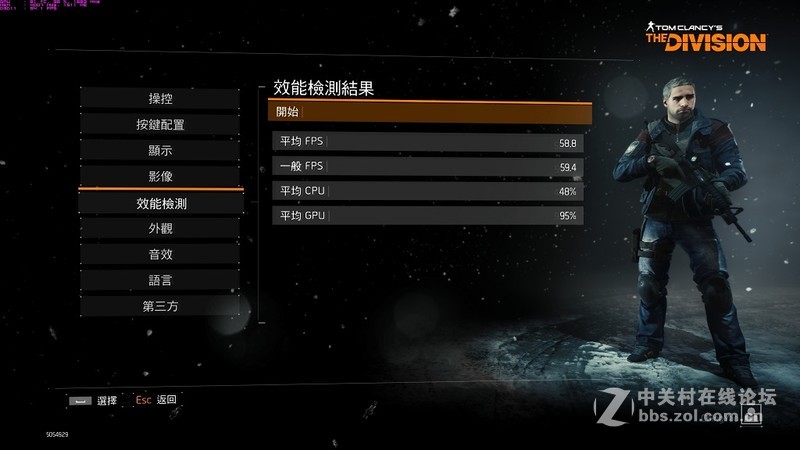

调整至WQHD+解析度，其他特效不变更 在WQHD+解析度下的平均FPS：58.8
在游戏的Benchmark测试下 GTX1070要使用WQHD+解析度特效开高去执行这三套游戏大作已不成问题 虽还没到最基本的60张，但在实际游戏的感受上，已不会觉得有LAG的情况发生 |
|
