究竟几相才够? 浅析Llano APU供电需求

AMD Fusion APU新一代产品Llano APU，成功将四核处理器，中端DX11独显，北桥(NB)等融合在一个晶圆上。除了高性价比外，不少用户开始关注另一个问题，即融合之后的功耗发热会不会成为新的问题。而对于主板来说，是否需要新的供电设计，甚至夸张的处理器供电来配合才能满足。不过这一切，AMD似乎早已经考虑到了。

●TDP不超100W APU功耗列表



AMD Llano APU功耗

    目前Llano APU已知的型号中，A6-3600、A8-3800的TDP功耗为65W，A6-3650为100W，而目前最高端的A8-3850的TDP功耗也同样控制在100W。


AMD Llano A8 3850处理器

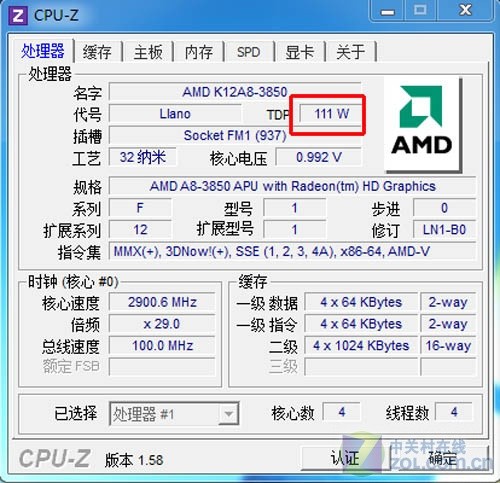

Cpu-Z截图

    CPUZ 1.58截图，上面显示的TDP功耗值与AMD官方数据有出入，可能在CPUZ新版本中会解决。作为一款四核心处理器，主流级独立显卡及北桥的组合，AMD Llano A8 3850处理器的TDP控制在100W，相当不容易。

●Llano APU功耗控制技术

    全新的32nm SOI制程

    虽然Llano APU融合了CPU/GPU/NB等，不过在功耗控制方面采用了多种技术，包括全新的32nm SOI制程，允许APU当中植入更多高效的晶体管用于门电路，这样既减少了晶体管漏电，又杜绝了空闲电路的电流消耗。

APU在日常应用中的功耗水平示意图


模块启用规则

    上图可看到，但APU满载状态，所有模块都被启用。而当不进行视频应用，UVD模块被关闭，不进行图形和游戏应用时整个集显模块都可以被关闭，大大减少能源消耗，也控制了功耗和发热。

    Turbo Core动态超频技术


动态Turbo core技术

    另外还有新一代的Turbo Core技术可以实现CPU/GPU功耗动态分配调整，保证APU TDP功耗在绝大多数应用中不超出默认设计，甚至可以低于默认TDP标准。

●5相可满足APU供电

    APU在功耗及温度方面有诸多新技术保证，同时受益的还有主板厂商，可以看到不少上市的A75主板供电并没有走堆料的路线，处理器供电部分多以4相/5相为主。


供电模块

    MOS管采用1上2下的方案，增强负载能力，也能降低功耗。据介绍，按照每一相（MOS管1上2下）最高支持30W计算，4+1相可以理论上提供150W上限功率，而如果考虑到热损失，以及因为发热带来的MOS开关管导通电阻增大等因素，5相可以支持125W左右。如果采用MOS管1上2下或更高规格的2上2下，可以达到更高水平。

●常见A75主板供电规范

    技嘉 GA-A75M-UD2H 处理器供电方面，采用了成熟的5相处理器供电设计，使用了日系固态电容和全封闭铁素体电感，供电Mosfet部分覆盖了独立散热片。


技嘉 GA-A75M-UD2H处理器供电


映泰A75A+主板处理供电

    映泰A75A+主板采用4+1相供电设计，全部采用全固态电容以及全封闭电感，并加装了散热片进行辅助散热。


七彩虹战斧C.A75 X5 V14处理器供电

    本土产品方面，七彩虹战斧C.A75 X5 V14处理器供电使用4+1相方案，每相供电使用1上2下MOS管搭配，可以支持TDP超过125W处理器，并支持智能主板3.0技术中的S.P.EII智能节能引擎，最高可以带来50%的节能效果。供电处提供了LED指示灯，方便裸机玩家查看变化。MOS管散热也配备全新Cool-AX 2.0进行散热。

---

   后记：虽然Llano APU融聚包括CPU，GPU，NB等，但全新的架构，制程及节能技术让功耗不再成为AMD处理器的“头等大事”，而主板的供电设计也不再需要走“堆料如山”的路线，主流A75主板，无论是台系还是本土多以4+1相为主，不少产品还配有散热片，进一步降温。这些除了降低了用户购置成本及用电成本外，也减少了不少碳排放。就目前AMD已发布的Llano APU处理器来讲，用户搭建APU平台可以放下心了。
