复工后的过万元的RYZEN平台PC装机，算报复性消费吗？

前几月家里主要的支出貌似都花在买肉和口罩上了，所以复工后就计划配置一套中高端的PC主机，尽自己的绵薄之力帮助一下经济复苏。只是预算没用控制好，最后的主机价格过1W了（本来打算控制1w之内的）。

图文有点长（和预算一样没控制住），可以先看视频，再挑选感兴趣的部分阅读：

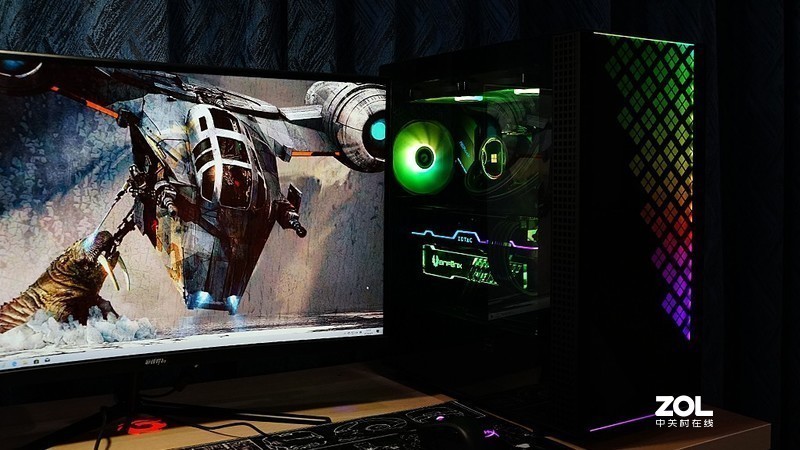

主机展示

▼过多了ARGB风扇，可能是超预算的原因之一！

▼

▼定制了线材，可能是超预算的原因之一!

▼定制了线材，可能是超预算的原因之一!

▼没用常规的240，而采用了280一体水冷，可能是超预算的原因之一！

▼选择了高频率的内存，可能是超预算的原因之一！

▼

▼选择了型号中顶级定位的显卡，可能是超预算的原因之一!

▼把SATA SSD当仓库盘，可能是超预算的原因之一!

▼

这套配置在1W以内会更有性价比，当然有了性价比也许就不那么好看了，超预算的幅度还不大，我还能扛得住！

硬件介绍

主机配置如下：

CPU： AMD 锐龙7 3700X

主板： 华擎（ASRock）X570 Extreme4

内存： 金士顿(Kingston) 骇客神条 Fury雷电 DDR4 3733 8G×2套装

硬盘： WD BLACK SN750 NVMe SSD 1TB（系统盘）

： WD BLACK SN750 NVMe SSD 1TB（系统盘）

索泰(ZOTAC)480G SATA SSD （仓库盘）

显卡： 索泰(ZOTAC)RTX2070super玩家力量至尊PGF OC

散热器：利民（Thermalright）Frozen EYE 280 ARGB一体式水冷

利民（Thermalright）TL-C12R-S 12CM反向出风ARGB幻彩风扇三联包

电源： 艾维克（EVGA）G+650w金牌全模组

机箱： BitFenix火鸟 黎明至尊

主板

▼华擎X570 Extreme4（以下简测EX4）为极限玩家系列，CPU供电接口为8pin+4pin，PCB上有深蓝色的条纹作装饰。RGB接口方面：主板下边提供了1个5v 3pin（AddressableRGB）和12v 4pin接口；右上角还有1个12v 4pin接口，如果是多一个5v 3pin接口会更加实用吧！

▼IO部分：总共有8个USB接口，其中1个USB 3.2 Gen2 Type-A和1个USB 3.2 Gen2 Type-C，最高能提供10 Gb/s的速度，其它6个为USB 3.2 Gen 1，ASM1543为Type-C的桥接芯片，使用了一颗P13EQX芯片进行信号增强和放大；视频接口只有1个HDMI ；1个RJ-45 网络接口，千兆网卡芯片为 Intel I211AT；音频部分有SPDIF接口；另外还有2个天线留空孔，可以自行添加。

▼EX4配有四条DDR4内存插槽，频率最高支持DDR4 4666+(OC)，最大容量为128GB。ASM1074是一个USB3.0 HUB USB3集线器控制器，提供了2个前置USB 3.2 Gen 1通道。

▼I/O部分的装甲蛮大的，表面上也是具有RGB灯效的；I/O挡板采用了一体式，并且是弹性化的；第一根PCIe 4.0 x16插槽有金属护甲，防止过重显卡压坏卡槽；M.2的散热马甲和PCH散热片为一体设计，因为PCH部分有风扇，所以对压在下面的SSD也起到了部分主动散热的效果。缺点是如果要拆装M.2 SSD需要把整个散热板取下，这就得先拆下显卡才能操作，稍麻烦。

▼EX4提供了8个原生的SATA3接口,底部有一个USB3.1 Gen2的前置Type C接口。

▼音频解编码芯片为ALC1220，配搭Nichicon Fine Gold 专业音效电容，同时配备了NE5532放大器，可以为前面板音频接口提供600Ω阻抗耳机的支持。

▼由于芯片组的功耗由上代 4.8W 提升至15W，所以大多数的X570主板都配备主动风扇来散热，EX4也不例外。芯片组旁边有一颗ASM1184e，为PCI Express的分组交换IC芯片，可以扩充更多的 PCIe 通道。 PCIe槽数总共为5个，2个PCIe 4.0 x16, 3个PCIe 4.0 x1。

▼两条PCIe 4.0 x16插槽具体速度是根据CPU决定的：

Matisse架构（Ryzen三代）——> 2 个 PCIe 4.0 ：单插槽X16; 双插槽x16+x4;

PinnacleRidge架构(Ryzen二代)——>2 x PCIe 3.0：单插槽X16; 双插槽x16+x4;

Picasso架构（APU）——>2 x PCIe 3.0 单插槽X8; 双插槽x8+x4;

▼EX4配备了双Hyper M.2 SSD插槽，支持新一代PCIe 4.0 M.2 SSD（需要搭配Ryzen三代CPU），第一个M.2接口仅支持PCIe协议，最大支持尺寸为2280,应该是直连于CPU通道；第二条支持 SATA3与PCIe协议，最大支持尺寸为22110。中间M.2 接口为Key E接口， 支持2230型WiFi/BT模块。

▼供电部分采用ISL69147 PWM控制器,最多支持7相供电，结合后面的4个倍相芯片（17AFXDVD），可知4相通过倍相变为8相，另外2相为SOC供电，组成10相供电。每相搭配50A Dr.MOS（SiC634 ）、60A电感以及日系尼吉康12K黑金电容。

▼

内存

据说RYZEN三代的最佳搭配是3600MHz或者3733MHz内存，所以选择了金士顿的FURY雷电DDR4 3733 8GX2。但没有选择带灯的，因为机箱内的RGB硬件比较多，所以想试试放入无光内存的效果（其实是因为超支）。

▼除了有金士顿FURY雷电DDR4 3733 8GX2 本体，附件有说明书和贴纸。

▼内存一面有HyperX以及FURY的标识，另一面是内存的铭牌贴纸。使用用台风软件查看颗粒为海力士的D-die颗粒。

▼全黑的金属散热马甲，细节上HyperX的logo部分采用属压纹的处理，质感还是不错的。

▼矮马甲，大概34mm的高度，可以更好兼容塔式风冷散热器。

SSD

▼系统盘用我之前入手的WD BLACK SN750 NVMe SSD 1TB。

▼买显卡时顺便又入手一款ZOTAC 480GB SSD的SATA SSD作仓库盘，其外包装使用了水彩涂抹的图案，非常鲜艳，但是SSD表面却是朴实的纯黑色，反差好大啊！

▼SSD正面印有熟悉ZOTAC的LOGO，黑色的金属外壳表面做了磨砂处理。

▼背面贴纸上有一些SSD信息，这款SSD的具体型号为ZOTAC ZT-SLAA-480C。从官方宣传得知这款SSD采用Marvell主控，搭载了TLC闪存颗粒。

显卡

▼因为显示器是2k分辨率的，显卡选择了RTX 2070 SUPER，具体型号为索泰GeForce RTX 2070 SUPER玩家力量至尊PGF OC，作为索泰该型号的顶级产品，送的附件也是很多：除了常规的大4pin转8pin接线和说明书保修卡，还送了一个显卡支撑杆和一块全金属的背板。

▼PGF的尺寸为309x133x53(mm)，给人的第一印象是一个大块头肌肉男。散热体系为三风扇系统，配色为银灰色系。

▼散热为三风扇,并不一样：两边的为11片，还有特定倾斜角度的鲨鱼盾鳞仿真设计，官方说能增加风压和风量；中间的风扇为13片扇叶，风扇面顶部都有PGF的LOGO，支持风扇停转。

▼顶部的PGF/ZOTAC标志标识有RGB灯效，另外每个面都有很多线条型的RGB光条，光效基本没死角。

▼侧面：显卡的厚度为5.3cm，非常接近三槽卡了。另外供电接口为2个8pin。

▼背面标配亚克力+金属结合的背板，亚克力露出部分都有光效。背板PCB上有一颗大大的POWERBOOST大电容，作用是减少电流干扰，提高供电纯净度。当然核心背后的聚合物电容也是少不了的。不过当然这种复合背板会比较厚，造成和主板的冲突，后面再细谈这个问题。

▼前端可以看有5根热管，其实还有一根从外面看不到。

▼背部IO，包括3个DP接口，1个HDMI接口以及1个Type-C接口。

▼散热底座是纯铜直触式，6镀镍根热管，其中一根在核心部分成U型，所以在前端看不到。另外PGF采用了12层PCB，上面还有一个合金压铸板来辅助mosfet的散热。

▼供电部分为16相（使用了倍相方案），其中4相为显存供电，每相搭配1颗AIO改良型铁素体电感，2颗固态电容以及一颗DrMOS，是名副其实的堆料了。

散热器

其实应对3700X，选择主流的240一体水冷即可，但是小熊选择了280冷排规模的一体水冷，第一是机箱支持 ；第二是140mm风扇可以在同样风量下转速更低，噪音也就减弱了。

▼散热器的具体型号为利民的Frozen EYE 280 ARGB，支持ARGB灯效，支持除TR4之外的平台。扣具和背板都是金属的；为不支持RGB的主板配备了控制器，不过没有遥控器；附送的硅脂为TF7，导热系数12.8W/m.k

▼一体水冷散热器主体。

▼冷排侧面有银色条型做装饰，上面还有利民的英文LOGO。RGB供电为5v 3pin接口；水泵供电为小3pin，还提供了一个转SATA线。

▼冷头一圈有Thermalright的文字LOGO，中间是图形LOGO，都是有RGB灯效的，顶部是2.5D镜面，外壳是阳极喷砂铝合金，整体造型简约。底部为紫铜，镀镍镜面处理。两根水管在冷头上的间距比较远，这样旋转的角度会比较大，方便安装时的调整水管走向。

▼标配风扇型号为TL-C14S，尺寸为140X140X26mm，风量为74.3CFM，而同型号的12cm风量为66.17CFM，和冷头一样也支持ARGB灯光同步。

▼最高转速为1500RPM，S-FDB转轴设计，供电规格为12V=0.2A。细节上，减震的橡胶垫居然是可以自行拆装的。

▼将风扇安装到冷排上。

▼风扇选择了TL-C12R-S 12CM反向出风的风扇，非常适合装在机箱前面板作为进风风扇，这样RGB灯效就不会被电机框架所遮挡，让机箱内的光污染完全没有死角。

▼选择了三联包，即一包三个风扇。

▼风扇的轴承以及转速、供电规格等等基本和TL-C14S一致，当然由于是12cm风扇，风量和风压都要小一点，但作为机箱风扇是足够了，官方给出的噪音值为25.6DBA。

电源

▼电源选择了额定650w的电源：EVGA SUPERNOVA 650 G+，该电源采用主动式PFC+有源箝位正激拓扑+同步整流+DC-DC架构，通过了80Plus金牌认证，全模组线材设计。

▼电源采用全模组接口设计，长度为17cm，还是要注意下机箱安装电源的兼容性，配备了135mm直径散热风扇，风扇支持智能温控，但不会完全停转，当然低转速下的噪音已经非常小了。

▼侧面的铭牌：采用了单路+12V设计，输出达到了54A，即648w的功率。

▼电源外壳面进行磨砂质感处理。另外一些信息在包装背面，包括135mm的FDB风扇，日化的主电容等等。

▼所有线材均采用编织网包线设计，有2根(4+4)-pin CPU和4根(6+2)-pin PICE，一条显卡供电线只有一个6+2接口，不用考虑满载后的余量问题，更适合高端显卡使用。所有线材的长度都超过60cm，其中显卡与CPU供电线材的长度均在65cm以上。

机箱

火鸟机箱因为独特的设计风格而闻名，后来沉寂了一段时间，最近开始复苏，在JD也开了店，几款新品机箱开始了预售，有一定优惠以及礼品赠送。

▼小熊选择了Dawn TG黎明至尊，尺寸：449*220*485.5mm，前、左、右三面采用钢化防爆玻璃面板，还贴了一层防爆膜，增加了安全性。标配ARGB灯条（5V 3pin），开机后有独特的灯效。前面的进风口在单侧，方形的大通风口很有工业风格，但是另一侧并没有开孔，稍稍担心其进风量。

▼顶部防尘采用了磁吸式，并且带了两种防尘网套件，一种是完全封闭的，顶部可以装240/280 的冷排，或者同规格的风扇，

▼IO部分也在顶部，从左到右依次为：开机键、重启键、RGB控制器按钮、3.5音频接口、指示灯、2个USB 3.1 Gen1接口、以及1个USB 3.1 Gen2 TypeC接口。

▼前面和底部是可拆卸防尘网，而且都是在机箱前面来抽取的，非常方便，在设计上还是花了心思。

▼前、右玻璃侧板内部有白色特殊图案，开机后形成独特的流光溢彩，采用源自于汽车工业的超白钢化玻璃，透光率更好，自爆率更低。

▼机箱可容纳E-ATX主板，最高支持380mm显卡以及165mm高CPU散热器，支持显卡竖装，附赠立式显卡支架。电源仓上方有一个可以支持2块2.5寸或者1块3.5寸的硬盘架。机箱前面标配了2把120黑色无光风扇，后面1把为ARGB风扇，都是12cm的风扇。

▼机箱背部有一个理线盖板，需要拆下后才能安装，不过需要拆卸4个螺丝，稍麻烦。当然背部还是提供了足够的理线空间。背部有一个RGB控制，接入后可由机箱按钮控制灯效。

▼背面也挂着一块支持2块2.5寸或者1块3.5寸的硬盘架，底部硬盘架则需取出才能安装硬盘，可以安装2块3.5寸（叠罗汉的方式），也兼容2.5寸硬盘，没有采用抽拉式的设计稍有不便。另外电源限长为220mm。

▼前面如果要安装风扇或者冷排就需要拆除前面板，采用卡扣连接，拆下需要些暴力，另外RGB采用了触点的方式，避免了因为拆卸面板而造成损坏。

装机中的问题

装机中出现了一个问题，EX4主板的第一个PCIe 4.0 x16 插槽位置偏上，而PGF的复合背板比较厚，会和主板IO装甲部分产生冲突，造成无法安装显卡。

有2个办法可以解决：

1）机箱支持显卡竖装，附赠立式显卡支架，但没有赠送连接线，要买PCIe 3.0的延长线得100块左右（目前好像没PCIe 4.0的延长线）。

2）换上纯金属挡板，对显卡散热更有利，但是减弱了光污染的元素。

▼纠结一番后还是选择了后者，又购入了RGB显卡支架来补充些光污染元素。这个火鸟支架有个支点设计，相比一般PCIe固定的显卡支架支撑效果要更好一点。不过固定时需要用到自攻丝，要注意不要大力，防止亚克力断裂。

▼PGF更换上全金属背板。

▼

▼理线盖板的效果还是不错，背面的线材不必太用心的去梳理了！
