前言 2017年真的是PC硬件爆发的一年，随着AMD的翻身，硬件市场再度活跃起来，各个厂家都借着这股东风纷纷推出新品。酷冷至尊既水冷散热器的冰神系列、机箱睿系列之后，又推出一枚新品，就是我们今天的主角：酷冷至尊MASTERWATT 500LITE电源 白牌全模组（下文简称WL500）。这款电源表现如何，笔者带着大家现在来看一下吧。
目录 一，开箱 二，拆解 三，上机，背线 四，性能测试 4.1电压稳定性测试 4.1.1万用表测试 4.1.2OCCT软件测试 4.2一次意（zuo）外（si） 4.3温度测试 4.4噪音测试 五，总结
一，开箱篇 ▼还是按照惯例先看包装，包装很简单，瓦楞纸加一层透明塑料膜，十分环保。表面也没有过多装饰，正面只写了电源品牌和型号，以及80PLUS标识，白牌是没有铜牌那样的“BRONZE”字眼的，没有问题，还有Fully Modular字眼，全模组的意思。另外要注意的是右下角的“三年换新”，看样子酷冷对新电源的品质有一定信心。
▼包装背面写着电源规格、特点和输出功率。特点中明明写着“支持宽幅，在150V~265V电压输入下正常工作”，而右下角的表里却写着输入电压是200~240Vac，这就很乌龙。不过白牌电源很少支持宽幅，200~240是比较可信的数据，所以广告啥的果然不可信啊。
▼包装侧面一张，LOGO加两句广告词。
▼打开包装，首先看到的是一块黑色减震棉，拿下后发现底下还有一块，两块减震棉把电源本体包裹其中，保护还是到位的。
▼内容物一览，包括电源本体、模组线、电源线、说明书和4颗螺丝。

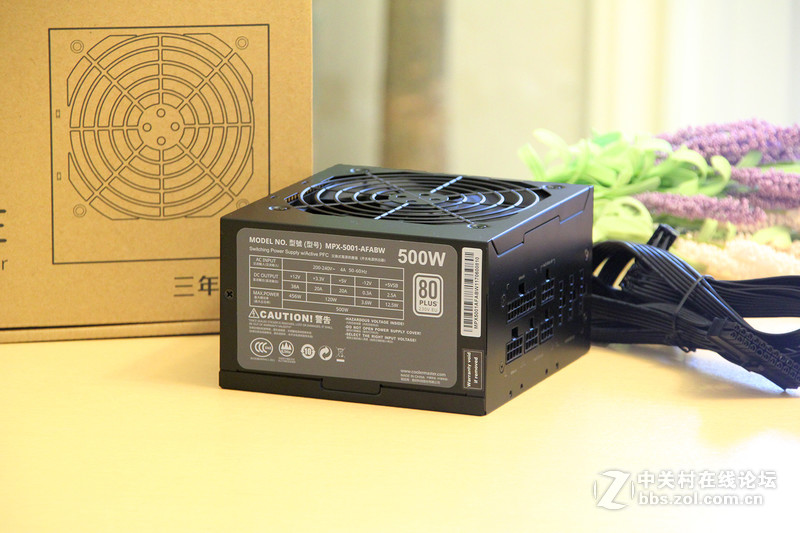

▼铭牌特写，输入果然还是200~240V，总额定功率500W，单路12V输出最高456W，单路12V的好处是对高功率显卡的适配性更好。
▼背面特写，电源自带开关。
▼调焦至里面的元件拍一张，还是不太清楚，里面的做工待会拆解看看。
▼易碎贴特写。
▼模组插口侧，CPU和显卡共用3个插口，大4和sata共用3个插口，对家庭用户足够了，甚至可以给双显卡（虽然电源功率只有500W）或显卡+其它PCIE设备供电。
▼标签特写一张。
▼线材一览，模组线和电源线一共7条，主板供电和CPU供电线同样采用扁平线，没有使用蛇皮网。
▼模组线长度及接口数量一览，根据经验线材长度应该刚好够走背线，几乎没有浪费……嗯……除了那个软驱接口。
▼模组线全部插上后，还富裕一个CPU/PCIE接口，可以另外购买或制作模组线给其它PCIE设备（如第二张显卡）供电；如果使用定制线的话，也可以将显卡的两条6+2线分开制作，会使双8pin或6+8pin供电的显卡走线更加方便和美观。
二，拆解 ▼电源的用料果然还是要拆一拆才能一探究竟，所以笔者果断弃保。
▼乍一眼看上去东西还不少，内部比较紧凑。
▼一级EMI滤波电路，由一个X电容，两个Y电容和一个磁环组成，十分常见的方案。
▼二级EMI，零件不多，但是应该合格。
▼主电容是TEAPO 85℃ 400V 330μF，对500W来说应该刚好够用。
▼变压器特写，一主一辅，两个变压器之间有一个黑色胶套包裹的线圈，应该是磁放大线圈，笔者忘记拍摄开关管，但是官方宣传是双管正激方案，这个应该不会错。
▼PCB再怎么紧凑也不忘放上自家LOGO。
▼一大一小两个线圈，加上之前说的磁放大线圈，典型的单磁放大结构。
▼线材引脚全部套有热缩管，还不错。
▼从这个角度能看到不少侧电容，都是TAICON 105℃，数量上也不少，这张图片里还能看到一些模组接口的焊点，焊点没有问题，看到这里电源用料和做工都没有问题。
▼风扇是普通的12V、0.3A七扇叶风扇，引线只有两条，插口也只有2针，不知有没有电压调速。
▲小结：从拆解来看电源的做工和用料都还不错，处于合格线之上，双管正激+单磁放大也是这个档次电源的常见方案，用了好多年已经很成熟了，再加上全模组设计，感觉299这个价位也算是有一点性价比吧。
三、上机 ▼用料再好也只是表面现象，上机最实在。电源长度仅14厘米（不含模组线卡扣），这个长度的电源对大多数机箱的兼容性没有问题。
▼走线效果图，笔者的机箱是爱国者月光宝盒X，果然线材长度刚刚好够走背线，CPU线还略短一丢丢，再长一点就能更好得藏线了，线材硬度一般，算不上软但也不至于很硬，背线难度不大。笔者的机箱自带风扇集线器和7个机箱风扇和1个灯条，背线较多，如果使用4个或以下的机箱风扇，应该可以更加整洁，而且由于笔者偷懒，机箱侧边没有绑扎线带，绑上去效果也还能更好一点。
▼机箱内部走线效果之主板供电线。
▼显卡供电线。
▼CPU供电线从机箱内几乎看不到就不拍了，下图是点亮后的整体效果。
▼你问我这张图有啥意义？废话！当然是晒环境啦。
四，性能测试 这里笔者首先介绍一下测试平台 CPU：Intel i5-6600 主板：华硕B150 PRO GAMING/AURA 内存：宇瞻黑豹DDR4 2400 8G灯条 硬盘：建兴T10 128G+intel 600p 256G+希捷酷鱼2T+西数500G 显卡：蓝宝石RX460 4G 1024SP超白金OC 散热：酷冷至尊冰神B120 机箱：爱国者月光宝盒X
4.1电压稳定性测试 4.1.1万用表测试 笔者会在待机、单烤显卡、全机烤机时分别测试输出电压，进行比较。
▼待机时，由于笔者电脑上的风扇和硬盘较多，待机功率较高，功率仪读数在86W左右。
▼此时12V电压在11.91伏，略低标准值一丢丢。
▼5V电压则偏高一点，在5.11V。
▼3.3V电压拍摄比较困难，大家凑合看吧，此时在3.38V。
▼单烤显卡时，功率仪读数在196W左右。
▼此时的12V下降到11.87。
▼5V则升高至5.17。
▼3.3V也降了一丢丢，倒是更接近标准数值了。
▼最后是同时使用AIDA64和MSI Kombustor进行全机烤机，此时功率仪的读数为257W，这是笔者的平台所能达到的最大功耗了（未超频），然而也就刚好到电源额定功率的一半。电源满载时的电压只能推测得出了。
▼此时12V电压又降了一点点，到11.86V，但是离11.4V的临界点还有一些差距，照这个趋势看，即使满载应该也不会跌出11.4V的下限。
▼5V电压进一步升高至5.18，照这个趋势看，满载时很有可能压线甚至超出5.25V的临界值，还是有点危险，单路磁放大的通病吧。
▼3.3V倒是没变，估计满载时还会降一点，但仍在标准值左右，肯定没有问题。
▼作成图表如下，临界值是由英特尔规定的±5%。
4.1.2OCCT软件测试 OCCT软件是通过记录主板上的传感器采集到的数据，来测量电压稳定性的软件，其结果是由电源和主板共同影响的，但是通常读数有一定误差，参考一下即可。 ▼全机烤机（功率仪读数250W左右）10分钟后，得到下面3张图，分别表示3路电压的波动情况。
▲小结：WL500的电压稳定性还可以，12V和3.3V电压相对稳定，根据测试来看即使满载也不会超出临界值，但是5V电压在高负载下有压线甚至超限的可能。还是建议大家保守一点，不要把额定功率吃得太满，这样既有利于机器稳定，也能增加电源的使用寿命。
4.2一次意（zuo）外（si） 这里有一个插曲提一下，笔者在用万用表测量电压的过程中，一不注意正负极碰到一起导致短路，爆出了电火花，一看显示器已经关机（当时正在全机烤机），当时惊出一身汗，心想完了，主板啥的别挂了。但是仅仅一秒之后，在笔者的汗还没来得及渗出毛孔时，电脑刷的一下自动开机并顺利进入系统，啥事也没有。 虽说这次短路保护不知是主板还是电源发挥的作用，毕竟两者都有一定的保护功能，但是至少能说明短时短路不会对电源乃至正台电脑造成致命伤，电源在这之中应该不是毫无作为的。 ▼下图箭头所指的地方就是爆出电火花的位置，触点已经被烧变形了。
4.3温度测试 ▼测试工具是红外测温仪，通过红点瞄准可以准确测量电源外壳甚至内部元件的温度，测量时墙壁温度（即室温）大约23度。
▼待机时（功率仪读数89W），电源模组线插口附近的外壳温度为25.3度，仅仅比室温高了2度。
▼此时通过散热孔瞄准二级EMI的电感，温度大约34.6度，测量结果可能受到散热孔的干扰。
▼单烤显卡时的温度意义不打了，直接上全机烤机的（功率仪读数260W，烤机10分钟后），此时外壳大约27.1度，比待机又高了2度，升温幅度不大。
▼同样位置的电感为36.3度，提升幅度同样是2度左右，不过还是要注意这只是电源半载时的温度，满载时应该会更高一点，另外电源温度也可能受机箱风道的影响，笔者的电源是独立风道，若并非独立风道温度可能又会不同。但是不管怎么说，从测试结果看，电源的温度控制还算到位。
4.4噪音测试 噪音嘛，也是电脑使用时影响体验的一个因素，但是从之前的温度测试来看，由于温度变化不大，估计风扇转速也不会有很大变化，姑且一测吧。 另外说明一下测试环境，测试噪音时机箱风扇全关，显卡风扇在待机时也会停转，此时电脑能发出声音的只有电源风扇和CPU水泵（或者还有一些啸叫？），干扰因素应该不大。 ▼待机时（功率仪读数56W）的通风口处噪音，50.5dBA，相当于轻声说话的声音。
▼侧板一面靠近机箱底部电源风扇位置的噪音为46.9，算是比较安静的环境了。
▼全机烤机时（功率仪读数215W），散热孔处的噪音升高2dBA，为53dBA，这与其说是电源噪音升高，不如说是显卡风扇和啸叫带来的噪音影响。
▼此时侧板处靠近电源风扇位置的噪音只提高了1dBA，几乎可以说是误差了。
▲小结：电源噪音不用担心，至少半载时不用担心。
五，总结 通过以上测试，笔者对酷冷WL500这款电源进行一下总结 1，颜值一般，不过大多数机箱里根本看不到电源，这条倒算不上什么缺点。 2，用料和做工合格，双管正激+单路磁放大的方案比较成熟，虽然转换率比不上更新的方案，但是也没有明显的短板。 3，全模组设计，可以根据需求安装线材，利于减少机箱内杂乱的电线；可以制作定制线，使机箱更加美观。 4，原装模组线长度够用，硬度适中，能够满足背线需求。 5，电压稳定性还可以，12V和3.3V没有任何问题，在高负载时5V有可能压线甚至过限，建议大家适当控制平台功耗。 6，电源温度和噪音控制比较到位。 7，性价比尚可，299可以买到的全模电源比较稀少，对于预算不足又想要全模电源的用户是个不错的选择。
以上就是本篇评测的全部内容，感谢大家阅读。 |
|
