根据网络监控的规模来选择合适的交换机

       高清监控系统长时间大数据传输，这对网络系统的要求很高。还要不卡顿、消延迟、稳定可靠100年。那么交换机一定要好，作为网络系统的核心传输设备的交换机该怎么选择？受哪些因素影响？

       本人长期从事丰润达交换机和海康摄像机的工程项目，就以它们为例总结以下几个方面。

       一，影响交换机选择的因素

       1，分辨率

       摄像机常见的分辨率有720P、960P、1080P…4K，大分辨率意味着大数据量，意味着码流越大，所需要的网络带宽越大。

       2，编码协议

       本文讨论以H.264为基准，最新的H.265压缩编码协议已发布，但目前的主流设备仍以H.264为主。

       3，带宽

       需要知道的是，就算两个摄像机的分辨率、编码协议一致，但由于方案厂家不同，可能两个视频的的码流可能相差几倍。

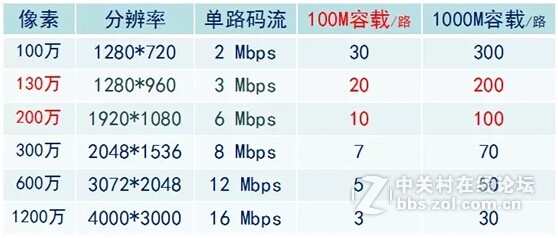

       目前，130万、200万像素的摄像机应用最广泛。对于一个百兆交换机来说，最高可容载130万摄像头20路，200万摄像头10路。

       再给大家一个经验值：视频总码流＜网络带宽的60%，视频才能愉快又流畅。

       二，以下根据丰润达交换机的实际应用经验总结了几点，供大家参考：

       1，小型网络监控系统（130万 20台、200万 10台 以内）

       在小型网络监控系统中，纯百兆网就足够支撑流畅运行。如果点位比较集中、且在100米内，采用星型拓扑结构；如果点位分布较远，采用级联结构。

       实战：级联带海康的300W摄像机，海康官网查到其码流8M，每台交换机带2、3台300W摄像机，级联的总带机量不超过8台，是完全可行。

       总结：小型的组网要点是“专网专用”， 选交换机的要点是“端口隔离”。 具体做法：选购能设置VLAN的智能交换机或带固化VLAN的傻交换机。作用是隔离广播域、提高传输效率！

       2，中型网络监控系统（130万 200台、200万 100台 以内）

       中型网络监控系统的特点是范围大，其点位基本是分散的，采用方案建议：

       接入层依然可采用100M交换机，小端口的交换机很好用；汇聚层则用多千兆上联口或全千兆的智能型交换机，千兆口接NVR，可保障25路-32路大型录像机的汇入带宽。

       摄像机数量较多或多中心分布设计，组网要点：汇聚层的智能交换机设置VLAN。

       具体做法：把每台NVR及汇入的IPC设为一组虚拟专网，2-3台汇聚交换机千兆级联。

       作用是有助于控制流量，释放带宽给端口应用，管理灵活，相对安全。

       3，大型网络监控系统

       不只是增加监控前端的摄像头负载，并加上存储服务器、网络视频矩阵和流媒体服务器，最重要还是与其他业务系统整合集成，运维管理调度平台和报警联动指挥系统等联动组网。

       三，为保障高清视频大数据、长时间流畅传输，交换机怎么选：

       1. 交换机端口数，由IPC的点位和数量决定

       2. 交换机的速率和级联带机量，对照带宽容载表

       3. 100M接入，固化VLAN ，端口隔离广播域

       4. 1000M汇聚，多组NVR，设VLAN专网
