PK华为P8 联想Vibe Shot拆机 首款使用热管散热的手机！

Vibe Shot是在联想众多手机中罕见的特色机型，采用骁龙615方案，8核3G内存32G容量，最具卖点的就是全网通4G支持及富有特色的专业拍照能力，而1799的售价更是让同类机型汗颜。作为联想倾情打造的机型在做工用料上是否同样出众？于是就有了今天的拆机。

    开包对比华为P8

整个包装设计比较薄，不经意之间可能会误认为领带。一共分红色、白色和深灰色3个版本。

附件上只能以简陋来形容，除了常规的说明书保修卡，仅有必备的充电器和数据线，当然了自己海淘一个森海塞尔MX215还是可以将整体的价格控制在2100以内，很有竞争力。

相比华为的P8，Vibe Shot还是显得略高一些，而在色彩的搭配上，习惯了满大街金色的今天那一抹亮骚的红色是不是更有特色一些呢？不过相对于我这个大老爷们应该是灰色更适合我。在熄屏的状态下Vibe Shot正面全黑的设计让它更显长一些。同为金属边框P8略有弧度而Vibe Shot则是扁平化设计，同时过渡到背面的转角接近90度，因此会有搁手的感觉。

在背壳的设计上P8采用一体式金属背壳，因此在结构强度上更有优势，而Vibe Shot采用多金属中框+玻璃后盖，面观看上两而各有千秋。

导航键的设计上P8采用的是虚拟键可以隐藏，而Vibe Shot采用实体键短按会亮起，晚上使用也不必担心了。在使用的便捷程度上Vibe Shot优于P8.但是在屏占比上P8优于Vibe Shot一条导航键的位置，P8的屏更长。

两者的按钮都被设计在右侧，不同的是P8下半部分是2个SIM卡插口，而Vibe Shot则是照相模式切换键和快门。从设计上来看Vibe Shot快门键盘的位置设计十分科学，如此一来在在使用上和卡片机并无二至，更加适合日常的使用习惯，特别是实体的快门键，在使用上更加酸爽，单手都可以拍照，这是虚拟键所无法比拟的，

Vibe Shot把SIM卡位和TF卡位设计在左侧面。

扬声器都被设计在底部侧出式，不同造型的开孔设计造就了2种截然不同的风格。在声音的音量和亮度上8P略好于Vibe Shot，而Vibe Shot每次播放音乐都有一个音量由轻至强的缓冲过程，可以有效保护听力不受伤害。

两者的摄像头都没有突出，这一点是值得赞扬的。Vibe Shot以拍照为特色，因此摄像头的规格更高采用1600W的后置摄像头，而P8为1300W，在实际使用感受上同位置拍照，Vibe Shot的解析力更强，而在闪光灯的设计上也是Vibe Shot更有优势，采用了三色温补光灯，在亮度和指数上更好。

Vibe Shot在防摔设计上十分到位，背面的中框高于玻璃很好地保护了背面的玻璃，而在正面用黑色的EPC保护玻璃同时金属中框低于EPC，这样的设计在跌落时第一受力点为突出的中框，同时即便是中框在外力下变形也不会挤压到触摸屏，如此的设计更有优势。

Vibe Shot背面采用黑色玻璃，上半部分拉丝感，如此的造型让它从这个角度看更像是一个卡片机，从此出门更也不用带卡片机了，哈哈！

  拆机做工用料全分析：

网上并没有Vibe Shot的拆机资源，凭借以往的经验，应该从背面下手，因为是粘合的所以对背面均匀加热。本来这个活应该用热风枪解决，无奈858D+烧了，现在连安泰信也这么这靠谱我真是醉了，只好用电吹风解决。

因为是玻璃不能用蛮力所以这里需要辅助，注意用刀片轻累轻划开双面胶不要顶到玻璃不然后会碎。（拆机有风险，非专业人士切勿模仿！）

打开后于我之前判断的一样，用螺丝固定中框，要拆需要先退螺丝。没猜到的是还有一大张黑色石墨片把热量传导到玻璃后盖。

退出螺丝，注意这里其中有一枚螺丝是有易碎帖的，拆后会没有保修请三思。

紧靠着电池的红色边框上有2枚小螺丝，这2枚螺丝是固定相机模式切换键的，你可以选择拆和不拆，没有影响。

以前我总会标记螺丝位，打从有了这张磁吸板之后再也没有标记后，把螺丝按拆出来的状态吸到板上，除了防掉之外，还不会出现恢复时螺丝拧错位的情况。

把石墨片开除，注意手法一定要平稳。

这时可以看到Vibe Shot采用的是一块2900-3000mah的锂电板。

去掉这一枚螺丝，才可以进行下一步的拆机。

先退TF卡槽，支持最高128G扩容。

SIM卡槽全网通4G，支持2张SIM卡。

这样就可以移除金属中框。

完整的金属中框，灰色部分挂掉后还是金属的。金属中框除了起到滚滑架的作用外同时还加强了整机的结构强度，同时更容易散热。

在接近核心原器件之前，先把电源接口挑开这是最安全的。

分离屏幕连接线。

分离按钮连接线。

分离800W前置摄像头。

800W前置摄像头。

分离扬声器。

采用一个三磁路喇叭，设计有完整的音腔，采用侧出式设计。

现在可以分离主板了。

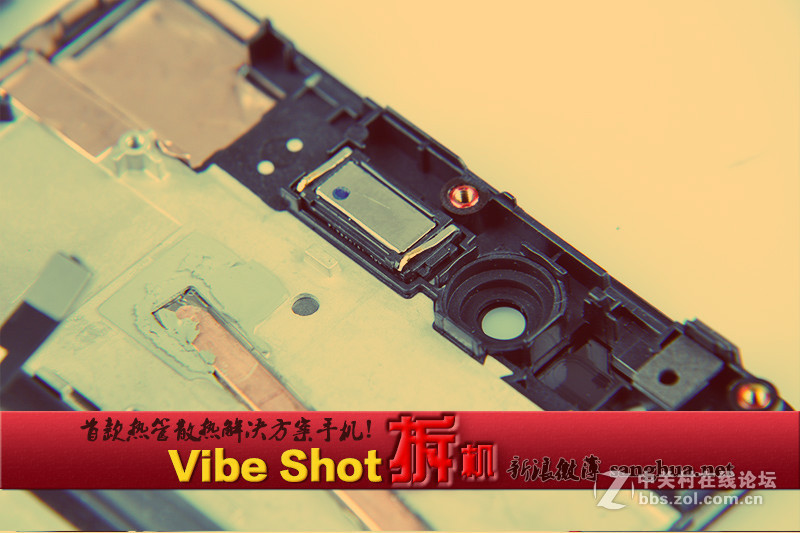

被眼前的这一幕惊呆了，这是第一次看到能在手机上采用热管的设计，热管顶部正对的是主控芯片。通过热管把热量传导到手机中框及屏幕与主板之间的金属防滚滑架上加强了散热。不出意外这手机会被人诟病左侧比较热，原因在于这条热管把热量都带出有利于机子的稳定性及性能的发挥，同时热量不会淤积在手机内部，对有效延长了使用寿命。我个人倒是更喜欢这种设计，一样的芯片方案，发热必定的相同的，如果外壳不热，说明热量淤积在手机内部，同时过高的热量会导致自动降频，这就是手机为啥开机时间长了反应慢的根本原因所在了，当然了Vibe Shot采用了热管不存在这些问题，但是应该也会得到暖手保的外号，在跑游戏时性能全开会比较热。

但是在热管的连接上采用的是导热硅脂，相比热管直触及铜底多少会有所损失。热管上方为听筒位置，采用一枚三磁路扬声器来保证音质音量。

分离1600W像素的后置摄像头。

Vibe Shot采用1600万像素的星空体育平台背照式摄像头，保证弱光下出片的品质。

同时采用六镜式镜头，其实是6P镜头。由6个球面组成，它可以把从各个方向的射入得光线折射成平行光，从而提高镜头对光线的利用率，保证足够的曝光度。

采用C型主板，相比子母型主板有着更高的可靠性，因为元件都在主板上因此有更好的稳定性及更快的信号传输速度。同时主板被大面积的金属罩屏蔽，防止信号干扰。

继续看主控芯片，移除金属罩。

主控被一片散热硅脂覆盖。

擦干净之后可以看到这是一片MSM8939, 骁龙615八核芯片，大小四核设计，平时使用时小四核全开，跑性能要求更高的应用时八核全开。GPU采用GPU Adreno 405，高于骁龙410 Adreno 306，但是低于骁龙805 Adreno 420应用目前主流的掌游还是游刃有余。

这是手上机最高规格的闪光灯，采用三色温补光灯，亮度更高，同时闪光的指数更好，这也就意味着能得到画质更好的照片。而闪光灯下的2个黑色小孔则是红外辅助对焦传感器，在手机上我也是第一次见到，可见Vibe Shot以拍照为特点，在拍照上真是下足了功夫。

图中黄色的小方块为降噪麦，用来提取周围环境的噪声。

而这张图上的黄色的小方块才是用来通话的话筒。在上图还可以看到圆形的振动马达。

这是金属防滚滑架，屏幕和电源被粘在上面。

触摸芯片采用Synaptics S332UA高性能多点触控输入解决方案，针对对角线长度最大为 5 英寸的触屏进行了优化，SignalClarity? 技术实现强大的干扰免疫能力。

最后全家福。

原本应该所有的芯片露出给大家看的，无奈安泰信858D+罢工，在上一次使用中温度突然失控，直接跳到450度导致手柄烧毁，走售说手柄只保半年，主机温度失控所导致的手柄损坏也得用户自己买单，换手柄加来回的快递费差不多可以买个新的，连安泰信都这么不靠谱，暂时也是知道买哪个品牌的热风枪了。期待大伙推荐个靠谱的。遗憾的这次的拆机无法露出芯片了，对大伙说声抱歉。

  Sanghua点评：

        联想Vibe Shot在外观上相比P8可以说是各有千秋，Vibe Shot除了支持全网通4G之外，双卡插入后还可以支持一张128G的TF卡，这种设计在手机上是极为罕见的，同时在拍照上下足了工夫，整个外观设计俨然就是一个能打电话的卡片机。同时进一步强化拍照功能，支持专业模式，在硬件上除了采用的1600万像素的星空体育平台背照式摄像头之外更采用了6镜式镜头，保证通光量，同时更有三色温补光灯支持，红外对焦及光学防抖，可以相比同类拍照手机Vibe Shot是相当BT的一个产品。特别适合像我这种出门照片不想带沉重单反的人。更为BT的是在手机竟然采用热管散热，热量不会淤积在手机内部，保证了骁龙615性能的发挥，骁龙615基本能满足日常应用及绝大部分游戏应用，但是最蛋疼的是也是615八核的设计，大小核平时使用时小核4核全开无法关闭，无法做到低应用下开单核或者双核，这也导致了Vibe Shot掉电较快，被朋友们欢乐的调侃：出门别忘了带上充电保。当然这是所有采用骁龙615产品的通病。好成使用原装充电器时充电速度较快。最后1799的价格我只能说Vibe Shot真是良心价，这势必是促使一大波615机型以降价来回应。
