今年的气温可真高，马上九月了，还是很热啊！最近也正好有空，就想把自己的老主机改一下水冷。

没有主题的水冷也是没有灵魂的！而自己平时也喜欢玩英雄联盟，所以就定下水冷主机的主题：一个我很喜欢的LOL英雄-影流之主-劫

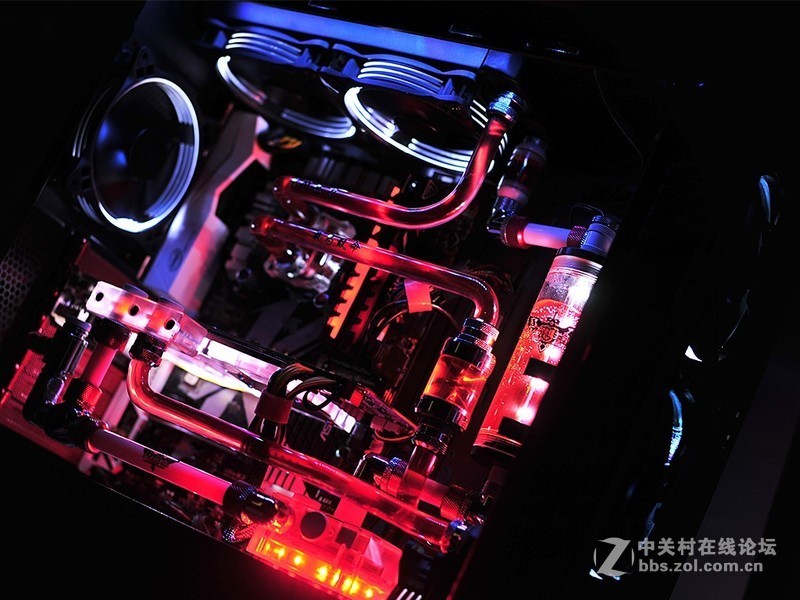

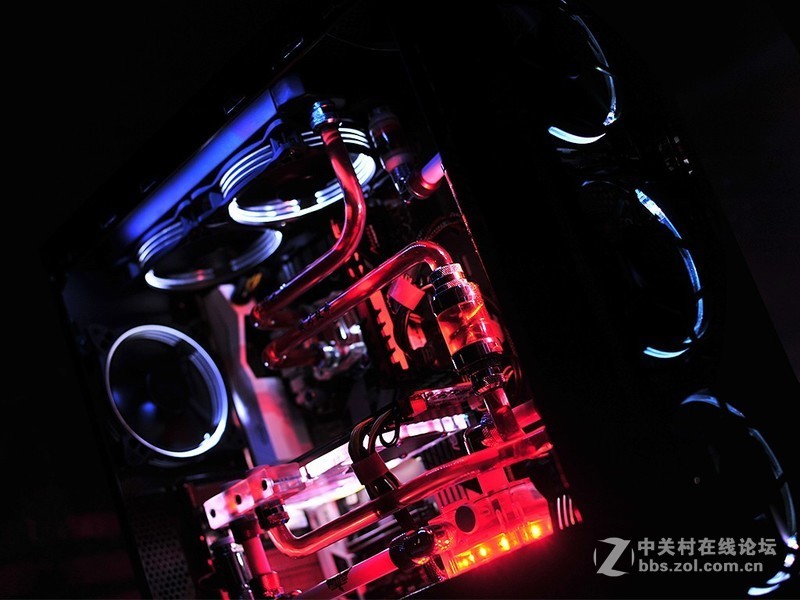

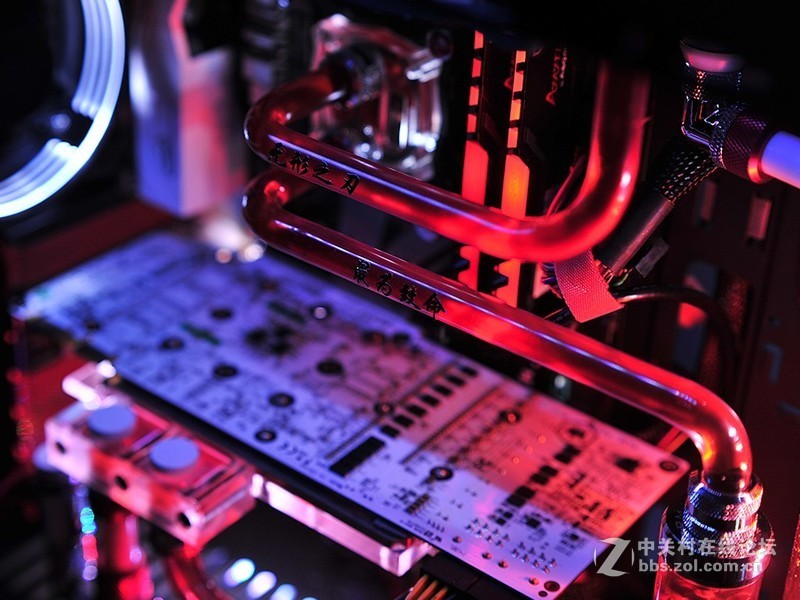

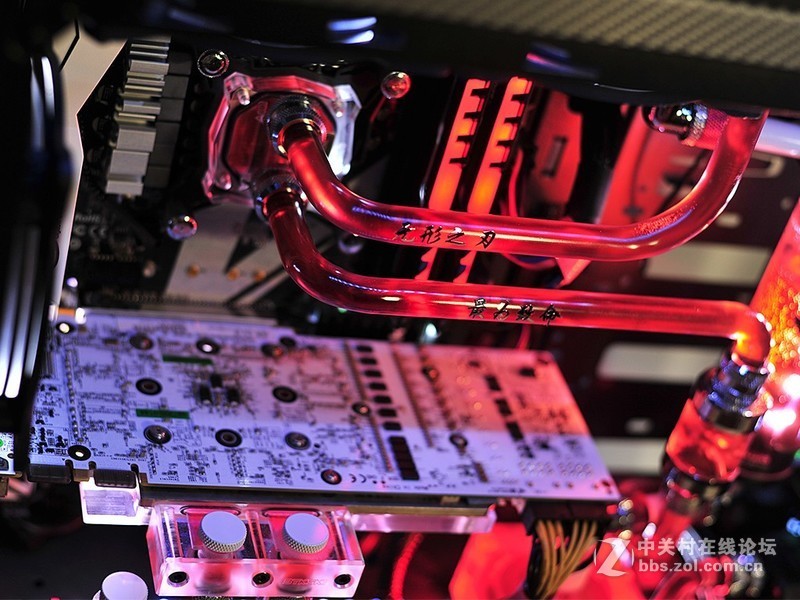

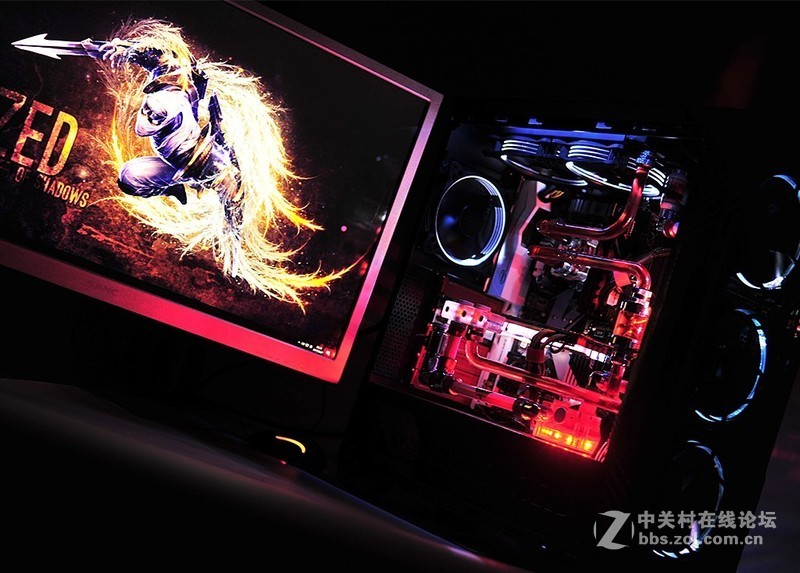

完成作品展示

所选硬件介绍

机箱：金河田 峥嵘Z2战士 银黑

机箱尺寸为： 476*213*507mm；两侧钢化玻璃，官方介绍4mm厚，正面也是玻璃，还有铝合金装饰条，有点像铠甲。

顶部防尘网为磁吸式；顶部位置支持3个120mm风扇/360冷排或者是2个140mm风扇。

IO部分在顶部，有风扇开关，电源开关，复位开关，USB3.0接口，耳机接口，麦克风接口，USB2.0接口x2，电源指标灯，硬盘指示灯等。

机箱底部的脚架设计，电源安装位置的下侧同样设置了防尘网，为易拆卸的设计。

官方介绍机箱兼容160mm的CPU风冷散热器，400mm长显卡；前面板支持3个120mm风扇/360冷排或者是2个140mm风扇/280冷排。当然后面还有一个120mm风扇/冷排安装位。此外电源仓上部也是可以支持2个120mm风扇

存储方面支持1个2.5英寸固态硬盘、2个3.5英寸机械硬盘（可兼容SSD）。

电源：金河田Z监制 GF500G

额定500w，过了文明用语，非模组，型号为600ALG

散热风扇为12cm

官网上介绍的拓扑结构为：双管正激+DC-DC，应该是非常成熟的方案了，台系电容，双路+12v

线材方面：CPU线材 650mm；主板24pin线材 500mm；显卡线材450mm+150mm

CPU：7700k

今年RYZEN平台很给力，不过玩游戏嘛还是intel平台好一些

主板：华擎 Z270 Killer SLI主板

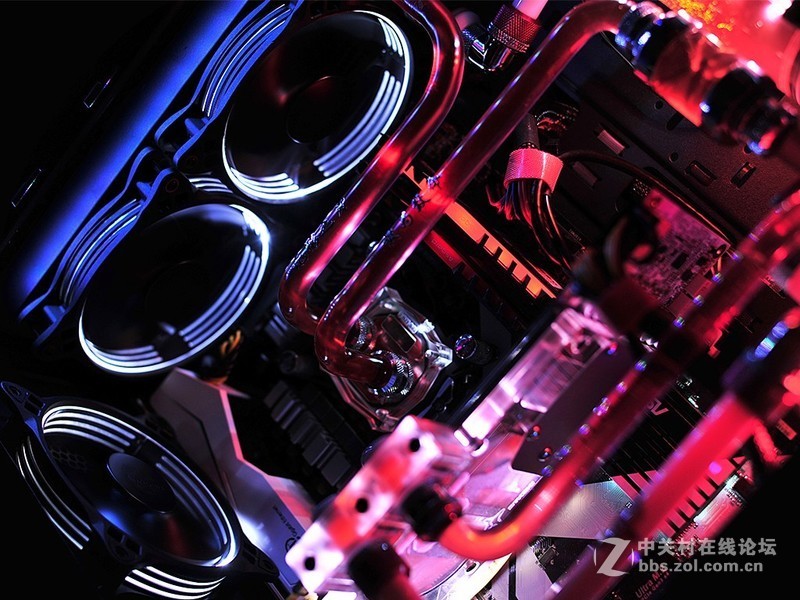

冷头和快拧特写

先把平台安装好，整理下思路，好设计水路。（主板上的k好明显啊）

内存：阿扎赛尔DDR4 3600

选择了个高频内存来玩玩： 阿斯加特，内存型号是：阿扎赛尔DDR4 3600 8G X2

时序电压为17-18-18-39，电压为1.35V

内存的顶部为红光设计。颗粒称为星空体育平台”B-Die”，超频无忧！

显卡：GTX 780名人堂

显卡危机，没有办法，把压箱底的GTX 780名人堂拿出来来霍霍

安装好水冷头

SSD:OV撒丁盘120GB

SSD也就涨价不断，退而求其次，120~128GB的SSD装系统和常用的软件也足够了，这次找到一款满特别SSD：OV撒丁盘120GB。这款产品的芯片是SDP，采用了高集成度一体封装方案。

产品为标准的2.5寸固态硬盘，不过外壳使用了蓝色透明磨砂塑料外壳

从产品背面就可以看到其SDP芯片了，果然非常小，SDP的意思是SATA    Disk in Package，是将SSD主控、NAND颗粒装成一体化模块的高集成度SSD。   其电路复杂程度较普通固态硬盘低，也就更不容易损坏。

由于是SDP封装，即使拆开外壳，也看到不PCB上主控以及NAND等信息，官方介绍的主控是Marvel的88NV1120主控，NAND为TCL，官方介绍为TLC原厂颗粒。

制作小记

开始制作了，冷排规模为240（顶部）+120厚（前面），应该够用了，水路弯管计划设计出两种风格，两种颜色：所以一部部分用上彩管（白），另一部用普通透明管，准备上红色水冷液。

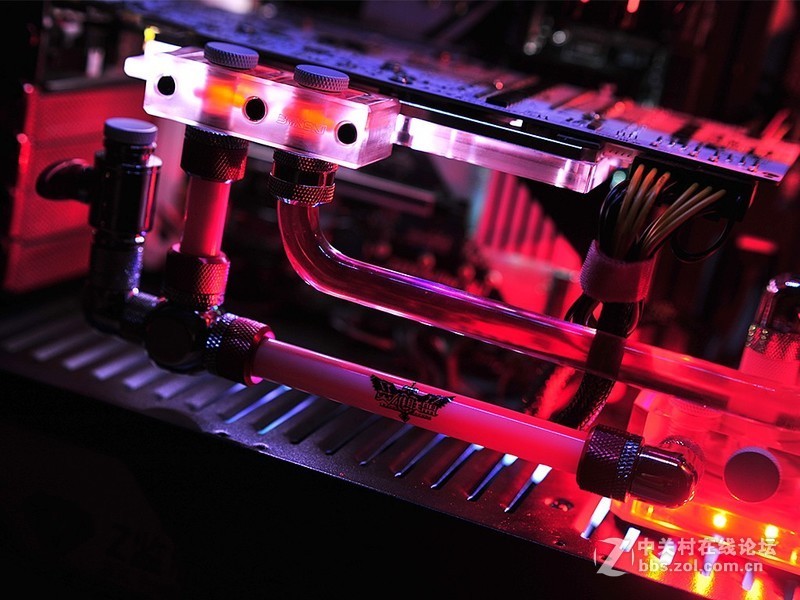

白色管子追求直线效果，没有弯管，达到刚毅的效果。

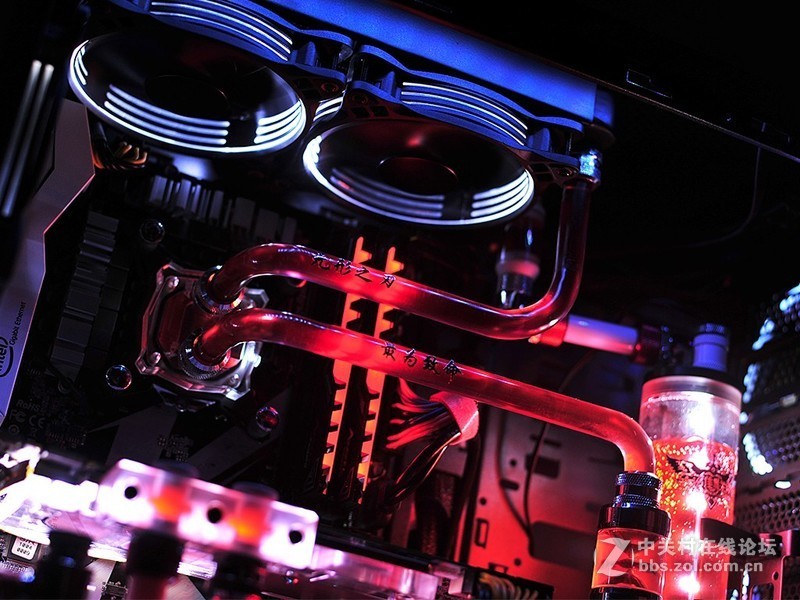

普通透明管追求弧度和弯管的美感

呵呵，背线一直不是我的强项

注水成功

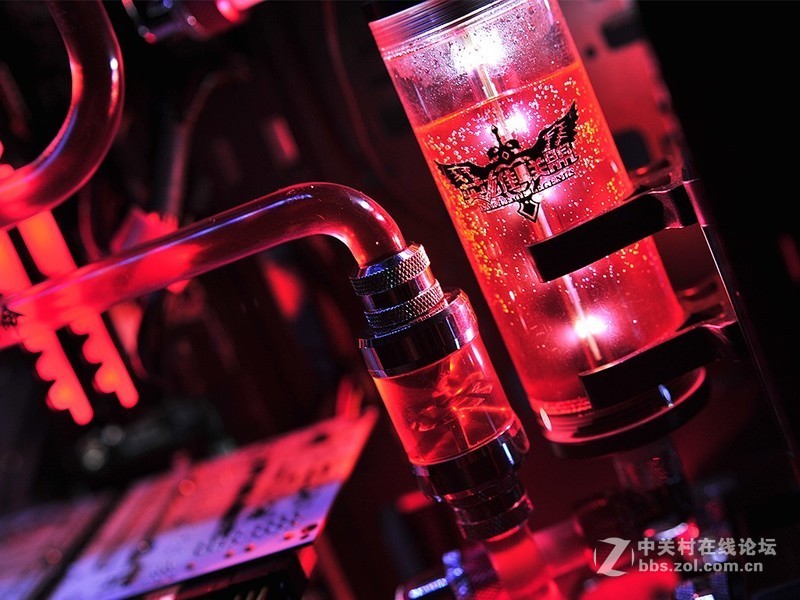

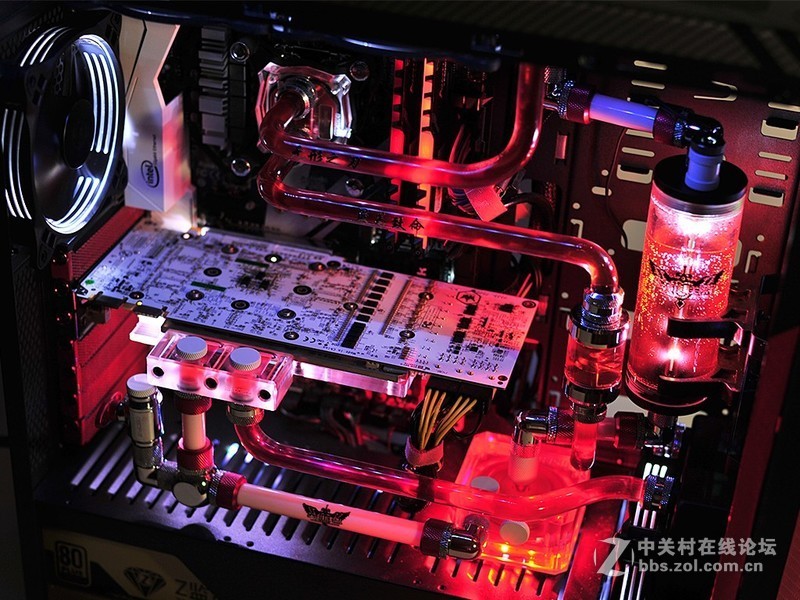

水箱和水流计这里的水路比较复杂，也是设计很久

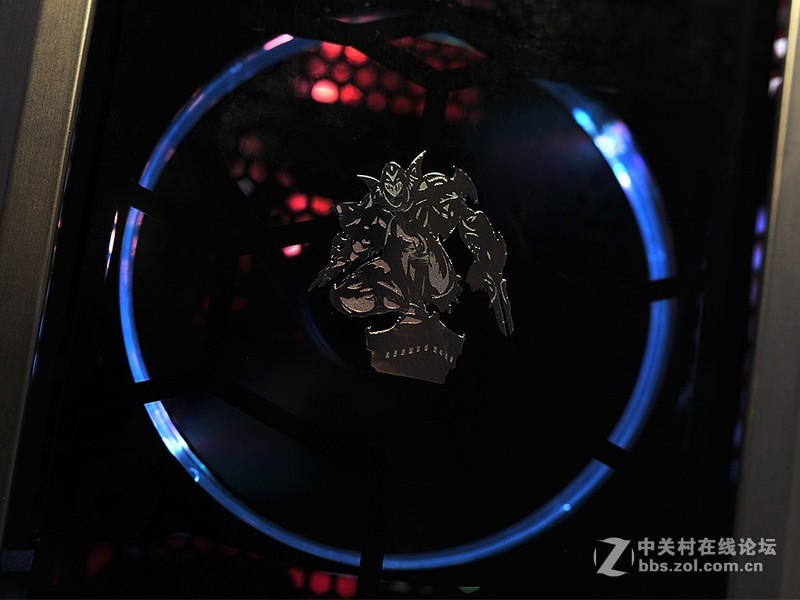

加入LOL英雄-劫的元素

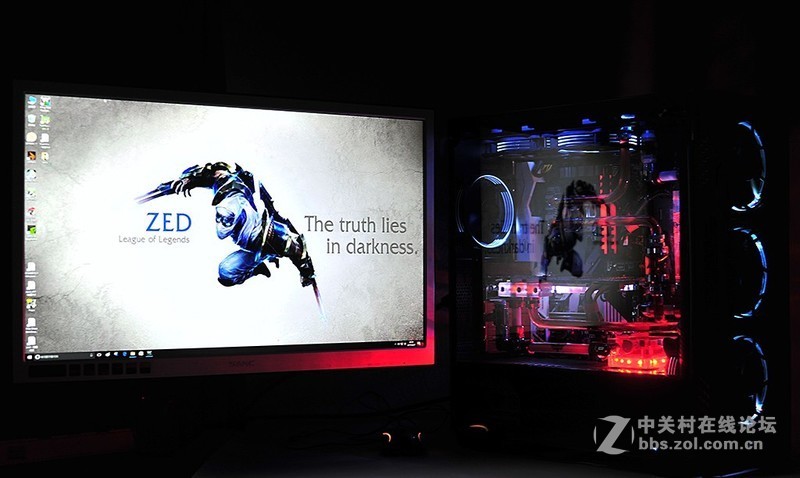

无事故开机成功！
