低成本替代LT6911方案，国产MIPI转eDP方案，CS5523规格书，集睿致远代理商

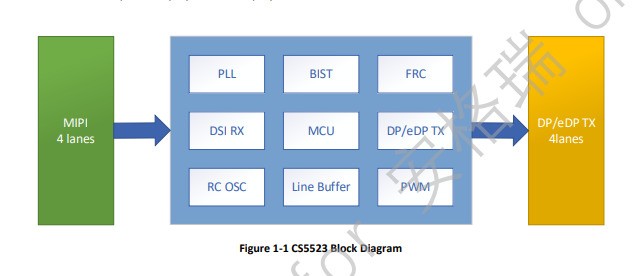

ASL CS5523是MIPI DSI输入、DP/e DP输出转换芯片。MIPI DSI最多支持4个通道，每个通道的最大运行速度为1.5Gps。对于DP 1.2输出，它由4个数据通道组成，支持1.62Gbps和2.7Gbps的链路速率。支持1.62Gbps和2.7Gbps的链路速率。它支持2560的最高分辨率*1440@60Hz.它只能使用单个1.8V电源，以节省成本并优化板空间。

特点

MIPI DSI输入和DP/EDP输出
支持抖动和6位+FRC
将PWM发生器与GPIO输出PWM集成以控制背光
内部通电复位（POR）
嵌入式EDID
带SPI闪存控制器的嵌入式MCU

MIPI输入

支持MIPI?D-PHY 1.2版和MIPI?DSI 1.3版
支持1对4数据通道1时钟通道
0通道双向传输（LP仅限反向）
支持ULPS（超低功耗统计）
支持18/24/30/36位的压缩像素格式RGB
支持18位松散压缩像素格式RGB
支持RGB565 16位输入
DSI主机可以在ESCAPE模式下访问本地寄存器支持同步工作/同步脉冲模式
在V形消隐期间，支持所有线路进入低功率模式
支持LAN/交换
支持连续时钟和/或非连续时钟

Edp/DP输出
VESA DisplayPort TM（DP）v1.2兼容变送器VESA嵌入式DisplayPort TM（eDP）v1.2兼容变送器
支持4通道高达HBR（2.7Gbps）输出
支持6,8bpc，RGB输出
支持数据通道和交换
支持1Mbps AUX通道
最多支持2560x1440@60Hz

其他
单路1.8V电源模式
内部1.2v LDO电源
QFN48 7*7封装
HBM 4-KV用于所有引脚

CS5523 MIPI转LVDS转接板

集睿致远CS5523对比龙讯LT8911，方案设计更简单，整体成本较低！

CS5523适用于多个细分市场和显示器应用，如手持设备、主板、双面板显示器和车载显示器等。
