IT6151即将停产集睿致远CS5523可优势替代IT6151，MIPI转eDP点屏方案

联阳的IT6151即将停产，那么之前用IT6151来设计MIPI转eDP方案，该如何生产这类产品？，IT6151芯片价格较贵，电路设计较繁琐，整体方案BOM成本较高。现在ASL最新推出一款芯片 CS5523可以完全替代兼容IT6151,

CS5523是一款高性能、低功耗的MIPI to eDP转换器，完全符合MIPI标准D-PHY 1.1、DSI 1.1和edp1.3规范。CS5523支持四车道MIPI RX和四车道eDP TX接口。MIPI RX的数据传输率达到1Gbps / lane，同时具有RBR/HBR的数据传输率支持eDP TX接口。

为降低功耗，IT6151支持PSR (Panel Self Refresh)功能。

采用多种低功耗方案降低PSR时的动态运算功耗

开启该功能。专用硬件引脚或固件控制，通过I2C可以轻松设置CS5523

进入待机模式，即无显示状态下的极低功耗状态。具有灵活

MIPI RX和eDP TX的通道配置，系统可以采用最适合的配置进行

选择显示分辨率。所有未使用的车道可以设置为电源关闭模式，以进一步保存

权力。

CS5523提供了友好的固件界面，通过mcs控制eDP面板。的DPCD寄存器也可以通过原生AUX读/写命令轻松访问。保证

保护内容被发送到eDP面板，而不是非hdcp外部DP sink扰频器重置和替代框架也支持IT6151。与

6x6mm小包装，低功耗，适用于移动产品

CS5523特性

四通道MIPI RX，总带宽为4Gbps

四通道eDP TX，两种链路速度，HBR(2.7Gbps)和RBR(1.62Gbps)

符合MIPI D-PHY 1.1和DSI 1.1规范

符合eDP 1.3规范

支持以下24位RGB 4:4:4视频格式:

?DTV分辨率:480i, 576i, 480p, 576p, 720p, 1080i至1080p

?PC分辨率:VGA, SVGA, XGA, SXGA至1600x1200@60Hz, 2048x1536@60Hz

支持DSI各种封装像素流，如:

18/24/30/36位RGB 4:4:4

16/20/24位YCbCr 4:2:2

18位RGB 4:4:4 (loss)

联发科专有显示流解压引擎

兼容联发科应用处理器(AP)，支持最多2048x1536@60Hz面板

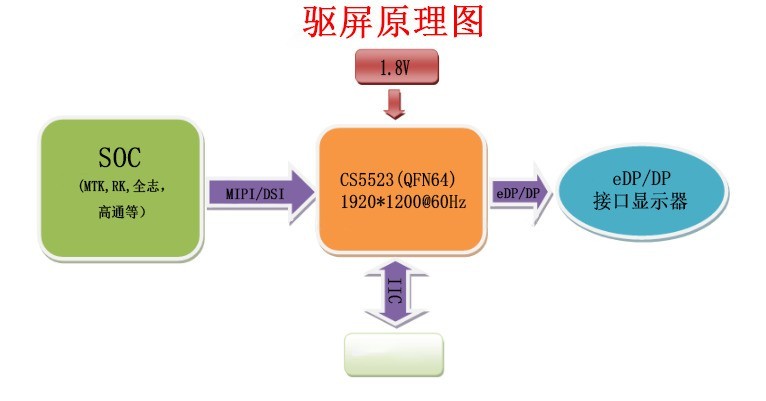

CS5523 MIPI转eDP方案原理图
