集睿致远CS5466Type-c转HDMI8K方案设计|ASL代理商CS5466芯片2Len

CS5466适配于多个配件市场和现实应用主板，例如：主板,显示端口,扩展坞等。CS5266还配备了最高级别的HDCP嵌入式秘钥，能够安全传输受保护的内容，作为集睿致远ASL的一款高度集成单芯片，适合高性能方案设计，集睿致远代理商笑开花，一经集睿致远ASL推出便受到广大用户青睐。

其中，发射机符合HDMI2.1规范并支持12Gbps最大数据速率/通道,显示分辨率可高达8K 30HZ或者4K 144HZ。而当HDMI TMDS传输下，CS5466支持每通道6Gbps的最大允许数据速率，60HZ刷新率下提供4K*2K的24位彩色显示。

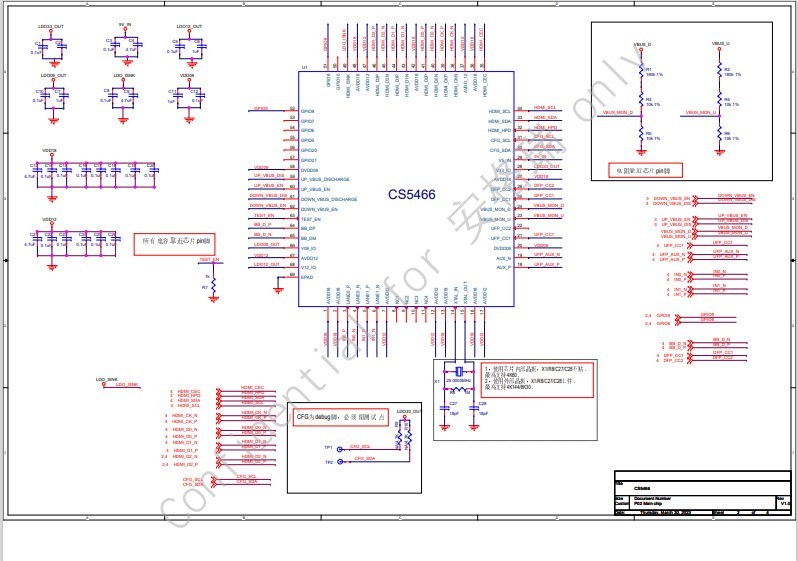

CS5466设计TYPE-C转HDMI（8K30HZ高画质或4K144HZ高刷）方案电路原理图如下：

 CS5466作为ASL新推出的高性能Type-C到HDMI2.1协议转换器，可以通过HDMI输出端口作为TMDS或FRL发射机进行操作。

集睿致远CS5466芯片部分特性：

1. 内置高性能自适应均衡器

2. 支持静态动态HDR和FRL FFE

3. 支持DSC V1.2a并与前一版本向后兼容

4. 最多支持32个16/20/24位音频通道，采样率高达192KHZ

5. 支持可变刷新率（VRR),快速媒体切换(QMS),自动低延迟模式(ALLM)

6. 支持所有USB Type-C通道配置（CC）,一个CC端口实现DP Alt模式通信

7. ……等

市面上4K30HZ的产品已经向4K60HZ发展，可见经济飞速发展的时代物质条件越充裕，消费者的选择也越趋向高端，在未来很长战线中，支持8K分辨率的芯片会成为高端市场的主流，每位商家都应着重于提高自己产品竞争力。
