航嘉MVP500内部以简单说一下

　　模组化板子PCB正面，这里还有最后一道滤波，七颗Aishi的电容，线材根部同样没有套热缩管，不过这个部位一旦套了，几乎不可能装进电源内部，因为线材根部无法弯折。

　　PCB背部做工可以看出航嘉的工艺水准已经是世界级工厂的水平了，没有一丝手工补锡的痕迹，这一点很让人惊喜。

电源采用了CM6800控制的主动式PFC和PWM双管正激 二次侧肖特基管整流，其中3.3V采用单路磁放大的方式输出，这个方案在当前最常见。

　　EMI滤波部分用了两个X电容，两对儿Y电容，两个共模电感，其中交流电入口处的X电容引脚设置了泄电电阻，MOV和保险（放心保）管也都在，这是一个非常完整的EMI滤波电路，航嘉这部分做的到位是因为他们现在制程中不允许有不能通过EMC实验测试的方案出现，所以即便是针对入门市场，EMI滤波电路都是完整可靠的。这对电网和其他设备有好处，对电源输出质量没有什么关系。

　　二次侧滤波的电容有Fcon的，最大一颗来自日化KZH系，359元的500瓦模组电源还用了日系一线电容确实很厚道。线材输出根部箍了金属环，没有套热缩管，不过不同电压线材的间距较大，不容易碰到。

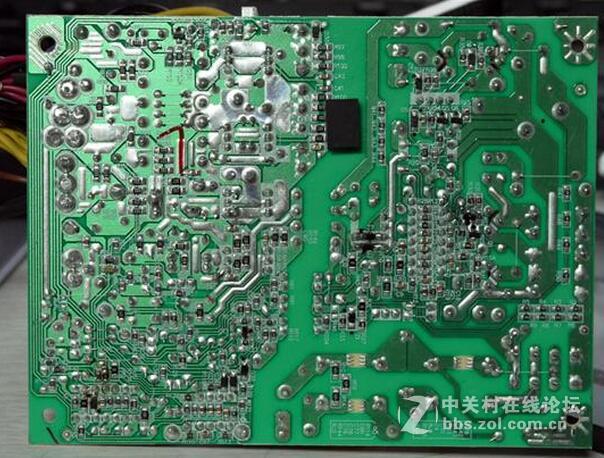

模组化板子PCB背面
