前言：

认识爱国者这个品牌是在早年的华旗资讯的的光驱开始的，爱国者作为一个国产品牌在PC领域涉猎广范，借此机会今天就和大家一起分享和“发现”这款机箱吧。

一、开箱篇：

机箱外包装箱特写：电商专供。包装规格：555×305×550mm

爱国者发现机箱一共分为：黑、白两款，此次的是黑色款。大面积金属前置网面，保证了大量的冷空气可以很顺利的进入到机箱内部，起到良好的散热作用。

机箱品牌LOGO特写，机箱整体为SPCC材质制造，净重6.5KG，

时下流行的游戏机箱，虽然也多有侧透之作，但是大多皆为，小面积亚克力有限局部，即使有较大面积的透视，也限制于金属侧板边框的局限。而这款发现机箱则采用全侧透式设计，让用户更能将机箱内部硬件一览无余。机箱规格：430×230×440mm

全透明侧板，采用前后各三颗快拆式螺丝方式安装。

全侧透亚克力侧板特写

机箱内部特写：这次随机自带有三个12CM透明发光风扇，前12CM*2，后12CM*1

机箱背特写：机箱整体采用分体式布局，电源仓和机械硬盘仓为独立式设计。

前置12CM*2、后置12CM*1 风扇特写

该款机箱支持轻松安装的背部走孔位，在独立电源仓上部还设计有三个线位孔，方便USB、开关，重位等引脚线位的安装

背置SSD硬盘安装位特写

电源安装位特写：在机箱底部，电源安装位置的下方设计有抽拉式防尘过滤网，使用一段时间之后可以直接取下清洗十分的方便。

电源安装十分的人性化，在下方8道独立进气格栅，再次保证了散热风量充足，并在电源与机箱接触的四个边上安装有减震垫片。电源在运行过程可以起到减少震动，让整体机体起到更好的稳定性作用。

拆装式机械硬盘架特写，随机中配置了：5.25*2 支架

机箱脚垫特写：宽大的四个圆柱型的脚垫，让机箱不管是移动还是运行，都能十分平稳的固定在桌面上。

机箱顶部按键及接口特写：USB 2.0*2、USB3.0*3、AUDIO-in-out、SD、microSD读卡器接口，顶置及前置风扇控制开关，开关及复位按键。

体验过这个价格段的多款机箱，发现，确实是发现这款机箱的提供的螺丝是最多的：

主板螺丝35颗、硬盘螺丝8颗、全侧透面板固定螺丝6颗、免工具螺丝4颗等等。。。

机箱内部线材接口特写

二、测量篇

如果说分体式架构和全侧透式侧板设计是这款机箱的两个亮点，则机箱背部超宽走线位更是另一大特色。通过以下的几张测量的照片再次加深一下印象：

机箱背部大空间走线位 3.2CM

电源仓输出线位置宽度特写

不仅背部走线拥有宽大的空间，前置12CM*2风扇位也同样拥有6.2CM的宽敞空间，方便喜欢水冷的用户进行安装

安装电源后的背部空间宽度特写

电源输出线走线位部分特写

三、装机背线篇

这次装机，选用的是爱国者电竞500金牌电源

额定功率500W，12V最大输出功率 480W 20A

机箱整体背线走位特写

将整体线材集中在6个机箱背线孔中部方便固定

背置SSD固态硬盘安装后效果特写

在使用前顶置面板控制开关时：风扇连接此接口后，禁止风扇再连接其它任何接口。

8针CPU独立供电线走位特写，电源线在走位时应避免与主板过于接近，防止电磁干扰。

因为采用了分体式整体架构，机箱内部同样显得简洁有序。机箱支持：ATX、MICRO ATX、ETX等板型。

显卡供电部分特写

电源仓上部走线孔及宽大的空间特写

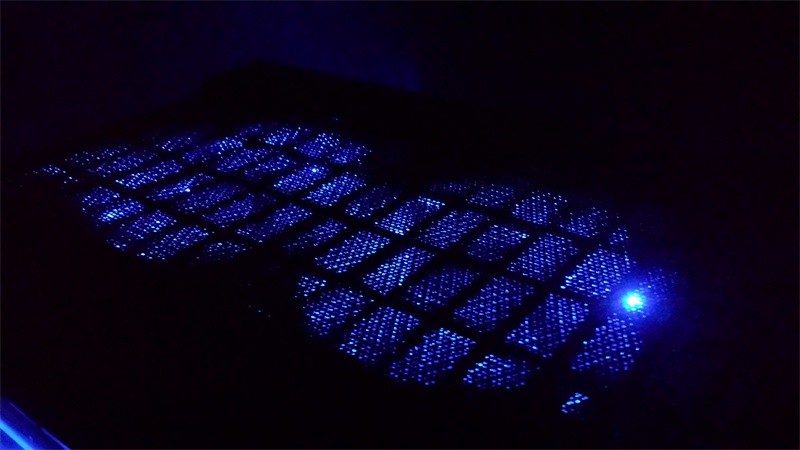

四、机箱LED风扇及亮机展示

总结：

1.分体式架构让机箱各风道之间独立运行互不干扰，内部空间宽大。

2.32MM超宽背线空间设计走线走加顺畅，没有众多线材压迫在一起的烦恼。

3.亚克力全侧透侧板配合自带的三个12CMLED风扇不仅可以全方面察看机器运行情况也不会让灯光全部照射出来显得过于刺眼。

不足:虽然现在很多机箱上面复位键要么设计的很隐蔽要么设计的较小，但是此款机箱的复位键确实过小。
