华擎Z590 Steel Legend WiFi 6E 主板用料分享

前言：

钢铁传奇一直是与迫击炮，小雕，TUF齐名的主板系列，都拥有中阶B系列型号和高阶Z/X系列型号。这次伴随11代酷睿首发的Intel 500系主板中，ASRock Steel Legend 系列的B560和Z590芯片组也位列其中。

为了发挥第11代酷睿处理器的极限性能，Z590芯片组一直以来是高阶玩家关注的重点对象。如今距离1月27号的Z590主板解禁时间已经过去数天，此次分享一番华擎Z590 Steel Legend WiFi 6E主板的用料详情。

主板用料：

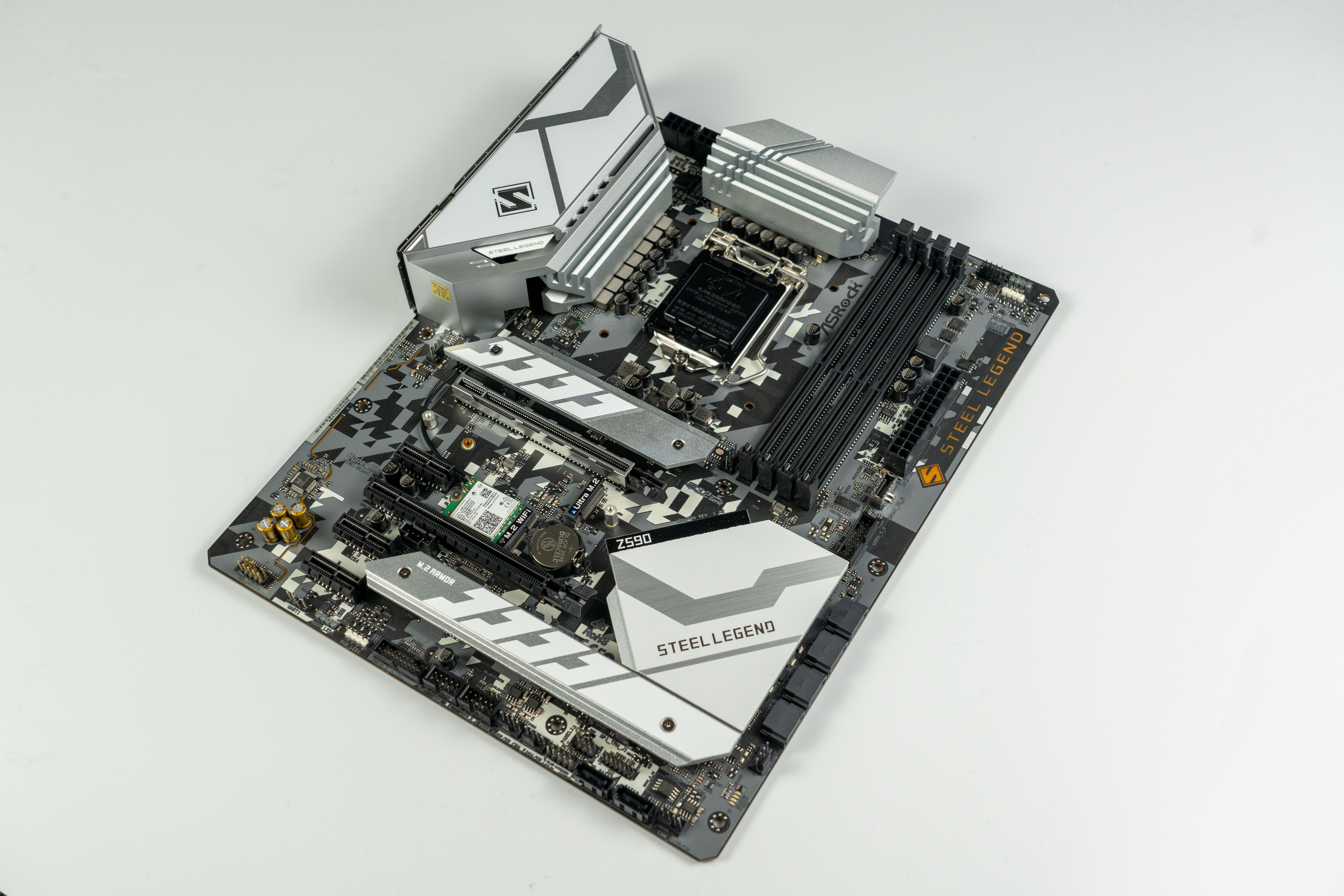

华擎钢铁传奇ASRock Steel Legend系列Z590芯片组提供2款型号，分别是Z590 Steel Legend和Z590 Steel Legend WiFi 6E，两者主要的区别在于WiFi 6E版本标配最新的WiFi 6E规格无线模块。

钢铁传奇系列在ASRock Z590系列产品线是中流砥柱的级别，为了搭载11代酷睿处理器，也为了能够摸索处理器的超频极限，主板的设计与用料是重中之重。

在一款主板最重要的部分，ASRock Z590 Steel Legend WiFi 6E采用了14相Dr.Mos供电方案，8+8Pin供电接口设计。

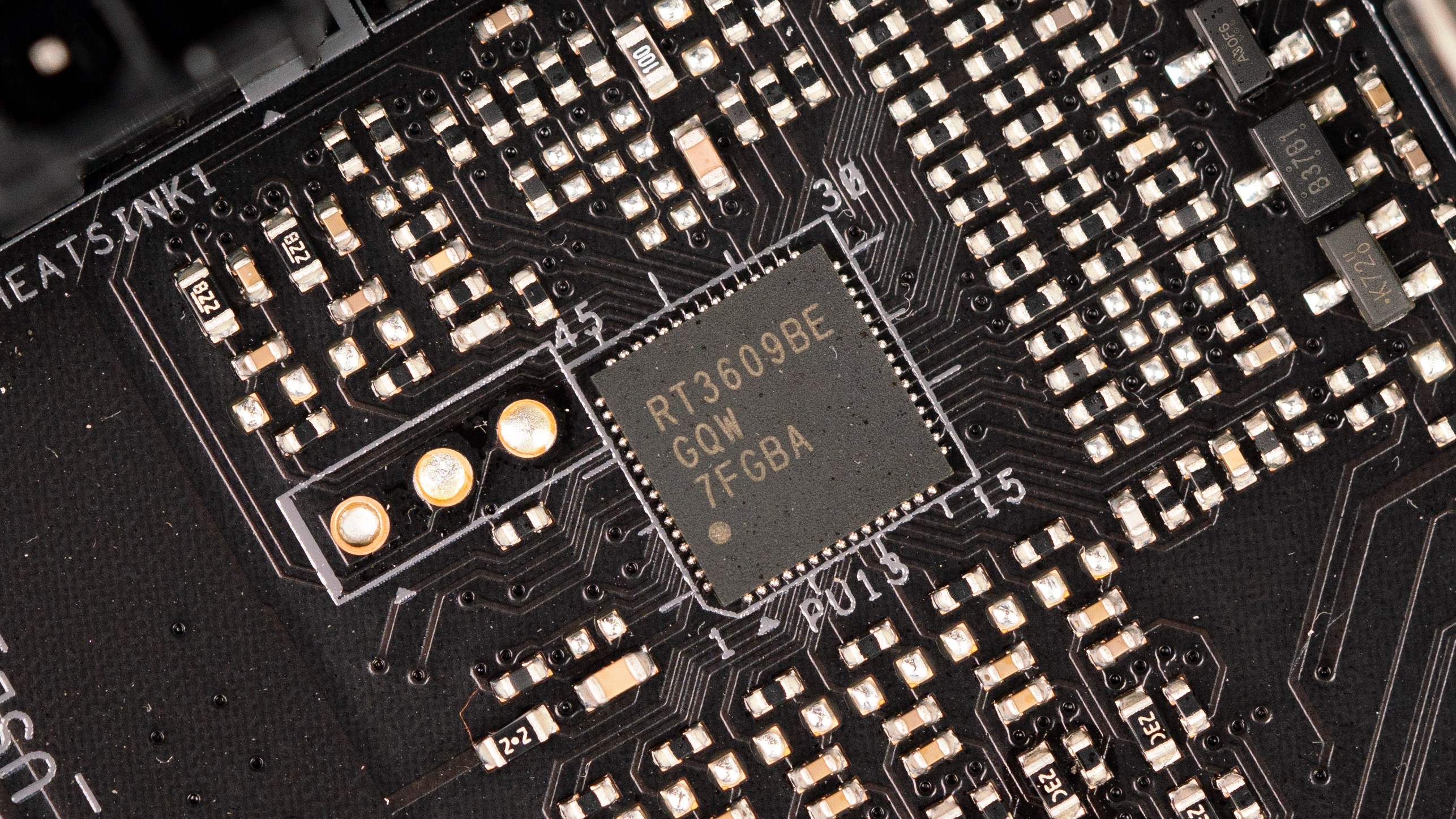

主控采用来自Richtek的RT3609BE，用于控制核心（Vcore）与核显（VGT）供电，是一颗高阶主板常用的6+2相PWM控制器。

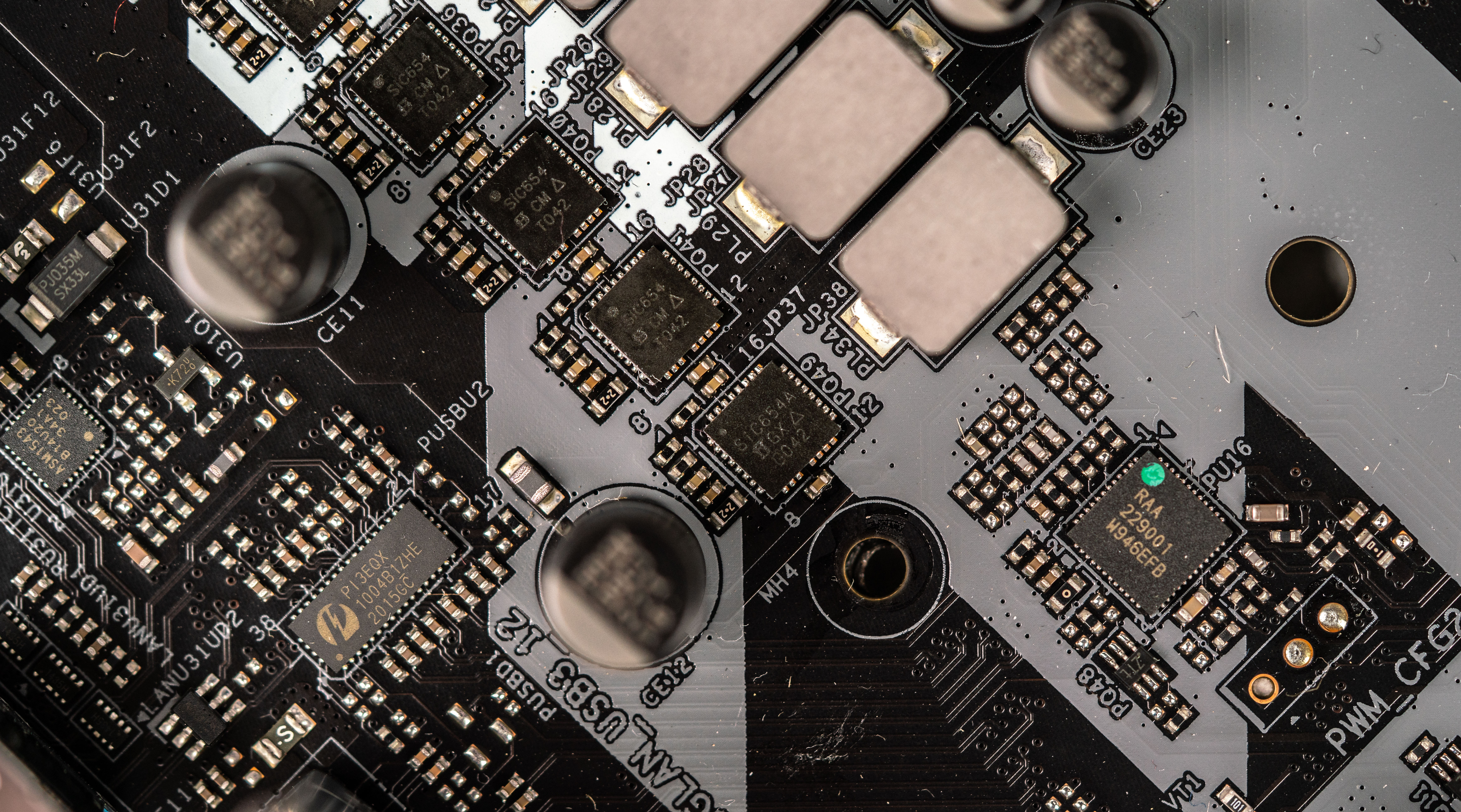

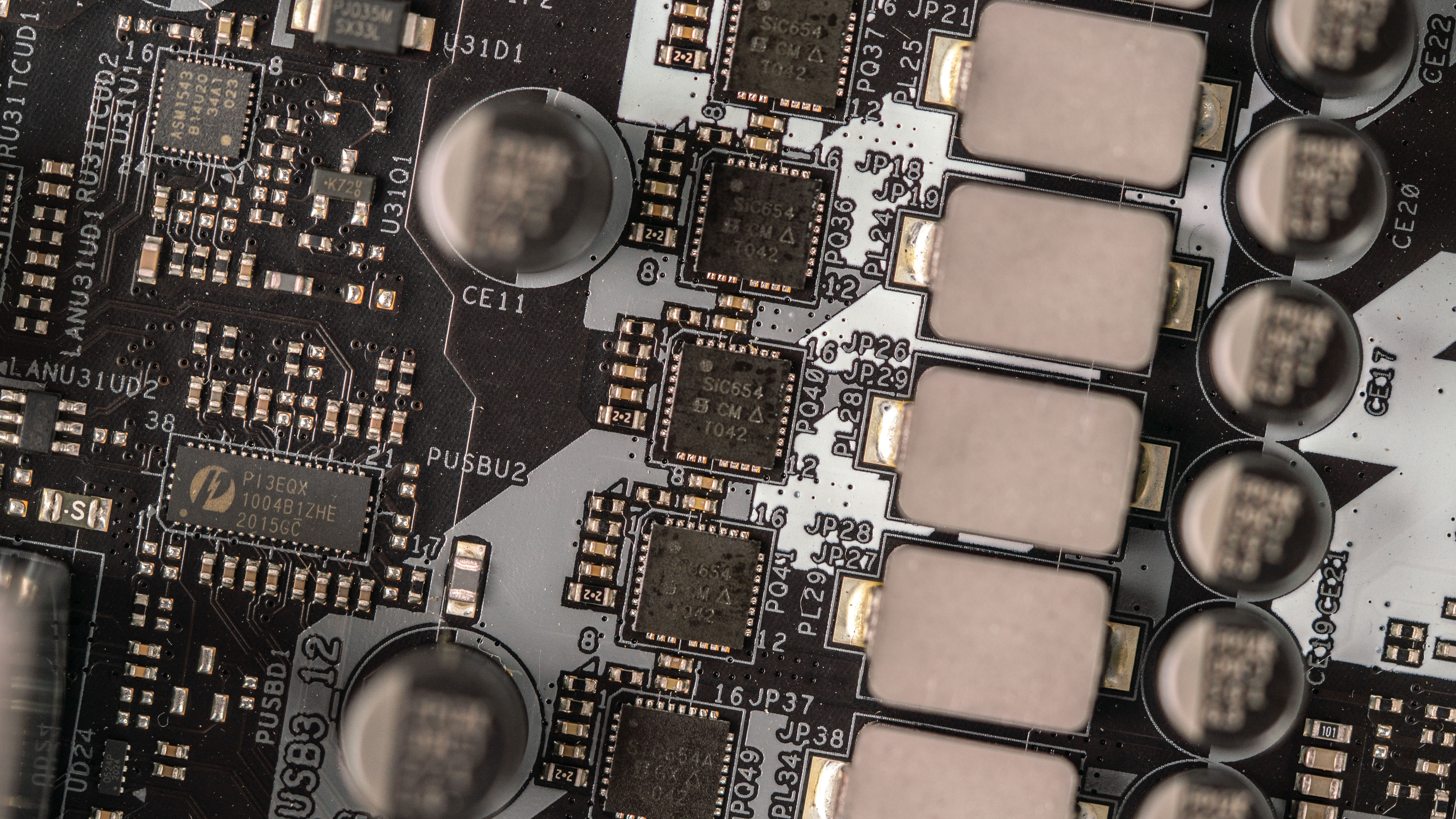

供电Mos方面，Vcore与VGT都使用威世的SIC654，单项最高支持50A电流，也是常见的SPS Mos，共计12颗，采用并联式设计。

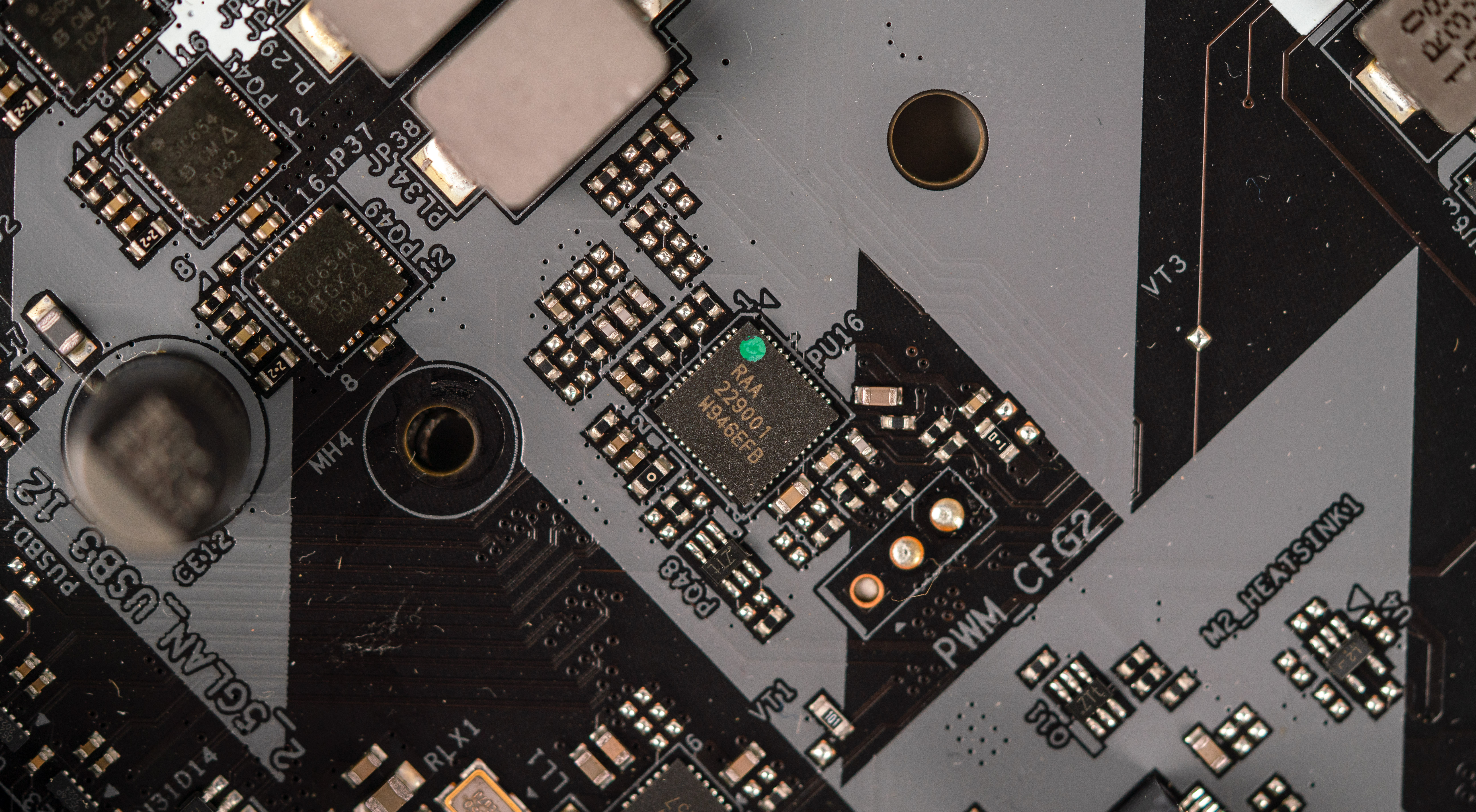

外围（VCCSA）供电是11代酷睿需要着重了解的部分，由于Intel将这一代的VCCSA供电更改为SVID模式，因此这里需要一颗IMVP8规范的PWM支持。华擎在这款主板采用的是来自Renesas的RRAA229001，是一颗支持最大十相输出的高规格主控，相当于说这架“飞机”的副驾驶就足够当一些中阶主板的机长。

VCCSA Mos采用的仍是SIC654，一相直出设计。

11代酷睿不能使用B460和H410主板的原因还有一项来源于VCCIO供电，主要是因为这一代新增PCIe 4.0的缘故，所以需要新增一组VCCIO供电为其提供新标准电压。

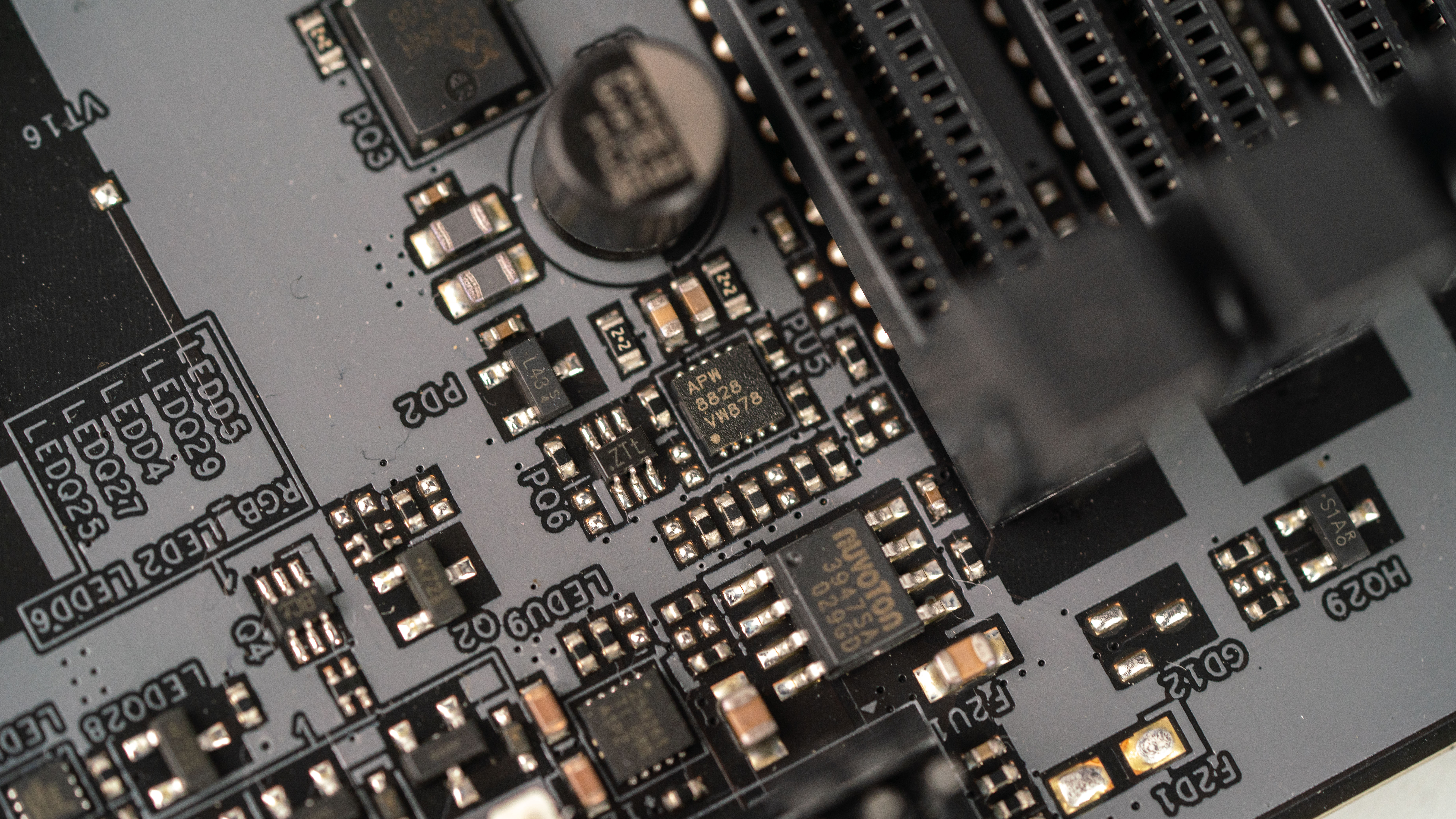

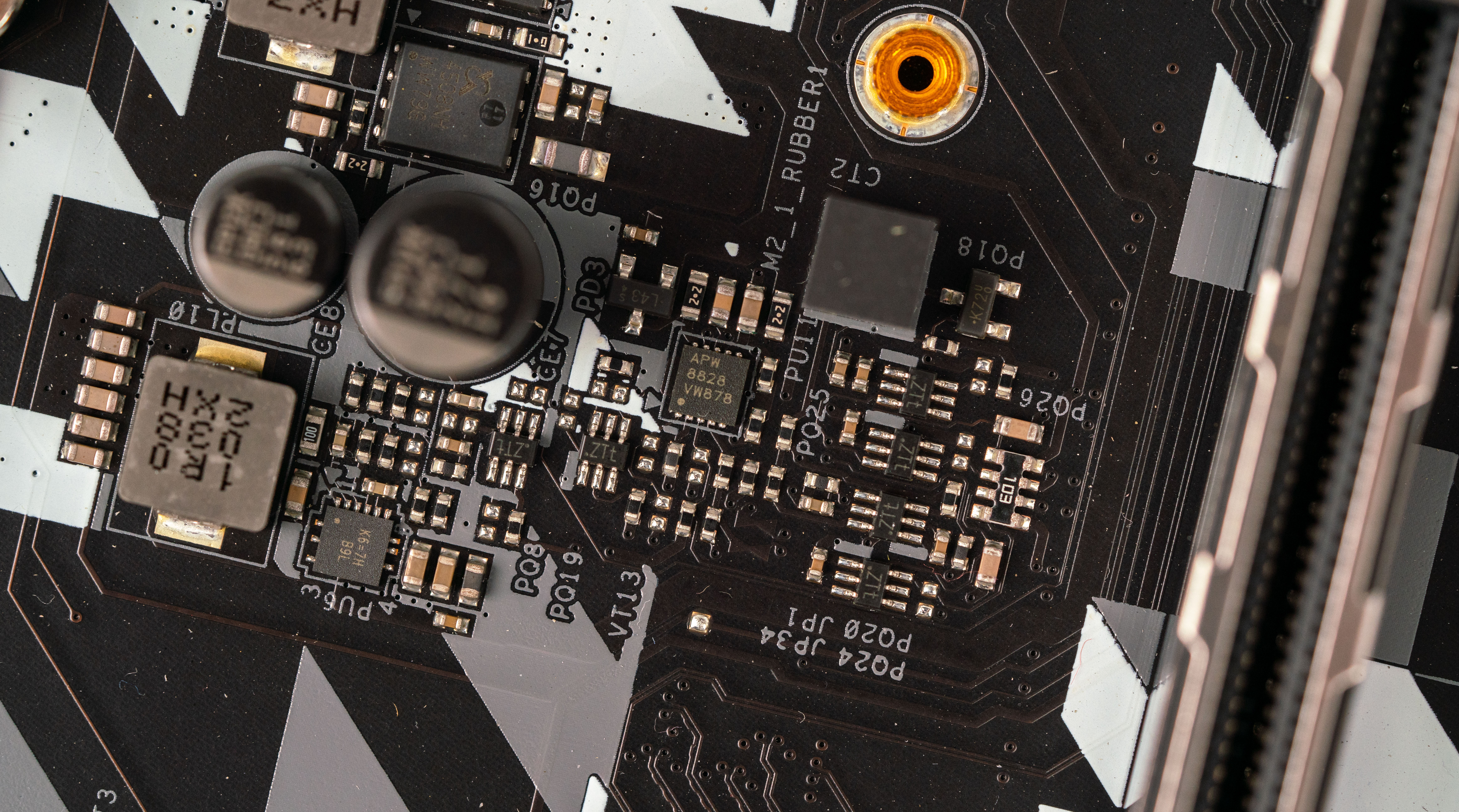

这里VCCIO供电采用2相供电方案，每相都有一颗来自ANPEC的APW8828作为主控。

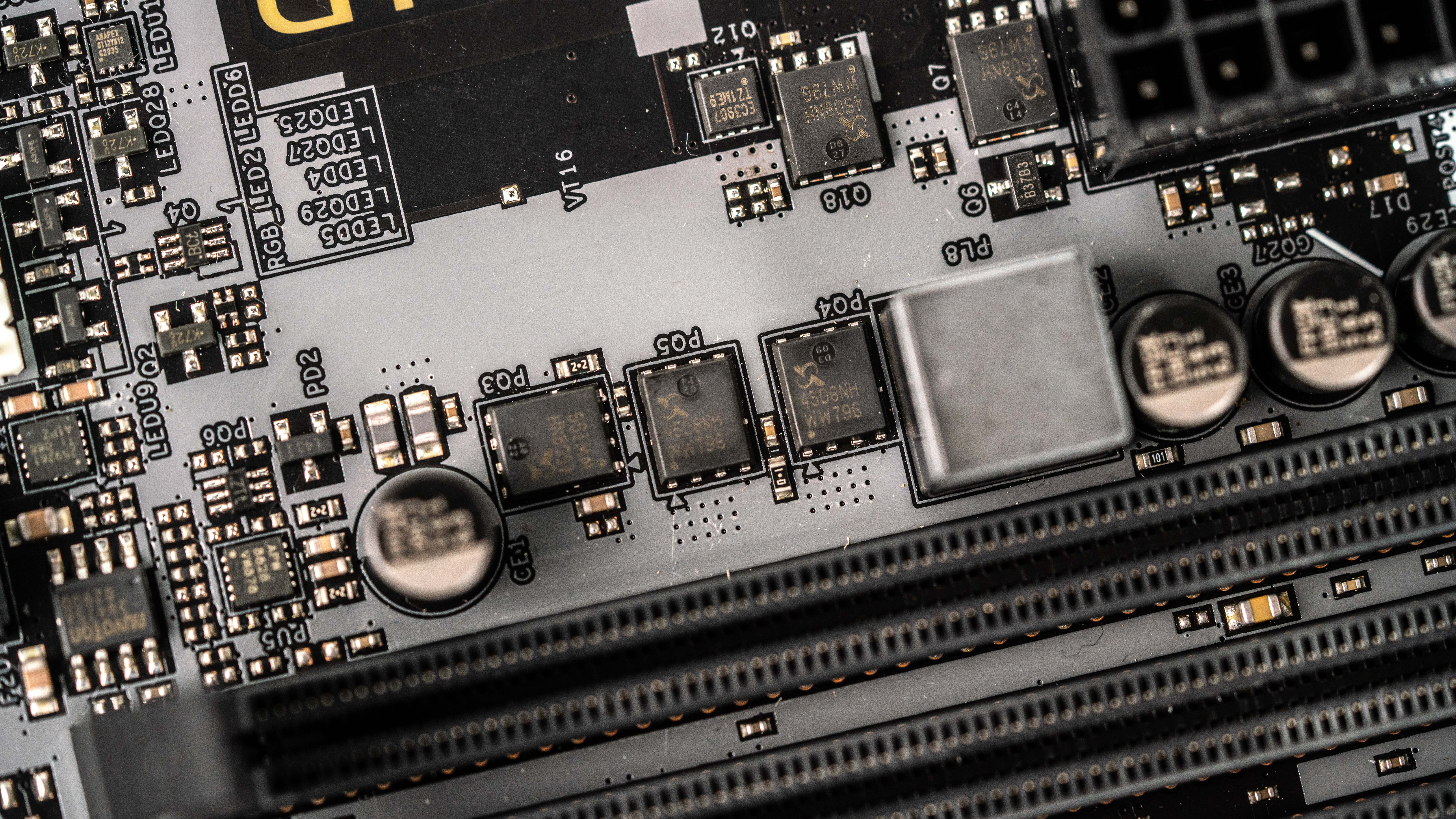

供电Mos采用1上1下设计，上下桥均为SM4508NH，单颗Mos最高提供48A。

总的来说，Vcore核心供电实际12相Dr.Mos并联设计，性能作为一个“文明用语”主板是够格的，相关供电总和为12+2+1+1+1=17相。然后，由于11代酷睿的新特性PCIe 4.0以及更智能的VCCSA供电模式，致使B460/H410无缘新一代CPU，并非以往的套路换马甲，让人无处吐槽。

除了CPU，内存超频也很重要，这里Z590 Steel Legend 支持最高oc频率4800MHz。

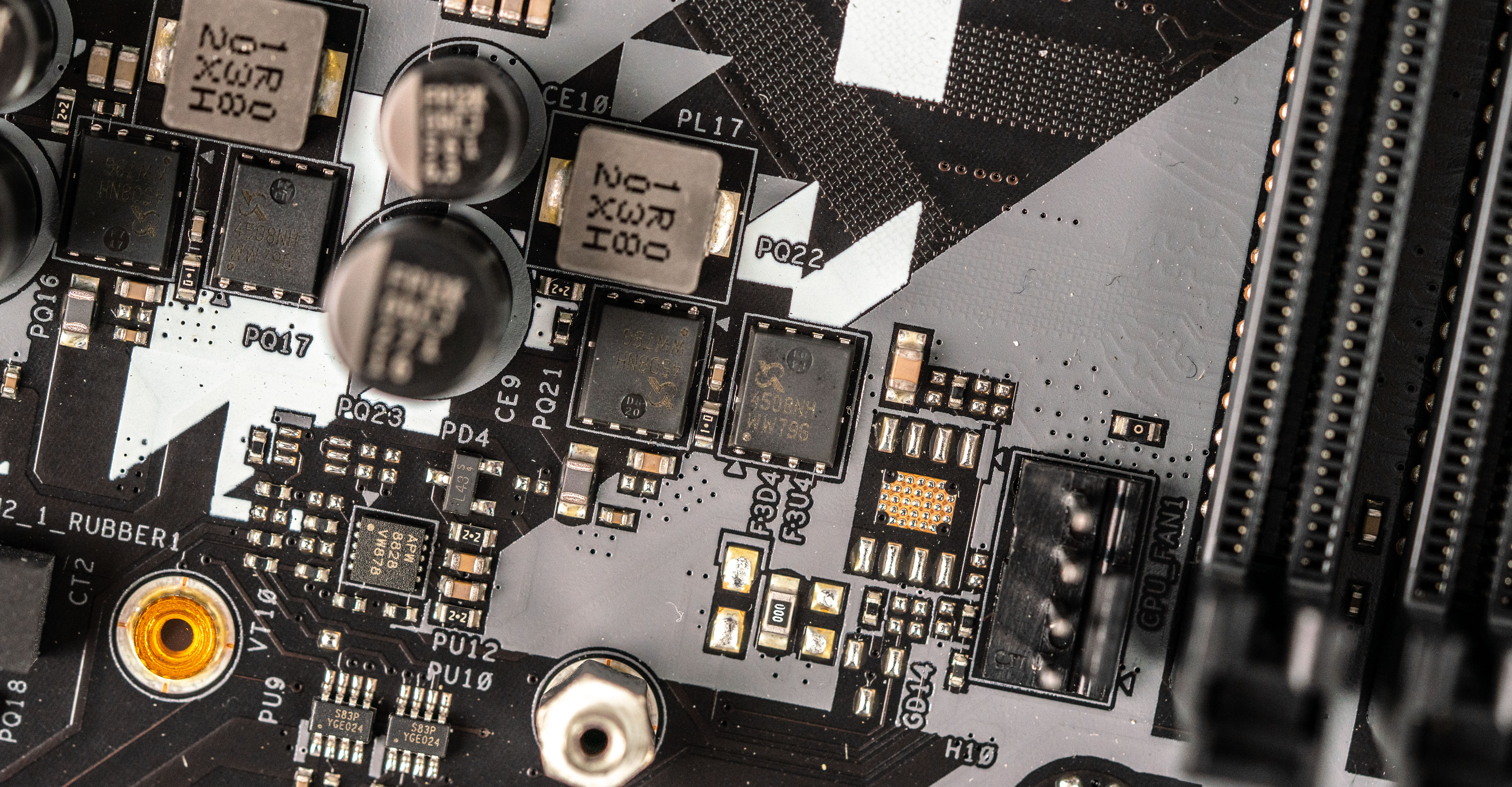

采用的是单项供电方案，基本和VCCIO供电方案一致，使用的是来自ANPEC的APW8828，只需一颗主控。

供电Mos使用的也是Sinopower 的 SM4508NH，不过是一上两下设计，单颗Mos有48A，总计3颗，这么看来支持4800MHz的问题不大。

最后，这款主板有线和无线都有配备。无线就是上述所说的最新规格WiFi 6E，出自Intel，型号是AX210NGW。主要增加了6Ghz频段，提供一个干净/高速/空闲的频段，可以理解成VIP通道，数据吞吐速度与延迟速度相比WiFi6也有一定的提升。

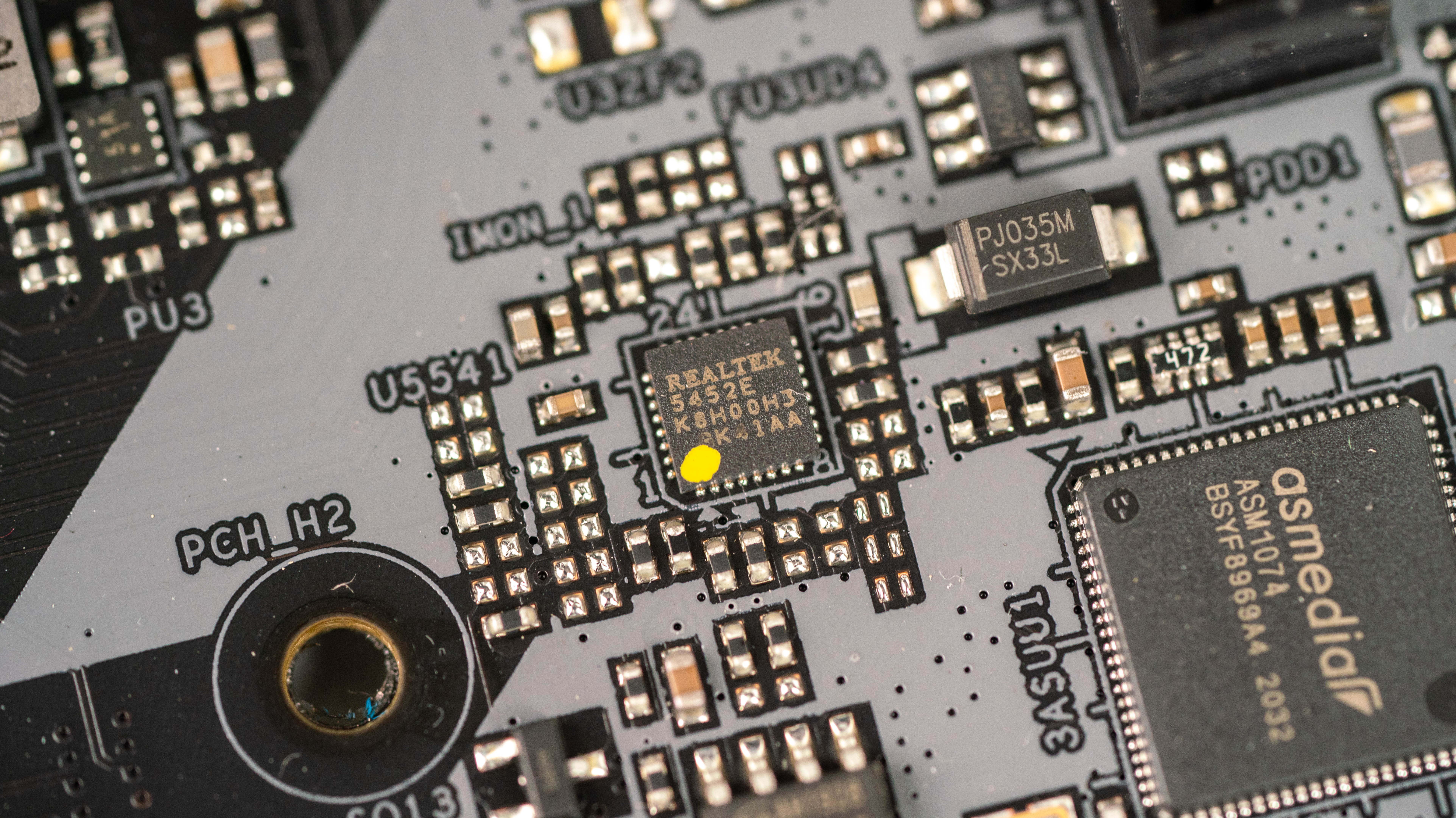

最后，这里有个新面孔，出自Realtek 的 RTS5452E芯片，是一颗USB 3.2 20Gbps/s速率的控制器，支持PD3.0 的快充协议。

主板温度：

这款ASRock Z590 Steel Legend 搭配 10C20T的i9-10900K能够锁定全核5.2GHz,并且通过较为严苛的单FPU 测试不降频，可以说这两代酷睿CPU的极限超频都不给它造成太大的压力。

而且，新一代i9-11900K将再减少两个核心，但官宣IPC提升12%，可以8核打10核，那么搭配这款主板又会有更大的提升。

总结：

作为近几代华擎花大力气打造的主流系列，钢铁传奇的用料规格都很到位，12相实际核心供电和i9-10900K的超频烧机表现，足以表明其超频性能。

此外，其它的相关供电也没有随意糊弄，整机的稳定性能够得到保障。再结合我上次开箱的外观/散热/RGB等设计，即使在同等级主板中也是综合靠前的一款，值得入手搭建高阶主机，至于是否需要标配的WiFi 6E，看各自的需求选择。
