AMD双芯卡皇Fury X2全曝光：双4+2相供电，还是那么小巧（转自超能）

不出意外的话，AMD将在本月中的GDC及VRDC大会上正式发布双芯卡皇Radeon R9 Fury X2。从去年秋季延期到现在，希望大家的等待没有浪费，毕竟NVIDIA的Maxwell双芯卡一直没消息，Fury X2出来之后将成为性能最强的VR显卡。Fury X2显卡现在估计是开始送测了，有媒体直接把Fury X2显卡的高清无码PCB给曝光了，其PCB设计依然很紧凑，配备了2个Fiji核心，搭配4+2相供电。

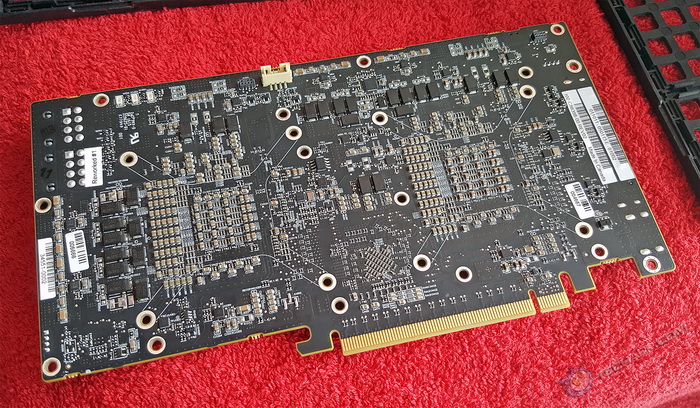

Fury X2显卡的PCB设计

如此大胆的媒体是TehcARP网站，他们在一篇介绍Fury X、R9 Nano等Fiji显卡的文章中直接把AMD尚未发布的Fury X2显卡PCB清晰照也给爆了。Fury X2的布局跟我们之前曝光的差不多，标准的对称布局，使用的是2个Fiji核心，各自配备了4颗HBM显存，总容量是8GB。

负责双芯桥接的芯片是PEX8747，是一款PCI-E 3.0桥接芯片，在之前多款双芯卡上都有使用。

此外，从图片来看Fury X2的供电是每路GPU配备4+2相，这跟Fury X2显卡是一致的。

Fury X2依然保持短小精悍的特色

单一的PCB图片无法看出Fury X2的长度，不过TechARP中还有R9 Nnao与Fury X2的对比，我们知道前者是6英寸/15厘米，而Fury X2看起来比R9 Nnao长了40%左右，算起来PCB长度也不过21厘米左右，相比以往双芯卡动辄30+厘米的长度也算是短小精悍了。

此外，AMD之前公布的Fury X2显卡浮点性能是12TFLOPS，相比R9 295X2性能没有多大提升，与Fury X单卡8TFLOPS的能力相比，我们也可以猜到Fury X2的Fiji核心渲染也是做了降频的，更有可能是跟R9 Nano那样做了动态调节。

输出接口是3个DP、1个HDMI
