CS5366type-C转HMID+PD+U3 ASL集睿致远 CS5366 2LAN带PD拓展坞方案

CS5366是ASL较新推出的2LAN 带PD的拓展坞方案芯片,CS5366支持较高分辨率/定时4k@60Hz
CS5366是一款高性能USB Type-c/DisplayPort TM（DP）到HDMI2.0转换，设计用于USB Type-c源到HDMI2.0sink。
DP接口包括2个主通道、AUX通道和HDP信号。
接收支持每个通道的较大8.1Gbps（HDBR3）数据速率。
DP接收和HDMI发送器包含支持HDCP1.4和HDCP2.3的HDCP引擎。
由于包含HDCP，CS536X允许安全传输受保护的内容。
嵌入式密钥可用，可提供较**别的HDCP密钥安全性。

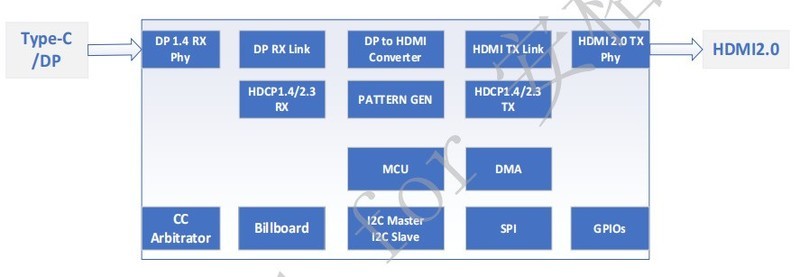

CS5366集成了符合DP1.4标准的接收和符合hdmi2.0标准的发射器。
还包括两个CC控制器用于CC通信，以实现DP Alt Mode和功率传输功能，一个用于上游Type-C端口，另一个用于下游端口。

CS5366是一款高度集成的单芯片，适用于多个细分市场和显示应用，例如dongle、扩展坞产品等。
CS5366Type-C转HDMI2.0的显示协议转换芯片, 内部集成了PD3.0及DSC decoder, 并能按客户需求配置成不同的功能组合， 是目前集成度与功耗较小的一颗芯片。
CS5366是一款将雷电3/4或者USB4的Type-C/DP1.4转接成HDMI2.0+USB 3.1+PD3.0的芯片。通过USBType-C连接器将DP RX视频信号转换为HDMI/DVI TX视频信号。

支持DSC解码器和直通模式
支持USB Billboard进行固件较新
支持DSC v1.2a，并与**版本向后兼容
嵌入式32位RISC-V处理器和SPI闪存
嵌入式EDID（如果终端设备没有EDID，CS536X将响应EDID）
同时支持HDCP1.4和HDCP2.3以及片上密钥，以支持HDCP中继器
支持RGB 4:4:4 8/10/12位bpc和YCbCr 4:4:4:2:2，8/10/12比特bpc
较多支持32个16/20/24位音频通道，采样频率较高可达192KHz

产品主要特性：
1. 业界较低功耗的Type-C to HDMI2.0 4K60产品 (<300mW)。
2. 集成DSC1.2a decoder, 不仅支持2 lane 8.1G的source,  也支持2 lane 5.4G输出4K60 video
3. DSC支持RGB, YCbCr4:4:4, YCbCr4:2:2, Native YCbCr4:2:2, YCbCr4:2:0, 实现4K60 10 bit-per-color
4. 支持在线较新程序
