618为友攒i5+B360+GTX1050Ti主机，一边吃鸡一边来design

一日朋友来我家做客，看到我的B360平台（详见贴：盛世美颜：i5 8400+B360主流平台美翻天，要和8600k/8700k比差距），挺喜欢，就说帮我攒一台放家里吧，玩玩吃鸡，也能做点工作。

他做工业产品的设计的，用到Solidworks和UG之类的软件，这些软件我不太熟悉，但着起码是台设计师电脑吧，我激动的说：建模和动画得高主频吧，渲染得多核心吧，最低得i9-7900X，显卡得专业卡Quadro M2000之类的吧，预算得2~3w吧！心想终于可以摸到高端电脑了！
朋友忙说：冷静，冷静，再冷静，千万要冷静~

即使是做3d图，呈现的层级也是不同的，图像要求多集层面才用专业显卡，我这种应用，用不到这么好，同行都是i5（还是7代的）+GTX1050Ti足矣，预算也就是5~6k。

唉~，我说，好吧，看来又无缘摸到高端电脑了。

吃人家的嘴短，于是就有了下面的PC主机。

主要硬件配置如下：

CPU   ：intel i5-8400（散片）

主板  ：微星（MSI）B360M GAMING PLUS

内存  ：阿斯加特 阿扎赛尔系列 RGB灯条 DDR4 2400频率 8GB X2

显卡  ：铭瑄（MAXSUN）GeForce GTX 1050Ti JetStream 4G

SSD   ：浦科特（PLEXTOR）M9PeG 256G M.2 NVMe固态硬盘

散热器 ：九州风神（ DEEPCOOL） 玄冰400幻彩版CPU风冷散热器

电源  ：Tt（Thermaltake）额定530W Smart 530M  Riing 红色版 电源

机箱  ：酷冷至尊(CoolerMaster)MasterBox Q300P

硬件选购

▼本着够用就好的原则选择了散片的i5 8400，不美的是最近的价格已涨了不少。i5 8400的基本规格是六核六线程，单核睿频频率4GHz，六核睿频频率2.8~3.8GHz，基础频率2.8GHz只是是用来计算TDP，其性能上要高于上代I7的。

▼B360主板要提升在原生支持USB 3.1接口和支持CNVI无线网卡（有这个网卡的主板太贵了！），对了，还有内存频率可支持到2666了（酷睿i7/i5才行）。主板入手的是微星B360M GAMING PLUS。一款性价比蛮高的Micro ATX主板。

▼主板颜色为微星经典的红黑配色，只有两条内存槽，尺寸为24.3×20.6cm，经济性的被缩水了。即使如此主板左下角也保留4PIN的RGB接口，另外右上角还有简易的LED BUG灯，来帮助判断故障的类别。

▼主板背面可以看到很多LED灯珠和音频分割线，都是支持RGB灯效的,通过Mystic Light完成控制。

▼背板I/O接口上有2个USB 2.0口、4个USB 3.1 Gen 1（TYPE-A有3个和TYPE-C一个），并没有USB 3.1 Gen 2，千兆网卡芯片型号是INTEL的I219V。

▼视频接口方面有一个HDMI(1.4版本,4096x21660@30Hz)、一个DVI-D(1920x1200@60Hz)和一个VGA(2048x1536@50Hz,2048x1280@60Hz, 1920x1200@60Hz)；音频接口有3个，另外还有个1×PS/2键鼠通用接口。

▼PWM主控是RT3607BC，最大可支持4+3相,其中CPU核心是3相,每相供电配备一上两下的Mosfet，核显供电也是一样。

▼2条内存插槽，最大内存容量为32GB，内存频率最高为2666MHz。

▼PCIe插槽方面有1组PCI Express 3.0 x16的插槽，有装甲保护,可以提供了3.0 x16的速度；还有2个2×PCI-E X1插槽。

▼M.2接口也只有1个，支持2242/ 2260 /2280/ 22110 存储设备，当然也支持傲腾。注意当使用M.2接口时，一个SATA（SATA1）接口将不可用。

▼常规的存储接口提供6个SATA III接口，前置的USB 3.1槽为水平方向。

▼声卡芯片是螃蟹的ALC887芯片，音频电容来自日化，有支持RGB的音频的分割线；监控芯片为Nuvoton的NCT6797D-M Super I/O芯片。

▼内存为阿斯加特 阿扎赛尔系列 RGB灯条 DDR4 2400频率，8GX2的容量，支持微星灯效软件Mystic Light控制。

▼金属材质的马甲，可以辅助散热，顶部为半透明的白色柔光条，上面还有阿斯加特的LOGO。

▼内存默认时序为CL17（17-17-17-39），电压1.2V。

▼SSD选择了浦科特M9PeG，容量也是经济性的256GB，也是刚刚够用，官方提供5年质保。

▼256GB标注持续读写为3000/1000 MB/s，随机读写为180,000 及160,000 IOPS；512GB标注的持续读写要高一些，为3200/2000 MB/s，随机读写为340,000 及280,000 IOPS；而1TB版本的性能就高不了多少了，所以要性能的话应该追求512GB的。

▼SSD外面是黑色金属散热片，有纹理设计，散热片中间一抹骚红色，上面是白色的浦科特LOGO。

▼现在TLC闪存芯片已经成为主流，M9PeG SSD采用原厂64层3D TCL NAND闪存，其实3D TCL NAND闪存性能也是蛮强，并不弱于以前的MLC NAND闪存。有保修贴就没有进行拆解，以下信息来自媒体：主控为Marvell 88SS1093主控，缓存为南亚的LPDDR3-1600颗粒,容量512MB，拥有LPDC高性能低功耗纠错技术。

▼显示器是1080p的，再说朋友也不是狂热的游戏fans（但是要能玩吃鸡i5 8400+B360主流平台方案 篇二：618为友攒i5+GTX1050Ti主机，玩吃鸡还可以design ），所以决定GTX 1050Ti 就可以了，为朋友购机安全点好，选择款散热好的显卡吧！最后入手了铭瑄GTX 1050Ti JetStream显卡。白色的盒子，黑红色的显卡，也是蛮奇怪的搭配。

▼显卡核心主频为1354-1468MHz，搭配4GB 128Bit GDDR5显存，显存频率为7008MHz。貌似比公版频率高，应对一般游戏或者游戏大作的中等特效都是没问题的。

▼包装背面的产品特点介绍，主要也是集中在散热部分。

▼GTX1050Ti JetStream 4G有3枚8cm 刀锋风扇，看上去非常霸气代价就是长度了，总长达到了29.5cm选择机箱可以要注意了。另外风扇还有蓝色的灯效。

▼显卡侧面，注意与公版相比，这块GTX1050Ti JetStream 4G需要额外的单6pin供电接口。可能是高频率原因，加入外接供电，来保证稳定的工作。

▼显卡背面，有背板的，金属材质，由于三风扇的长度问题，所以背板长度超过了PCB，因此前面的部分（超出PCB部分）结构不太一样。

▼接口部分，分别为 1个DisplayProt，一个HDMI与 一个DVI-D 接口，满足正常使用。

由于显卡上面有保修贴，又不是自己的显卡，就不拆解了，不过也能看出显卡内部的一二。

▼首先可以看到采用一根8mm镀镍热管，成U型，看开口的位置应该是热管直触工艺，散热部分并没有采用鳍片形式，而是铝片散热器，毕竟只是功耗75w左右的显卡也能理解。

▼在散热器和PCB之间能隐约看到供电设计，能看到4个电感并排排列，应该是4相核心供电了，一般显存也会再有1相供电，这样就是4+1供电设计，比公版的3相供电多了1相核心供电和1相显存供电。

九州风神玄冰400幻彩版和GT版傻傻分不清楚啊！

▼两款散热器都是经典玄冰400的升级版，GT版版要高级点，顶部也有RGB效果，灯效可调，并且扣具也有变化；而幻彩版，没有顶部RGB部分，灯效不可调，扣具也是老款扣具，但是便宜很多，价格又是在经典的99块，想看看GRB光又不想多花钱，就选择了幻彩版。

▼其实玄冰400的扣具安装也还好，只要你掌握了技巧，再该发里的地方发力，并不难安装。

▼散热器尺寸为135×80×154.5mm，重量为630克，支持英特尔的LGA115X/LAG775和AMD的AM4/AM3+/AM3等插槽的CPU。

▼玄冰400幻彩版标配了一个120mm的RGB幻彩风扇，但是大家可以看到一个4pin的pwm供电接口，并没有RGB灯效的接口，因为这款风扇并不支持调色，却是可以自动变色的。

▼散热器高度还是154.5mm，在百元价位散热器中还是比较高的，要注意机箱的兼容性。散热器本体和玄冰400基本一致的，四根纯铜热管和高密度纯铝鳍片组合，玄冰400性能相信大家都有了解，如果一个U玄冰400压不住，再换更高端风冷散热器的提升效果也不会太大。玄冰400的成功就是性能与价格的完美平衡，当然新时代要又光嘛，所以就有了光！

▼底部依然为热管直触设计。

▼老实说酷冷至尊大多数机箱设计风格还是蛮统一的：有棱有角、线条型都是经典元素。MasterBox Q300P机箱主体依旧保持了这种风格，不过上下部分的把手（底下的把手就变成底座支脚了），让机箱变得很灵动，这种风格还是酷冷少有的。朋友就是看上这四个把手，点名就要这款机箱。

▼4个把手里面是金属结构，外面是橡胶包裹，手感不错，也是可拆卸的设计，不过为六角螺丝固定，拆卸并不算方便，另外机箱侧透是亚克力的，并非玻璃，我认为这是文明用语不完美的地方。还有个特点是I/O面板能够移动（位置分别是两侧面的前、顶和底部三个区域一共六个区间），增加了机箱的易用性。

除了把手的设计外，Q300P还有几个有趣的设计：

▼I/O面板是呈梯形，包括两组USB 3.0、音频/麦克风接口、开机键/重启键，其中重启键可以两用，连接附件中的RGB控制器后就变成了机RGB控制键，若是你的主板不支持RGB灯效，这个设计就变得非常实用了。

▼机箱顶部有一块六边形面板，有点悬浮”设计的意味，里面一圈配有防尘网，中间则是二排RGB LED的灯珠，通电后，灯珠隐藏在六边形面板下面，利用光源的折射，形成一种柔和灯效的氛围。

▼另一侧面是金属侧板，侧板一边有个凹凸部分，便于打开侧板，另外着部分的螺钉是被橡胶包裹的，有很好的缓冲效果，可能是兼顾机箱水平摆放的设计。另外机箱顶部通风口只有后面的区域，还配备了个梯形的防尘板，可以拆卸，这样做整体更加统一美观，就是牺牲了通风的面积。另外钢侧板、侧透面板是可以互换安装的，因为I/O面板是可以安装在背面的。

▼底部是洞洞流的，配有一整张的防尘垫，通过多个橡胶塞固定。

▼MasterBox Q300P整体尺寸为450 x230 x450mm(46.5L)，当然这个尺寸包含了把手。实际的箱体并不算很大，净重仅5.2kg，板材中规中矩吧。而且可以看到整个箱体并不是水平的，有一定的倾斜角度，这样候后部风扇靠上，能更好的排放机箱的热气，来弥补顶部通风面积小的缺憾。

▼MasterBox Q300P显卡和电源限长分别是360mm和160mm，CPU散热器的高度限制为157mm（放下154.5mm的玄冰400刚刚好）；内部的主板支撑板还有2个2.5寸硬盘的挂架孔位。

▼拆卸机箱的前部，可以看到标配了两个120mm RGB LED风扇，可惜后面标配的120mm风扇是无光的。

▼前面的通风设计和顶部设计是一样的，也是有个可以拆卸的防尘面板。

▼顶部和前面的钢板部分是一堆密集小孔布置区域，但并不是每个孔都可以安装风扇的螺丝，机箱提供120和140的两种孔位，这种孔要比其他孔小一圈，风扇螺丝只能安装在这里了。机箱前面可以安装240水冷排，但是顶部是没发安装了，会和与主板部分产生冲突。另外背面有一个3.5 HDD硬盘。

▼当然整机的功耗其实不大，但是现在来说还是额定400w~500w以上电源品质要好些，这也是自己配电脑和买整机的最大区别的，自己装机在电源方面往往留余量较大，方便以后折腾。

▼线整齐美观，主机才好看，买个自带模组线的电源，比去定制线便宜不少，所以找到了Tt 额定530W Smart 530MRiing 红色版，全模组，额定530W，+12v输出41A最大功率输出492W；散热风扇是14cm Riing，红光，可惜不是RGB的。没送80PLUS认证，厂家自测转换效率达到了87%，应该在铜牌和银牌之间。

▼CPU，内存，SSD，散热器先安装到主板上

▼玄冰400散热器与内存插槽的兼容性刚刚好，不过接触有点亲密了。

▼前面说了Q300P有个特点是I/O面板能够移动，如果是放在桌面就是可以把I/O面板放在底部，易用性还是很强。

▼背线整理的效果

▼装机完成

▼电源位设计有点特殊，是向内凹陷的。

亮眼光效

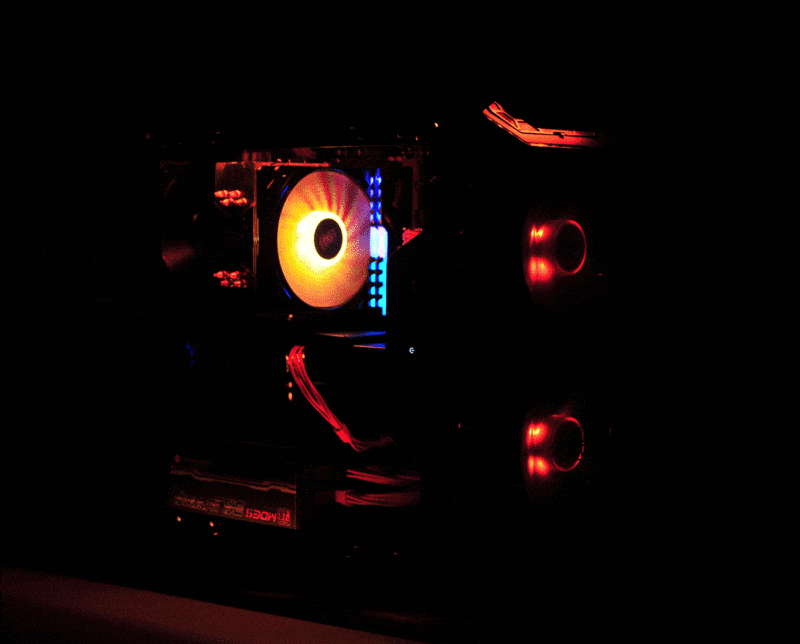

▼MasterBox Q300P的灯效（包括自带的2个RGB风扇），可以用主板（Mystic Light软件）或者机箱来控制，玄冰400幻彩版的灯效就不受控制了

▼阿扎赛尔系列也是支持微星灯效软件Mystic Light控制。

▼玄冰400幻彩版的灯效

▼机箱顶部六边形面板的柔和灯效

▼GTX1050Ti JetStream三枚风扇的蓝色光效，比较低调了。
