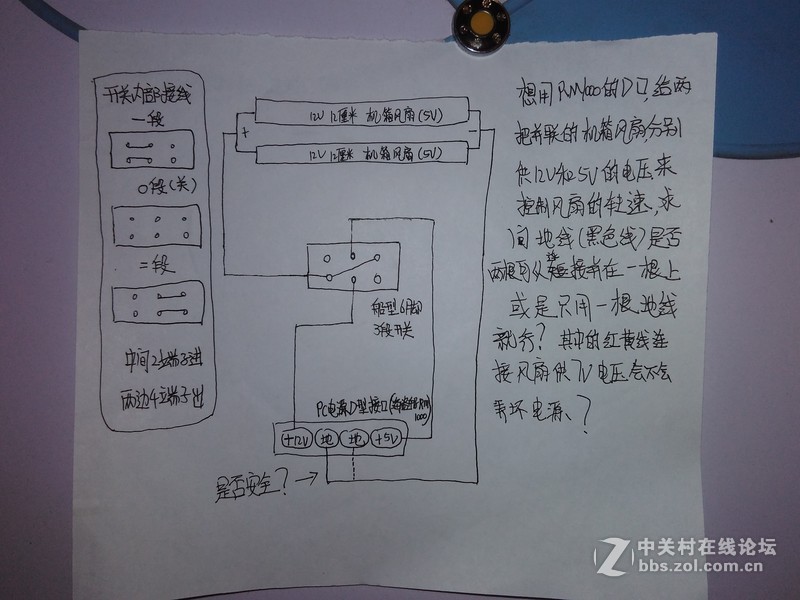

| 发表于 2015-10-27 14:42:33 楼主 | |
|
|
|
楼主热贴
个性签名：无
|
| 发表于 2015-10-27 14:56:58 1楼 | |
过来瞧瞧！！！！！
|
|
|
个性签名：装系统是赋予机器思想，装机是赋予机器生命，而我就是赋予他们灵魂的人。
|
| 发表于 2015-10-27 15:09:19 2楼 | |
|
DIY无限の高烧ing 发表于 2015-10-27 14:56:58 过来瞧瞧！！！！！ |
|
| 发表于 2015-10-27 15:26:22 3楼 | |
|
你图中使用的是双联开关，其实单联开关也可以。这种开光叫做“船型开关”你到配件市场随便就能找到，对于机箱风扇来说，几乎没有要求，常见的这种开关过几安培的电流都没问题，机箱风扇通常 0.x A 的电流。 你图中双联的接发实际只用了单联，也可工作，但是如果是单联开关，就不适用了。 我画了个图，单联双联通用的，如果是单联开关，只看一半就行了(例如图中蓝色框部分)：
另外，大4pin 中间的两根黑线对于机箱风扇来说，只取其中任意一根即可，没必要用两根。 用 黄-红 方式的7V供电，确实有可能对电源不利，因为这是从 12V 直接往 5V 灌电流，也许会干扰电源的伺服电路，尽量避免使用。 |
|
| 发表于 2015-10-27 15:33:15 4楼 | |
|

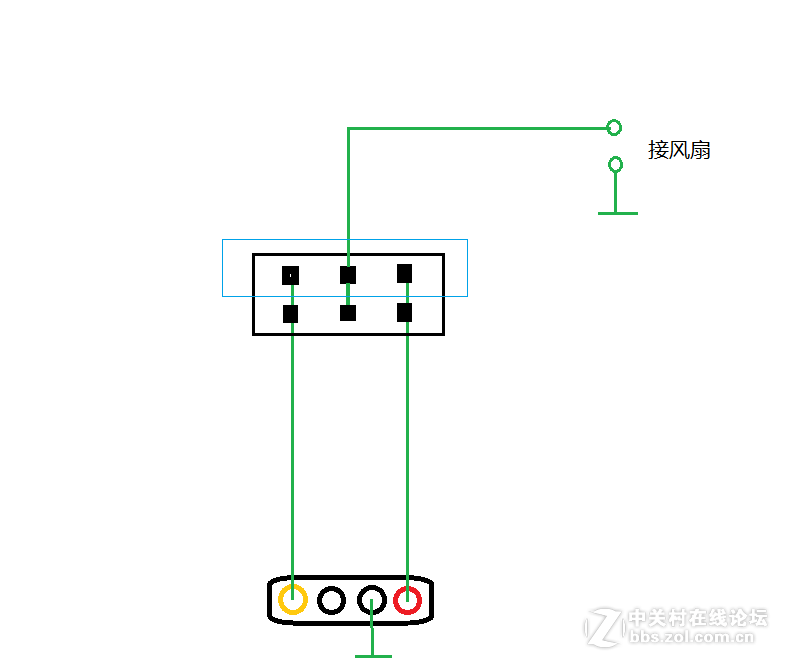

靠，忘记ie 不能上图了。打了半天的字，又被星空(中国)吃掉了。 你用我图中这种接法：
你图中那种开关，叫做“船型开关”，双联双置带停止位的。电子零件市场随处都有。 其实你用单联的也可以(我图中蓝色框部分)。 大 4PIN 中间两根黑线都是地，你任取其一即可，没有必要两根连起来。 用 黄-红 7V供电的方式，确实可能对电源不利，因为这是从 12V 直接往 5V 灌电流，有可能会干扰电源的伺服电路，尽量避免。。 |
|
| 发表于 2015-10-27 15:42:09 5楼 | |
|
我觉得照楼主草图的设计完全没问题。 4楼的也没问题 |
|
| 发表于 2015-10-27 15:49:21 6楼 | |
|
hehan0601 发表于 2015-10-27 15:42:09 我觉得照楼主草图的设计完全没问题。4楼的也没问题 我的接法的好处是即使换成单联开关也可以，如果是双联开关，这实际是并联用，增加容量(对风扇来说这不是事)同时增加容错能力，也就是说万一双联中有某一联接触不好也不会影响使用。 评分：+经验 5 已有 1人参与评分展开 |
| 发表于 2015-10-27 15:56:58 7楼 | |
|
不懂，路过 |
|
| 发表于 2015-10-27 16:08:31 8楼 | |
|
tammcn 发表于 2015-10-27 15:33:15 靠，忘记ie 不能上图了。打了半天的字，又被星空(中国)吃掉了。你用我图中这种接法：你图中那种开关，叫做“船型... 过来学习学习 |
|
|
个性签名：装系统是赋予机器思想，装机是赋予机器生命，而我就是赋予他们灵魂的人。
|
| 发表于 2015-10-27 16:53:57 9楼 | |
| 这个开关中间两点是公共点，两边的才是一个常闭一个常开，按你画的接12V就和5V短路了！按4楼这样就完全没问题， | |
| 发表于 2015-10-27 17:12:02 10楼 | |
|
qq_836q71c4g407 发表于 2015-10-27 16:53:57 这个开关中间两点是公共点，两边的才是一个常闭一个常开，按你画的接12V就和5V短路了！按4楼这样就完全没问... 评分：+经验 5 已有 1人参与评分展开 |
|
| 发表于 2015-10-27 17:15:56 11楼 | |
|
qq_836q71c4g407 发表于 2015-10-27 16:53:57 这个开关中间两点是公共点，两边的才是一个常闭一个常开，按你画的接12V就和5V短路了！按4楼这样就完全没问... 您的内容正在火速审核中，请稍等 |
|
| 发表于 2015-10-27 20:37:16 12楼 | |
|
tammcn 发表于 2015-10-27 15:33:15 靠，忘记ie 不能上图了。打了半天的字，又被星空(中国)吃掉了。你用我图中这种接法：你图中那种开关，叫做“船型... 您的内容正在火速审核中，请稍等 |
|
| 发表于 2015-10-27 20:40:39 13楼 | |
| 那不是搭铁，我是画图的时候偷懒了。实际操作的时候当然是用导线直连的。 | |
| 发表于 2015-10-27 20:52:12 14楼 | |
|
tammcn 发表于 2015-10-27 15:49:21 他那种接法，是把双联开关接成单联用了。当然完全可以用。我的接法的好处是即使换成单联开关也可以，如果是... |
|
| 发表于 2015-10-27 21:16:10 15楼 | |
|
4t1329683szz239 发表于 2015-10-27 20:52:12 我一开始设计这个电路的时候，是按照开关卖家说的，中间端子进两边端子出这个思路来进行的，没有换位思考！... 那个叫做接地。也就是接到地线上，不是要你搭铁。 实际操作的时候你就把那两个你称为“搭铁”的符号直接用导线连起来就行了。也就是说我的电路图只是开关脚上的接法跟你的不一样，地线方面是跟你的一模一样的。 |
|
| 发表于 2015-10-27 21:20:52 16楼 | |
|

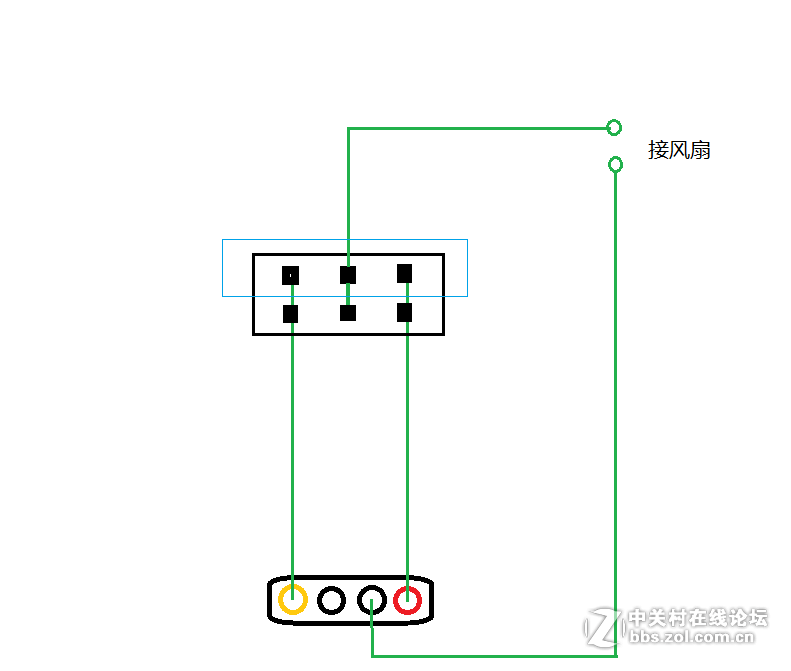

4t1329683szz239 发表于 2015-10-27 20:52:12 我一开始设计这个电路的时候，是按照开关卖家说的，中间端子进两边端子出这个思路来进行的，没有换位思考！... 好吧，我把图改一下，这样行了吧，真是怕了你了
|
|
| 发表于 2015-10-27 21:32:57 17楼 | |
| 文科生默默飘过。。。。 | |
| 发表于 2015-10-27 22:17:26 18楼 | |
| 学习了！ | |
| 发表于 2015-10-27 22:42:52 19楼 | |
|
tammcn 发表于 2015-10-27 21:16:10 你干嘛老说搭铁的事？那个叫做接地。也就是接到地线上，不是要你搭铁。实际操作的时候你就把那两个你称为“... |
|
| 发表于 2015-10-27 22:44:49 20楼 | |
|
tammcn 发表于 2015-10-27 21:20:52 好吧，我把图改一下，这样行了吧，真是怕了你了 |
|
