#生来卓尔不群#堆料王翔升GTX960终结者II拆解

    拆解一款显卡更能展现出它的做工与用料。翔升GTX960 终结者II设计特别，背部四颗螺丝并没贴“撕毁不保”的保修贴，这样我们就可以更大胆的进行拆解了，不用担心因为拆解而失去保修。我想这或许是翔升对这款显卡的信心的体现，用料厚道，不怕拆解。

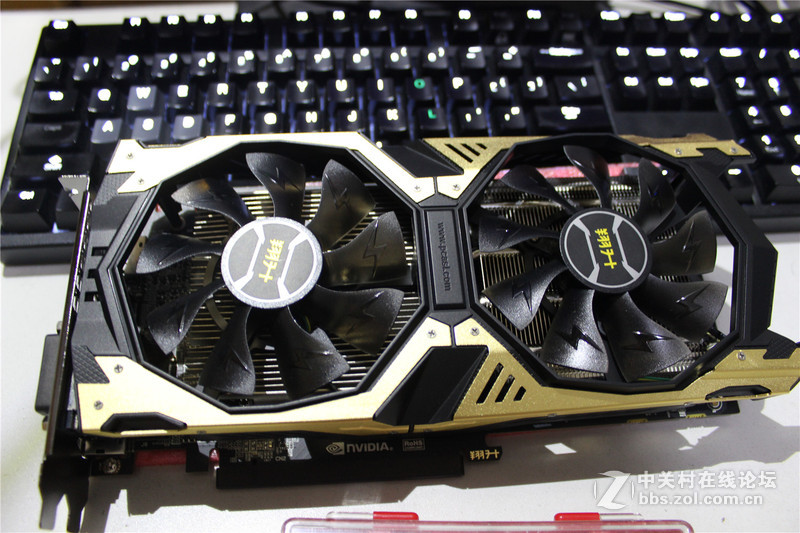

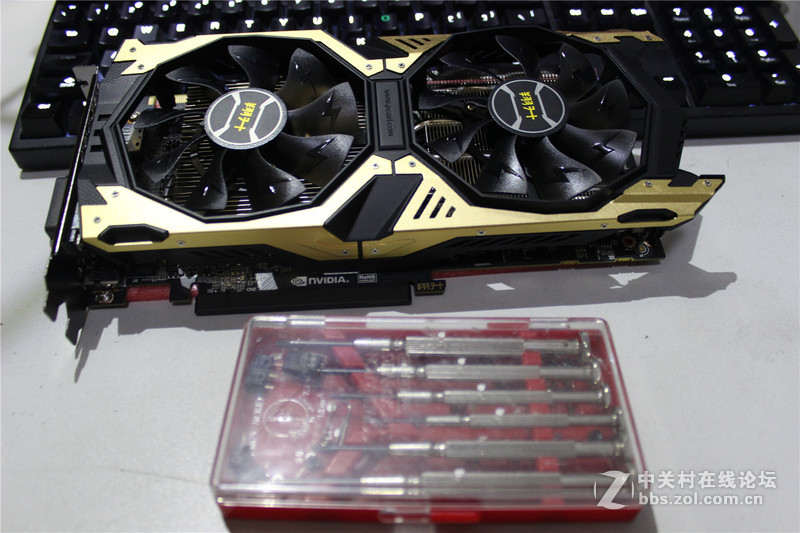

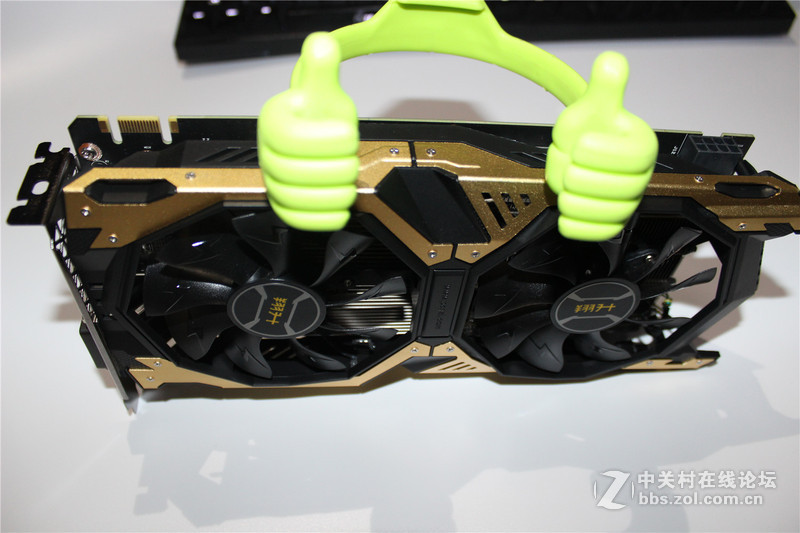

呈上金灿灿的显卡

然后上“刑具”

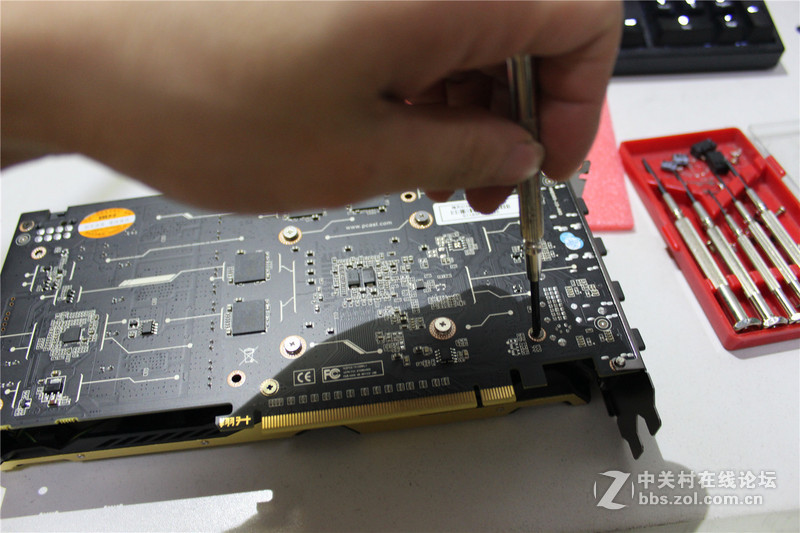

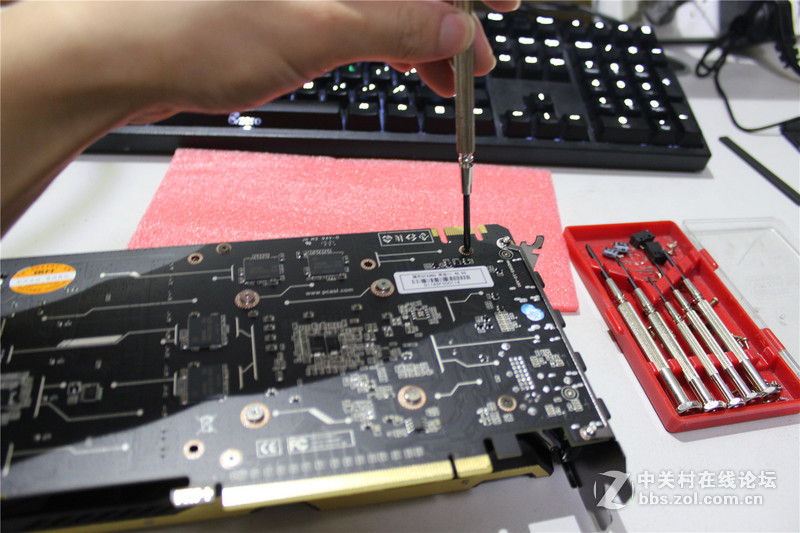

接下来就别客气了，选择1#十字花螺丝刀，拆吧。拆解过程十分的简单，算上铜铝散热模块的4颗螺丝，一共只需卸掉10颗螺丝，PCB板就与散热部分分开了。

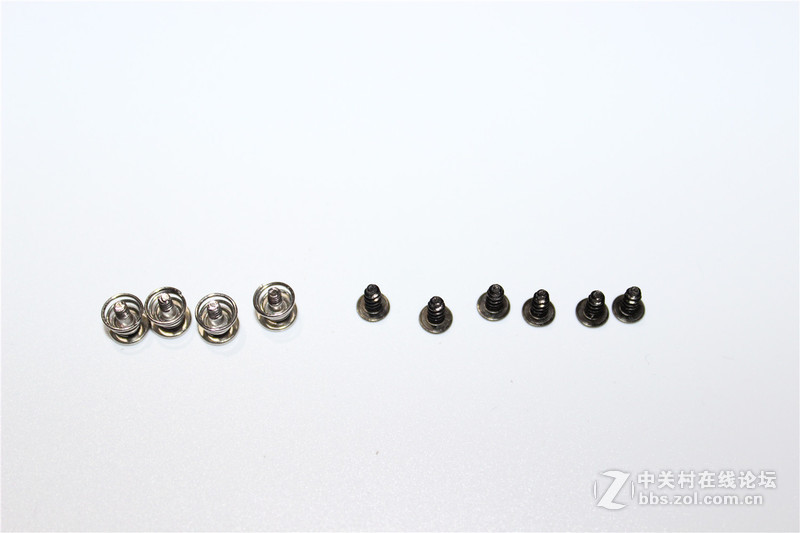

与市面大多数显卡一样，固定铜铝散热块的是弹簧螺丝，增加胀紧度。固定风扇框架的是自攻丝，一共六枚。

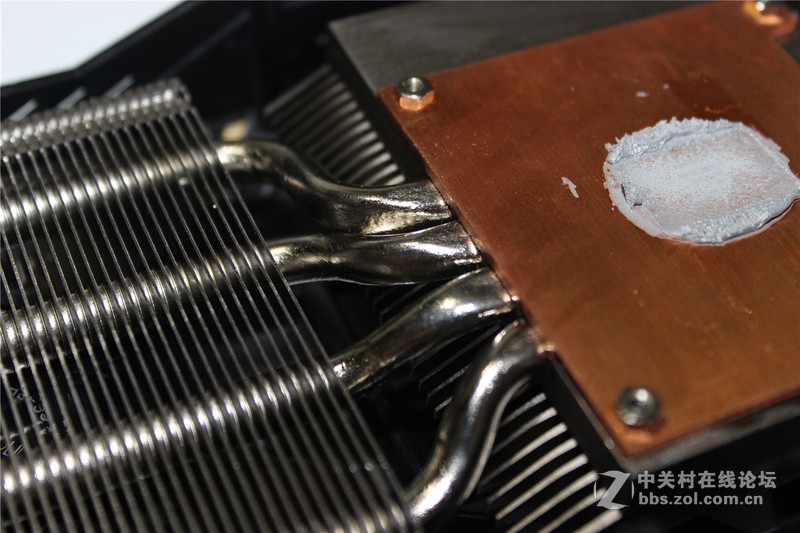

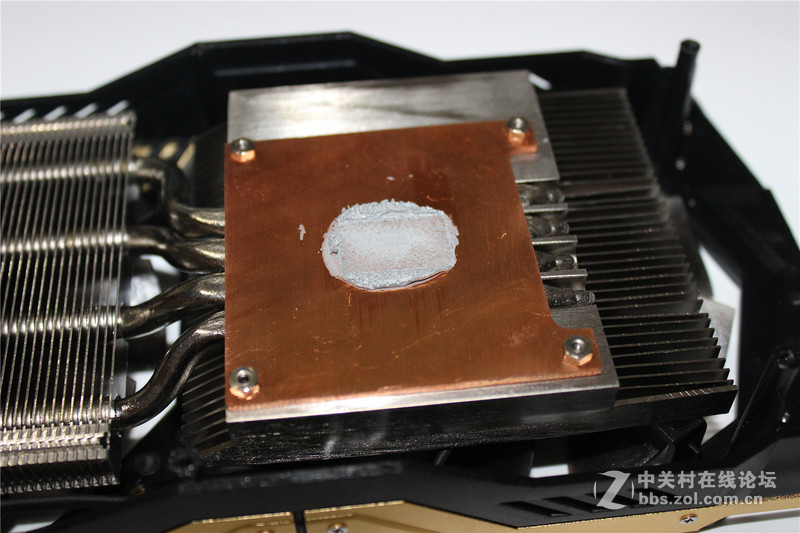

与之前测漏看到的情况一致，铜铝结合，4根6MM热管穿过。硅脂的用量看来是挺多，溢出到散热铜块上不少，硅脂粘稠程度偏干，在高温时更容易发挥作用。

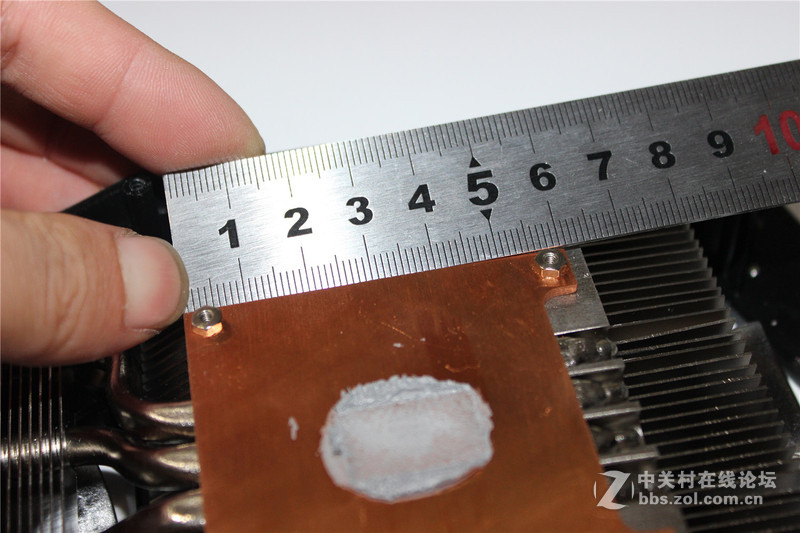

铜块大约见方6cm，除去因工艺需要截割掉的一小部分铜块。

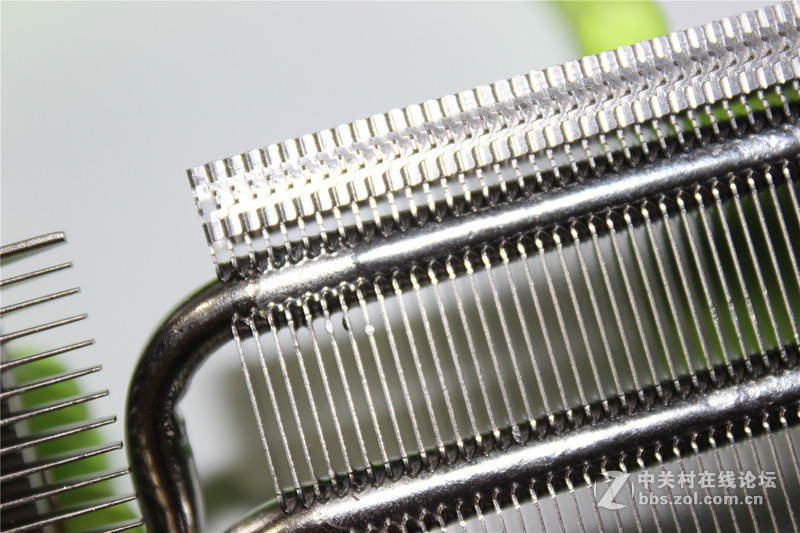

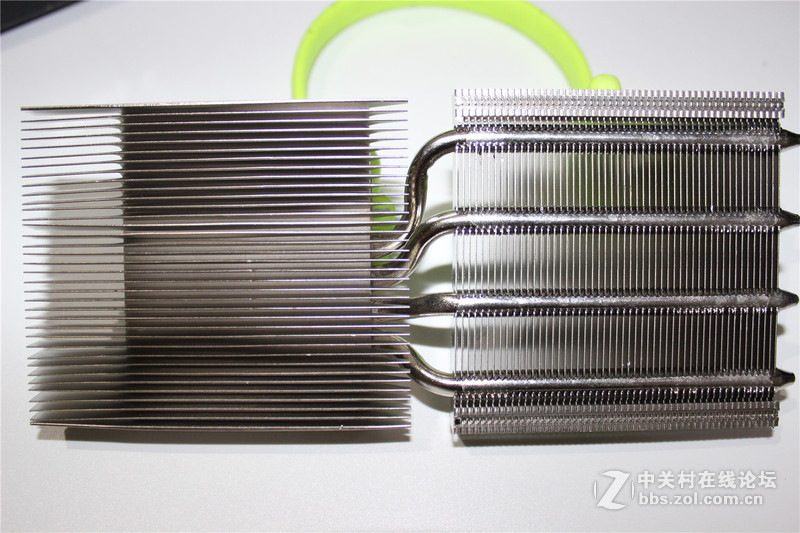

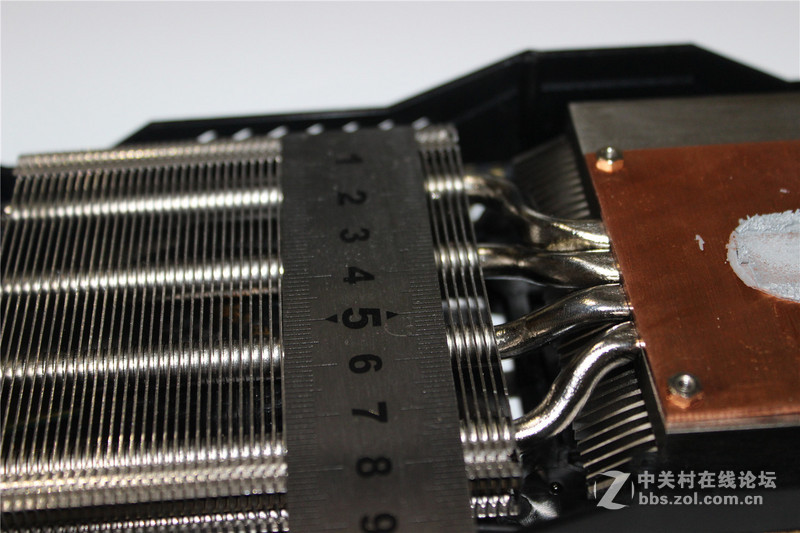

鳞片见方约8cm，表面镀镍，与热管焊接。

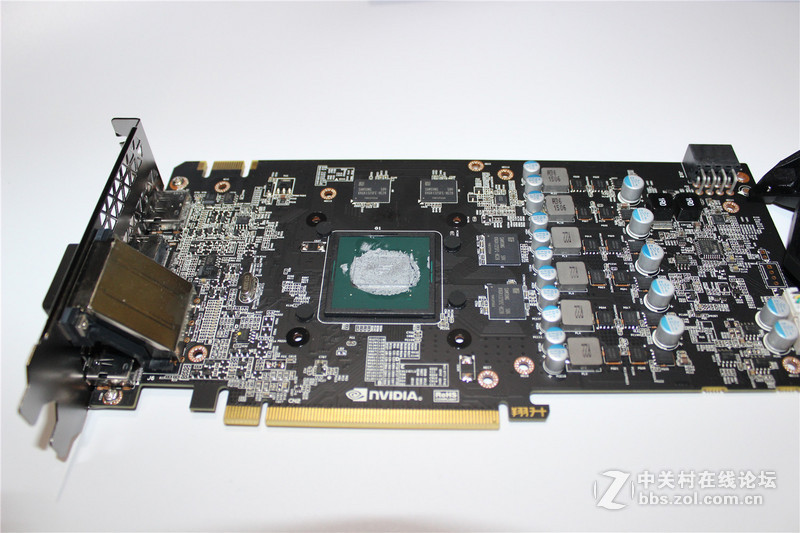

在24*12cm的PCB上密密麻麻的分布着各种电器元件，秩序井然，丝毫不会感到杂乱。

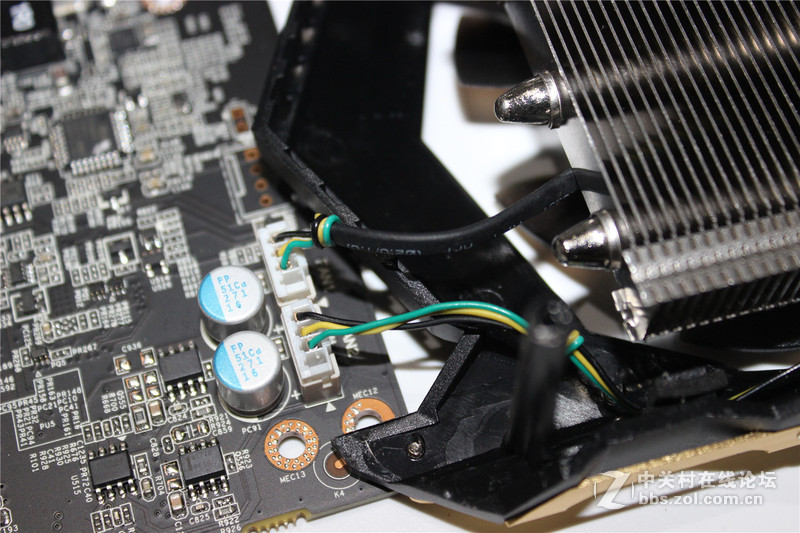

散热风扇采用3PIN接口

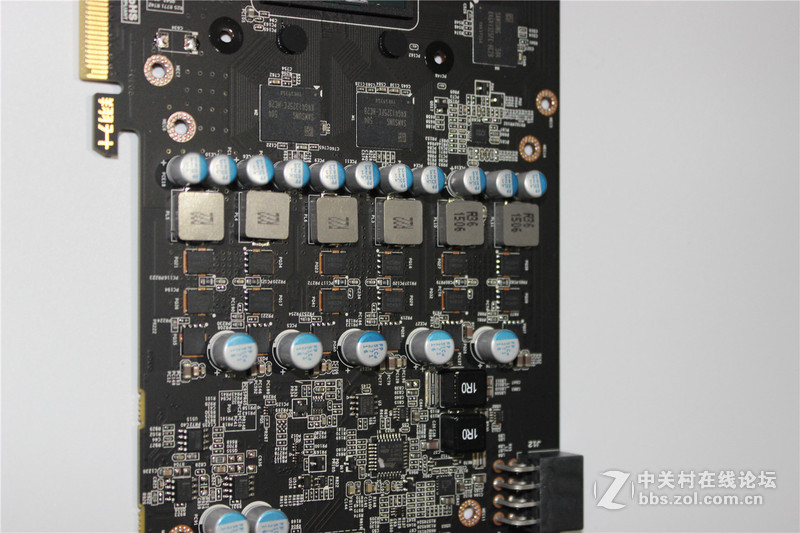

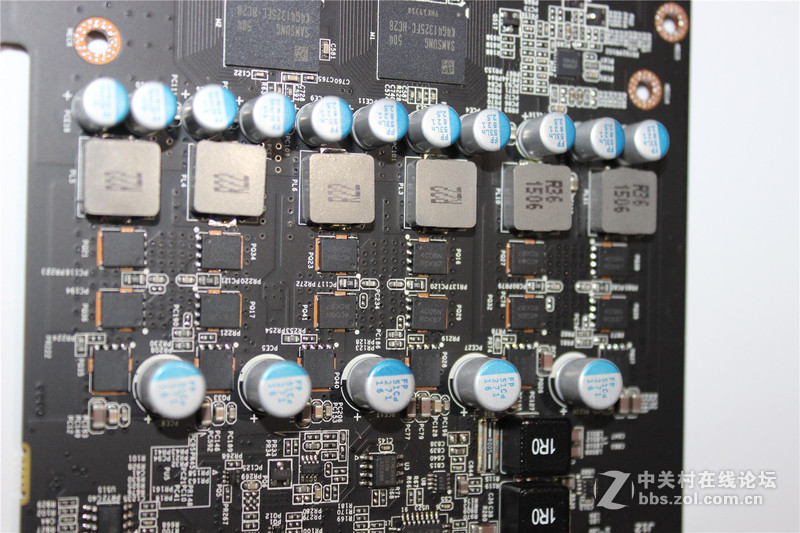

4+2相分离供电配合贴片电感，保证稳定输出的同时更让显卡具备超强的超频能力。电容也是日系富士通电容，电器性能稳定。

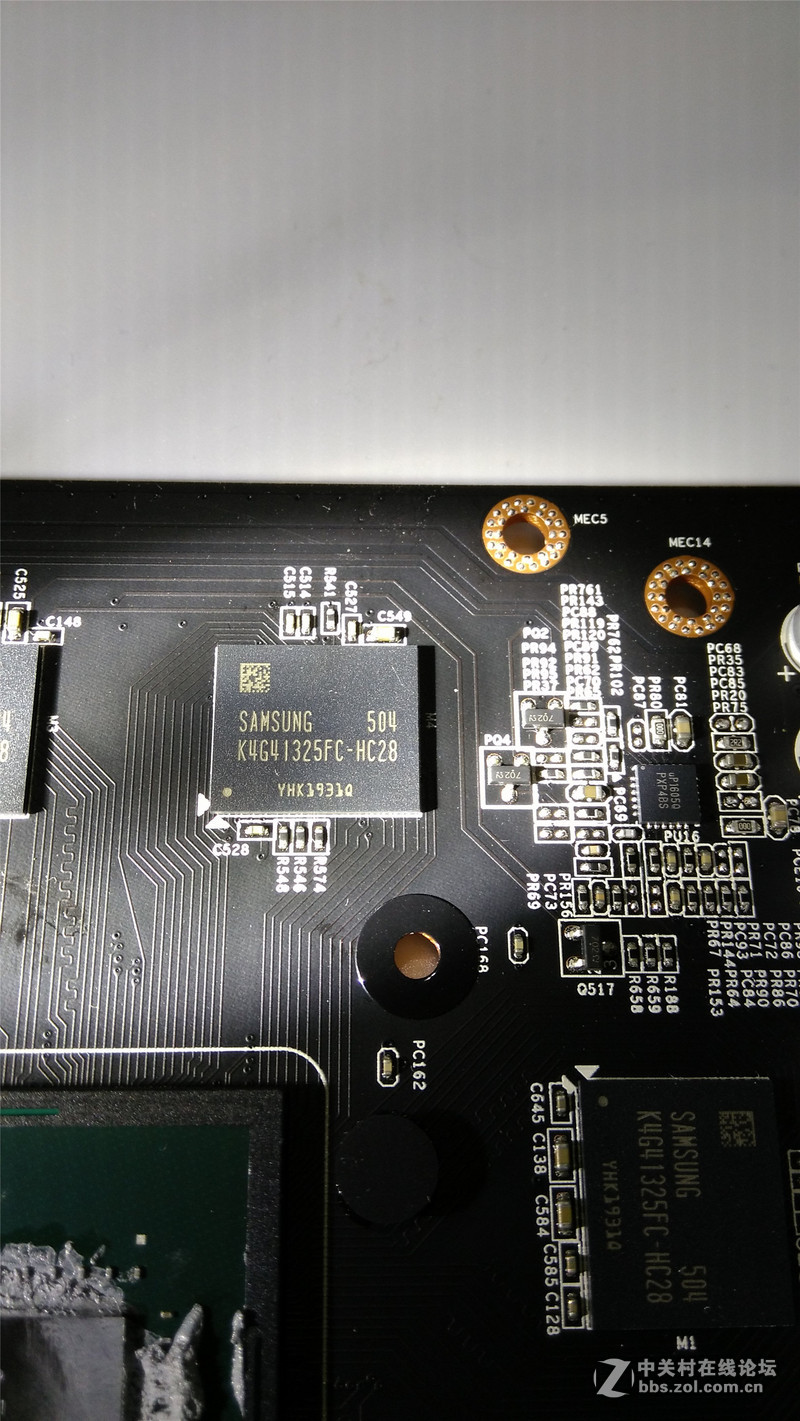

显存与一线大厂一样同为星空体育平台K4G41325FC-HC28 GDDR5 SDRAM，单颗512M 32bit，正反各4粒构成4G显存。

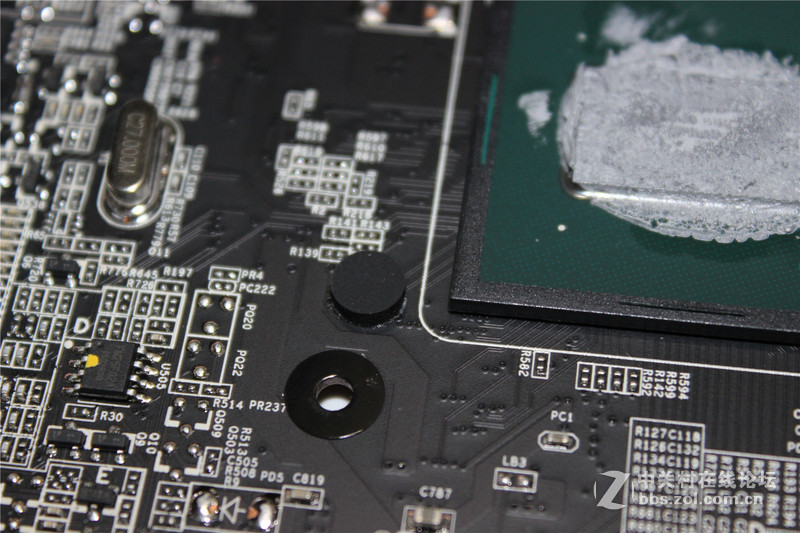

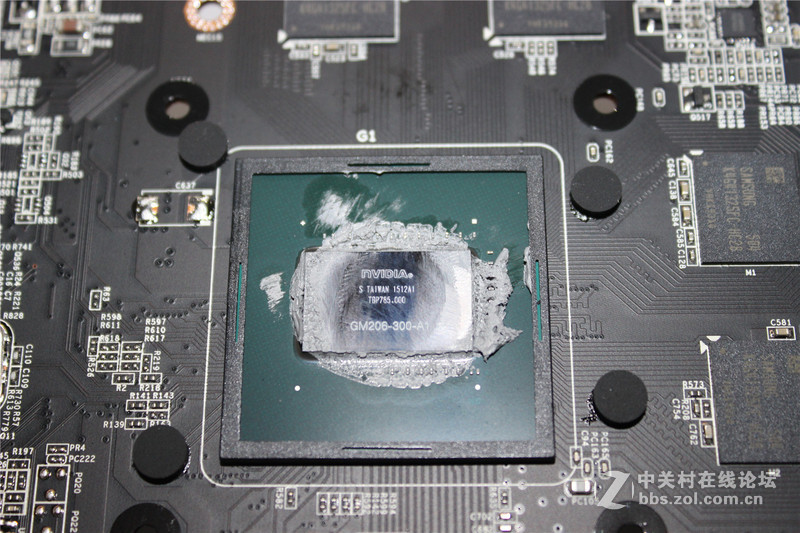

显卡核心为GM206-300A1，标有英伟达标志，台湾制造。四角粘贴了4个圆形缓冲垫，有效保护GTX960的核心。

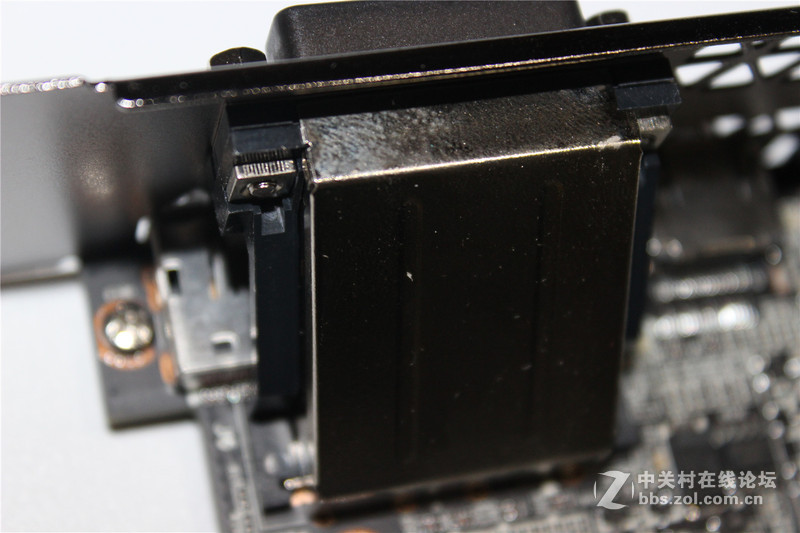

显卡输出接口配置了屏蔽罩，一定程度上挡电磁干扰，保障显示输出的稳定性。

供电接口精致的焊点丝毫看不出二线厂商的作风。（不避讳的说翔升的确是个二线厂商）

这张图中你是否发现了魔力四射的负载指示灯呢？就在那个剪头标识的地方，2个贴片LED构成了负载指示。

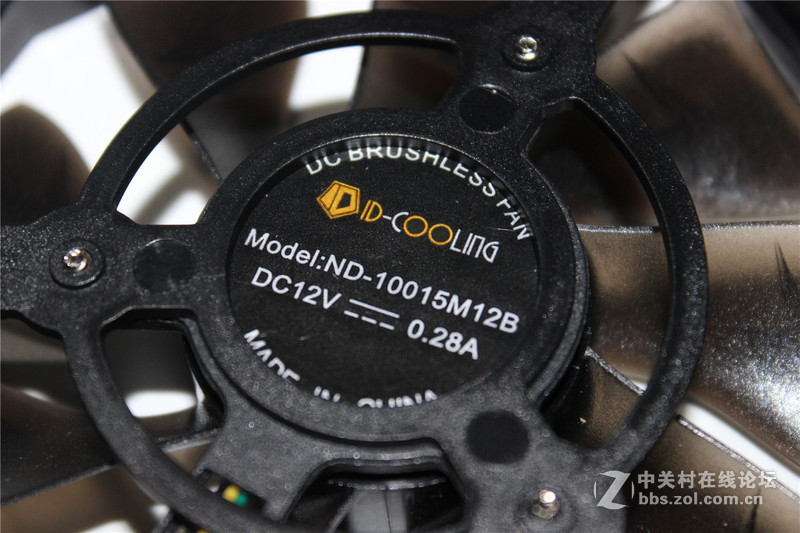

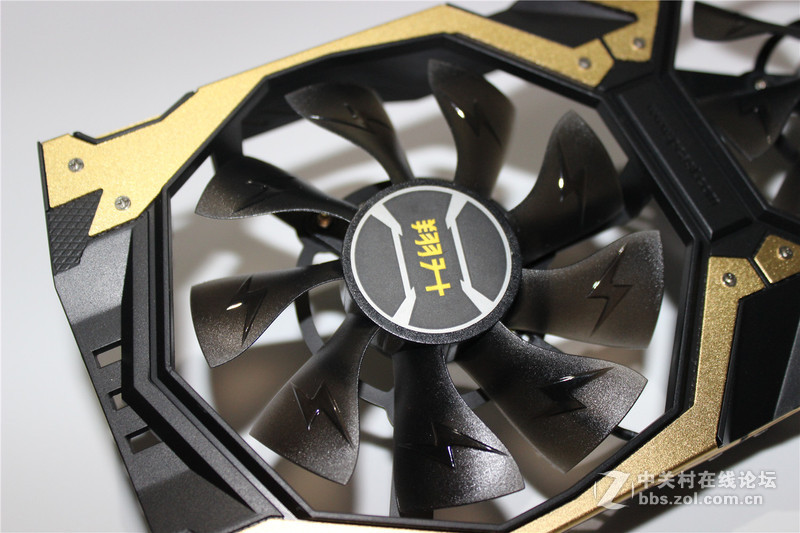

双滚珠风扇+航空扇叶原来是一家知名的散热厂商代工，ID-COLLING的散热器我这里还存有还几款，散热效果与静音效果比较理想。12V供电 0.28A电流很是常规的配置。

拆解最后只能用最后一张图来诠释翔升GTX960 终结者II的做工了

生来卓尔不群，堆料的背后是精致的做工，镀金铝盔甲配合框架使得显卡结构稳定，从这张卡的拆解我看到了翔升的进步。一线大厂的做工也无非如此！
