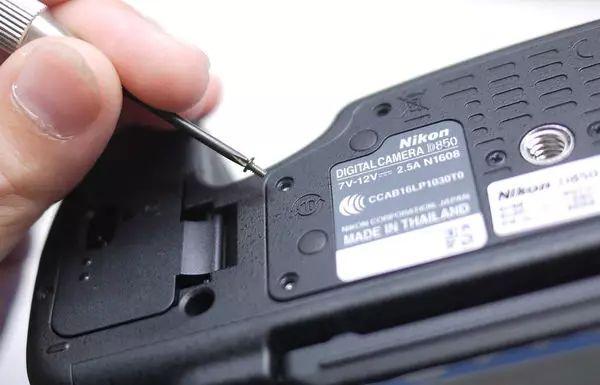

影像狗2017-09-11 10:25 台湾网友 尼康D850拆机实验
荧幕背壳与D750类似，好处就是可以翻转荧幕。此外还有个好处，急救泡水的D750我们发现这样的设计，能让渗透水多一鞥阻隔，也就是轻微泡水，荧幕比较不会浸湿损坏。
机体左侧，这里很空旷，感觉很虚，因为这台D850没有内建闪灯。D810、D800E这里是置放电容，没有内建闪灯，就不需要电容……所以很空虚。
排线的走位，D850设计得相当美观，拆装也变得相当容易，我真的觉得这是绝对用心的设计！
D850内建TOSHIBA (TMPM440F/10XBG) 晶片来至台湾，该控制晶片为数据处理引擎，採用嵌入式系统的ARM Cortex-M处理器，属可编程伺服控制器(PSC)，主要运用在高精度马达控制上，执行直流光圈闭环控制算法、光学防抖算法等。
在主板的下面，就是感光元件
附上排线的走法，请大家注意走法，很重要!
提醒第一次拆修的维修技师，不要忘记这裡有一颗螺丝! 他很容易被忽略!
机体前壳，又是一个让技师感动的设计!
以往这个外接闪灯的讯号FPC，都是固定在前主体，然而撞击后更换前主体，是要把它移植过去的，是…..相当讨厌的焊接程序 NIKON D850设计在前外壳，光看到….我就感动得快哭了!从此跟讨厌的焊接说拜拜 这麽贴心的设计….我爱NIKON
大家注意到了吗? 其实已经看到前主体了，就是他~~~没错，回归镁合金 太感动了!!!!继D700、D800E之后，我还以为NIKON放弃镁合金的前主体 终于回归耐用、超耐用的镁合金机体 而且这裡还有一个重点，之前我们维修D810时，有摄影师无故断裂”镜头释放钮”，因为D810的释放钮是碳纤维塑酯，断裂以后….你可以想像，镜头卡在机身上，按下释放钮完全无反应，是多痛苦的维修，修过的人就知道，那是一种哭不出来的痛。
D850使用金属的镜头释放钮，完全就是避免D810断裂的情况发生! 又是一个超耐用的设计!
这里请不用拆，我犯错了!
我松开这裡的螺丝，导致背部排线松脱，稍后说明~~~这里其实不用拆
这次把WIFI模组放在上盖，我觉得不错，因为排线可以少一条，整齐归纳上盖只需要一条排线，相当美观! “美”本身就是一种良好的设计
少了机顶闪灯的D850，置放了两颗收音设备，很明显对于音质加强 对于视频的市场，渐渐地走对了方向，(固件更新请加入PCM & S-Log) 这裡….其实我本来想小小的建议一下，跨时代的思维，以往我们认为机体，就是一体，但是D850很多地方，我看到了多出来的空间，或许接下的设计，可以用运这些空间，进行拼装设计，类似积木一样，喜欢闪灯的，可以装上闪灯，喜欢收音设备的，就换上指向收音设备，喜欢LED照明的，就像拼装积木一样换上套件，如此一来，就更能依照使用的喜爱，变形金刚一般，慢慢的出现客制化机体。
注意排线的走法~~~很重要 除此之外，以往这裡都是用焊接的，现在整台机体修理到好~~~焊枪几乎没有用到!感觉好像把维修难度降低了! 但是….其实不然!NIKON工程师的设计，我真的赞美到不行! CMOS是尼康设计，请人代工的
回归镁合金主体的D850 拆解过程中，我特别留意主体裡面容易损坏的光圈组件 以往D800E与D810即使快门没有达到原厂说明耐用的20万，还是有人5万快门、8万快门就出现ERR的用户，这大多来至容易损坏的光圈组件，但是仔细看看D850，你会发现他，减少使用容易损坏的零件，大大增加耐用度，也就是说这台D850的耐用程度，将会前所未有的耐用~~~甚至比D4S还要耐用，但D5我不敢说，我并没有确认D5的这个部件。
此外我们针对以往NIKON的瑕疵问题进行特别的检查 你可以放心，绝对不会有D600的致尘问题 也不会有D750消光线与高速快门ERR问题 也不会像D800E那麽不准焦 更不会有D810主体断裂、释放钮断裂的情况发生! 那…..我们来预测一下D850会出现什麽问题呢???继续看下去…………
D850必买的原因之一，强悍的AF感应器，就是因为他，D850必买! 准焦，神准，有够准的N次方!
如果他不准，那有3个原因 1 你撞到了! 2 请看上一条，你真的撞到了，只是你没感觉到 3 稍后我会实用篇说明，有部分1-2点会后移一点点!但是….几乎没有人会察觉!，所以还是看前两条 接下来是快门的比较
D600与D750看的出来，非常明显的”差异”来至材质与用料。 D800E与D810相当耐用!D850几乎就是D810的进化版，非常相近啊! 所以这样的设计，快门不会有问题的!耐用!
接下来看到前主体的设计 D600、D750、D810都是碳纤维塑酯机体，也就是常出问题的机体 D850与D800E都是镁合金机体，相对地没有什麽问题 但是镁合金也并非万能，尤其害怕海水与撞击
D800E前主体受海水洗礼的样子! 浸泡海水一下子，3小时后立即送达维修，就会发生解离侵蚀机体、同时产生盐分键结，进而卡死，生锈! 镁合金机体虽然耐用，但是千万不要撞击，尤其在高画素的D850撞击，即容易造成对焦点偏移! 不要再说机体不耐撞了，越精密的机体，越不能撞击，这是必然的。
附上前主体的背面 仔细观察一下，你会发现D850的前主体似乎左边少了点、右边也少了点! 减少的左边，置放在前壳，贴心的设计 减少的右边，使用铝片(铁片)取代，这点可以运用空间换取一点缓衝，又或许多多少少能有一点耐撞吧，再来就是轻量化考量。
不过怎么看，上面的五菱镜也太大了，0.75倍放大倍率!
还记得我前面拆了不该拆的螺丝吗? 造成的排线插脚位移，还好组装前有再仔细的看过!
再次欣赏一下，这次耐用D850快门! 全新金属制成，耐用，美观!
组装的时候我很好奇一个地方
于是我将螺丝松开
裡面什么…..什么都没有 此设计是为了固定以下配件
原厂为了避免消费者多次拆卸螺丝，有螺丝孔崩坏的情况发生
所以设计一个铁片，就为了一个螺丝孔! 大家有所不知，此铁片固定在后主体，以往NRC的文章中有提到，一台机身只有一个后主体，这后主体无法申请，无法更换，如同汽车就一个骨架，无法更换 为了避免后主体螺丝孔崩坏的风险，无法维修，也无法更换，所以特别设计铁片来承担这样的风险 当我了解之后，又被NIKON工程师深深的感动了!有贴心~~真的有贴心到!
这裡….大家看我很快就组装起来了，对吗??? 其实不然，组装与校正，才是机体的王道 我足足花了一个小时校正机体，为了达到完美的准焦，就是要神准 在此我奉劝大家一句，D850拆开与组装并不难，但是要组装到准焦，将会是非常大的工程 这就是我说的”佩服的NIKON工程设计师”，易学易拆难校正，如果不相信我说的 拆开吧!痛苦的就在组装后面，保证想破头! 为此我还进入电脑计算，花了时间设计了公式，以便往后校正D850使用 仰望设计这台D850的工程师!看著你发光，你真的好神，真的。
对于我们摄录双用的摄影师，这样一台D850完全取代旅游、工作、商摄、兼具耐用实用机体，我真的没有什麽好挑剔的，除了那个阑尾设计….始终不明白! 评分：+Z金豆 5 已有 1人参与评分 |
|
|
